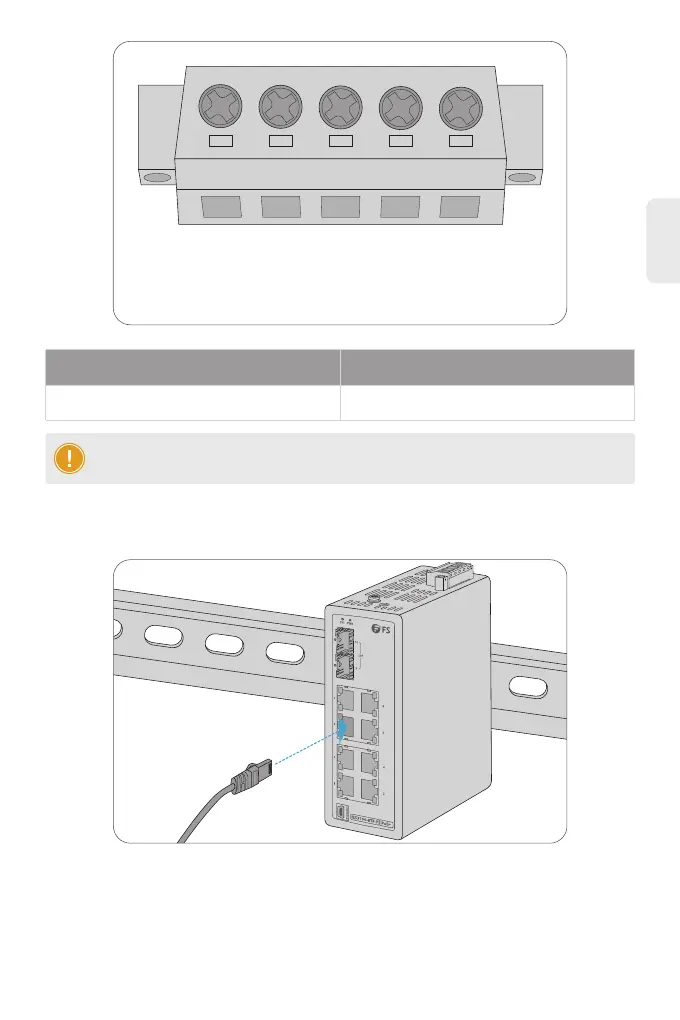

1. Connectez un câble Ethernet au port RJ45 d'une caméra, point d'accès, ordinateur ou autre
périphérique réseau.
2. Connectez l'autre extrémité du câble Ethernet au port RJ45 du switch.
1
V1+ V1-
PWR1 PWR2
V2- V2+
2 3 4 5
Connexion des Ports RJ45
NOTE: Le calibre du l pour le bloc de connexion doit être entre 12 et 16AWG.
Broche 2/4
Broche Positive (+) Broche Negative (-)
Broche 1/5
