26
FR

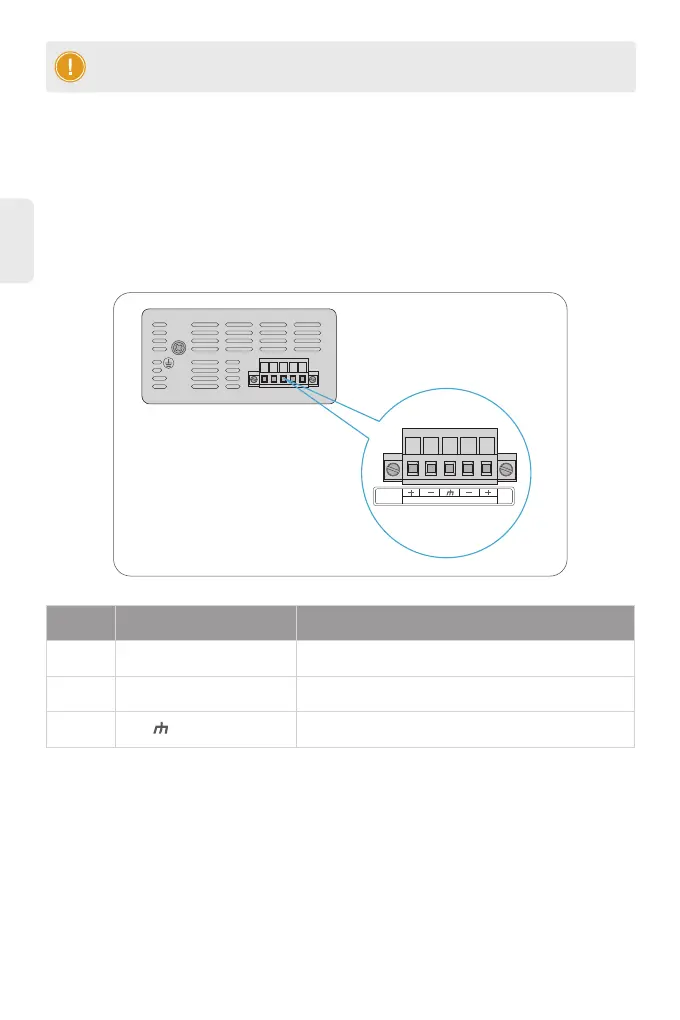

Le Panneau Supérieur du switch indique une prise d'alimentation en courant continu et se compose
d'un connecteur de bloc terminal avec 5 contacts. Veuillez suivre les étapes ci-dessous pour brancher
le câble d'alimentation.
1. Insérez les ls d'alimentation CC positifs/négatifs dans les contacts + et - de Power 1 et Power 2.
2. Serrez les vis pour éviter que les ls ne se desserrent.
Connexion de l'Alimentation
NOTE: Ce produit doit être monté sur une surface de montage correctement mise à la terre,
comme par exemple un panneau métallique.
PWR1
48-57V DC
PWR2
Ligne directe/Positif
Ligne nulle/Négatif
Exige une bonne connexion à la terre
DénominationN° Description
L/+
N/-
1
2
3
