16
DE
1. Positionieren Sie das Gerät vor der DIN-Hutschiene und haken Sie die Montagehalterung über der
Oberseite der Hutschiene ein.
2. Drehen Sie den Switch nach unten in Richtung der Hutschiene, um ihn zu verriegeln. Wenn Sie ein
Klicken hören, ist der Switch fest in der Hutschiene.
3. Um das Gerät zu entfernen, ziehen Sie es nach unten, um die Unterseite der DIN-Hutschiene freizugeben,
und drehen Sie es von der Hutschiene weg.

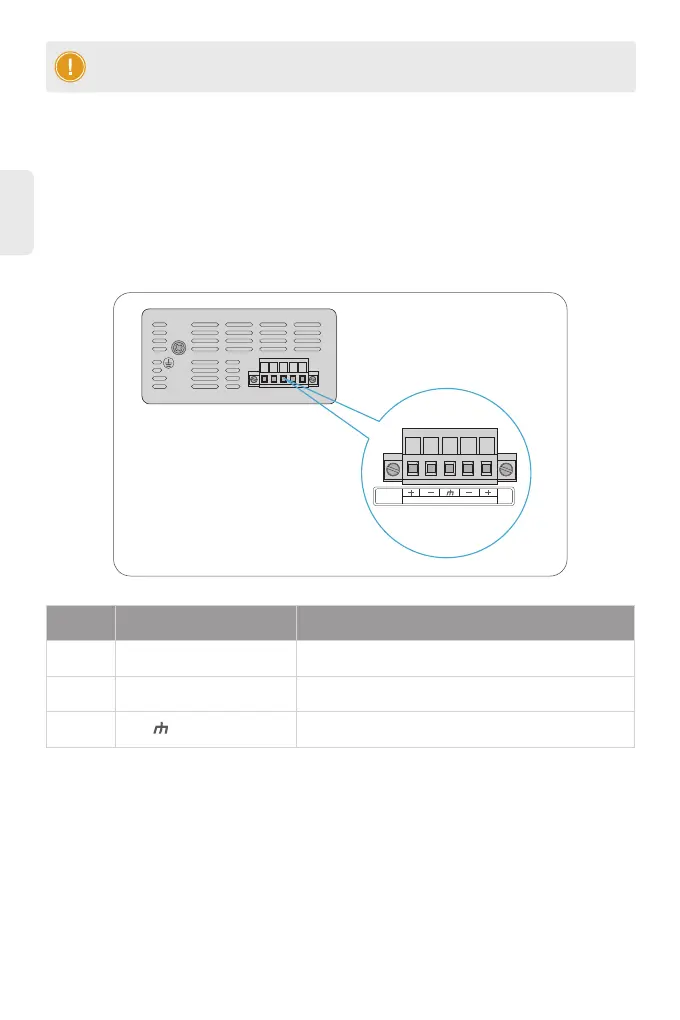

Das obere Bedienfeld des Schalters zeigt eine DC-Eingangssteckdose an und besteht aus einem
Klemmenblockanschluss mit 5 Kontakten. Bitte befolgen Sie die nachstehenden Schritte, um das
Stromkabel einzuführen.
1. Stecken Sie positive/negative DC-Netzkabel in die Kontakte + und - für Power 1 und Power 2.
2. Ziehen Sie die Drahtklemmschrauben fest, um ein Lösen der Drähte zu verhindern.
Anschließen der Stromversorgung
HINWEIS: Dieses Produkt ist für die Montage an einer gut geerdeten Montageäche wie
einer Metallplatte vorgesehen.
PWR1
48-57V DC
PWR2
Live-Linie/Positiv
Null-Linie/Negativ
Erfordert eine gute Masseanschluss
NameNr. Beschreibung
L/+
N/-
1
2
3
