1. Branchez le module optique SFP/SFP+ compatible dans le port SFP/SFP+.
2. Connectez une extrémité d'un câble en fibre optique au module optique. Puis connectez l'autre
extrémité du câble à un autre dispositif à fibre.

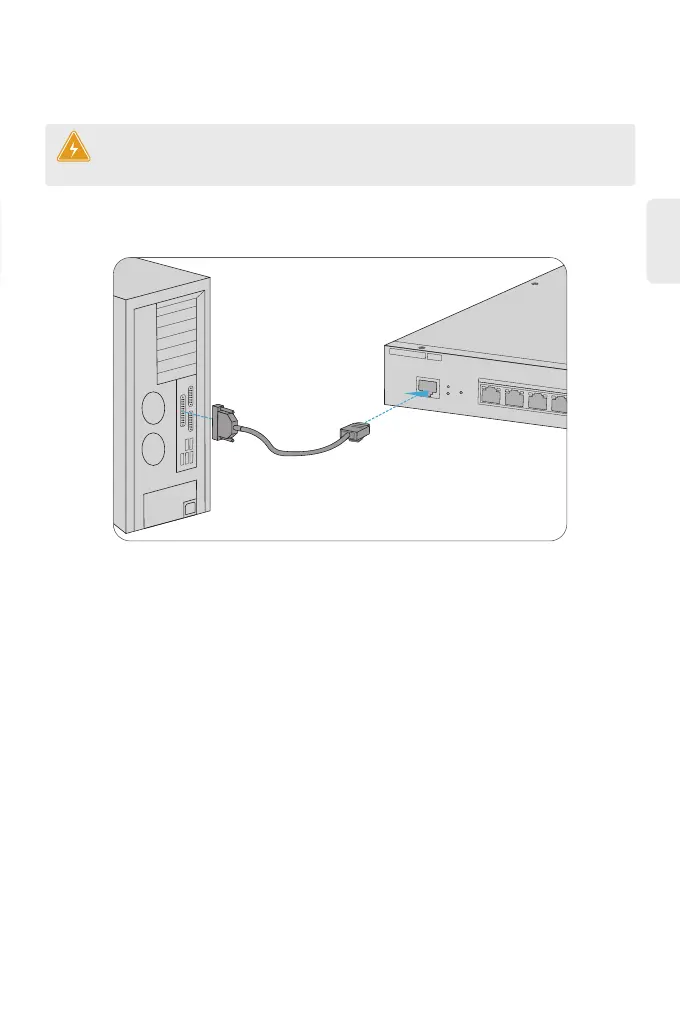

1. Insérez le connecteur RJ45 du câble de la console dans le port de la console du switch.
2. Connectez le connecteur femelle DB9 du câble de la console au port série de l'ordinateur.
Connexion du Port CONSOLE
AVERTISSEMENT : Les faisceaux laser peuvent causer des lésions oculaires. Ne pas regarder
directement dans les orifices des modules optiques ou des câbles à fibres optiques sans
protection oculaire.
Configuration du Switch
Configuration du Switch via l'Interface Web
Étape 1 : Connectez l'ordinateur au port du switch à l'aide du câble réseau.
Étape 2 : Définissez l'adresse IP de l'ordinateur sur 192.168.1.x.("x" est un nombre compris entre
2 et 254).
FR
33
Left LED: Link/Act Mode Right LED: PoE Mode
SYS
PWR
PoE
CONSOLE
S3200-8M4GS-U
PoE+
1 2 3 4
1 2 3 4
