Ru-2

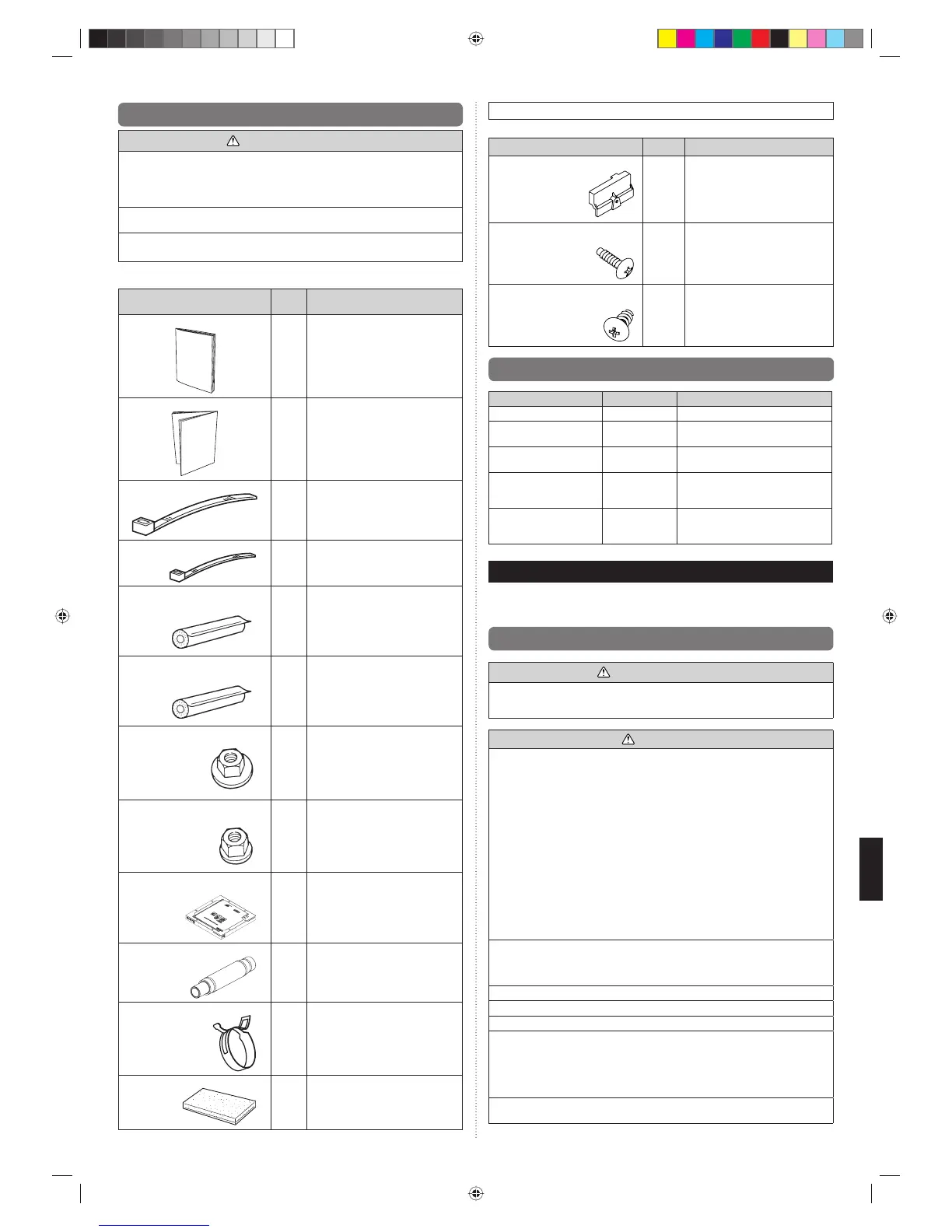

2.3. Принадлежности
ПРЕДУПРЕЖДЕНИЕ
В целях установки убедитесь, что используются детали, предоставленные
производителем, или другие предписанные детали.
Использование непредусмотренных деталей может вызвать серьезные
происшествия, например падение модуля, утечку воды, удар электрическим током
или пожар.
Предоставляются следующие детали установки. Используйте их по мере
необходимости.
Храните Руководство по установке в безопасном месте и не убирайте никакие
другие
принадлежности до тех пор, пока работа по установке не будет завершена.
Не выбрасывайте никаких принадлежностей, необходимых для установки, до тех
пор, пока работа по установке не будет завершена.
Название и изображение
Кол-
во
Применение
Руководство по эксплуатации
1
Руководство по установке
1
(Данная книга)
Кабельная стяжка (Большая)
4
Для крепления соединительной
трубы (большой и малой)
Кабельная стяжка (Средняя)
2
Для подключения кабелей связи и
дистанционного управления.
Теплоизоляция соединителя
(малая)
1
Для соединения труб со стороны
помещения (малая)
Теплоизоляция соединителя
(большая)
1
Для соединения труб со стороны
помещения (большая)
Специальная гайка A (большой фланец)
4
Для установки внутреннего модуля
Специальная гайка B
(Малый фланец)
4
Для установки внутреннего модуля
Шаблон
(Картонный верх)
1
Для прорезания отверстий в
потолке
Также используется как упаковка
Дренажный шланг
1
Для установки дренажной трубы
VP25 (внеш. диам. 32, внутр. диам.
25)
Бандаж шланга
1
Для установки дренажного шланга
Изоляция дренажного шланга
1
Для установки дренажной трубы
ПРИНАДЛЕЖНОСТИ ДЛЯ КАССЕТНОЙ РЕШЕТКИ
Название и изображение Кол-во Применение
Крышка соединителя
1
Для закрытия разъема
Самонарезающий винт
(M5 × 12 мм)
4
Для крепления кассетной решетки
Самонарезающий винт
(M4 × 12 мм)
1
Для крепления крышки разъема
2.4. Дополнительные детали
Описание Деталь № Применение
Провод внешнего вывода В
9379529013 Для выходного порта
Провод внешнего ввода D
9368779016
Для входного порта управления
(Вывод приложения напряжения)
Провод внешнего ввода F
9368779023
Для входного порта управления
(Вывод сухого контакта)
Провод внешнего ввода B
9368778002
Для порта принудительного
выключения термостата
(Вывод приложения напряжения)
Провод внешнего ввода E
9368778019
Для порта принудительного
выключения термостата
(Вывод сухого контакта)
3. РАБОТА ПО УСТАНОВКЕ
Важно выбрать правильное место при установке, поскольку после установки
переместить модуль сложно.
3.1. Выбор места установки
ПРЕДУПРЕЖДЕНИЕ
Выбирайте места для установки, которые могут надлежащим образом поддержать
вес внутреннего модуля. Устанавливайте модули надежно, чтобы они не
опрокидывались и не падали.
ВНИМАНИЕ
Не устанавливайте модуль в следующих местах:
• Места с высоким содержанием соли, например на морском побережье.
Это приведет к износу металлических деталей, вызвав падение или утечку
воды из модуля.
• Места, заполненные минеральным маслом или содержащие большое
количество разбрызгиваемого масла или пара, например кухня.
Это приведет к износу пластиковых деталей, вызвав
падение или утечку
воды из модуля.
•
Места, которые генерируют вещества, неблагоприятно воздействующие на
оборудование, например, оксиды серы, газообразный хлор, кислоту или щелочь.
Это приведет к коррозии медных труб и паяных соединений, что может
вызвать утечку хладагента.
• Места, которые могут вызвать утечку горючего газа, содержащие взвесь
углеродных волокон или горючей пыли, а также летучие воспламеняющиеся
вещества, например, разбавитель для краски или бензин.
В случае утечки газа и его скопления вокруг модуля может
произойти пожар.
• Места, в которых животные могут мочиться на модуль или может
генерироваться аммиак.
Не используйте модуль для особых целей, например для хранения еды,
разведения животных, выращивания растений или сохранения точных приборов
или предметов искусства.
Он может снизить качество сохраняемых объектов.
Не выполняйте установку в местах, где существует опасность утечки горючего газа.
Не устанавливайте модуль вблизи источника тепла, пара или горючего газа.
Установка модуль там, где дренаж не вызывает никаких проблем.
Устанавливайте внутренний модуль, кабель электропитания, кабель связи и кабель
пульта дистанционного управления на расстоянии не менее 1 м от телевизионных
и радиоприемников. Целью этого является предотвращение помех в приеме ТВ-
сигнала или радиошума
.
(Даже если компоненты установлены на расстоянии больше 1 м, при некоторых
условиях сигнала все равно может приниматься шум.)
Если дети возрастом до 10 лет могут приближаться к устройству, примите меры
предосторожности, чтобы они не получили к нему доступ.
9371022253-01_IM.indb Sec1:29371022253-01_IM.indb Sec1:2 2012-7-12 14:35:412012-7-12 14:35:41
