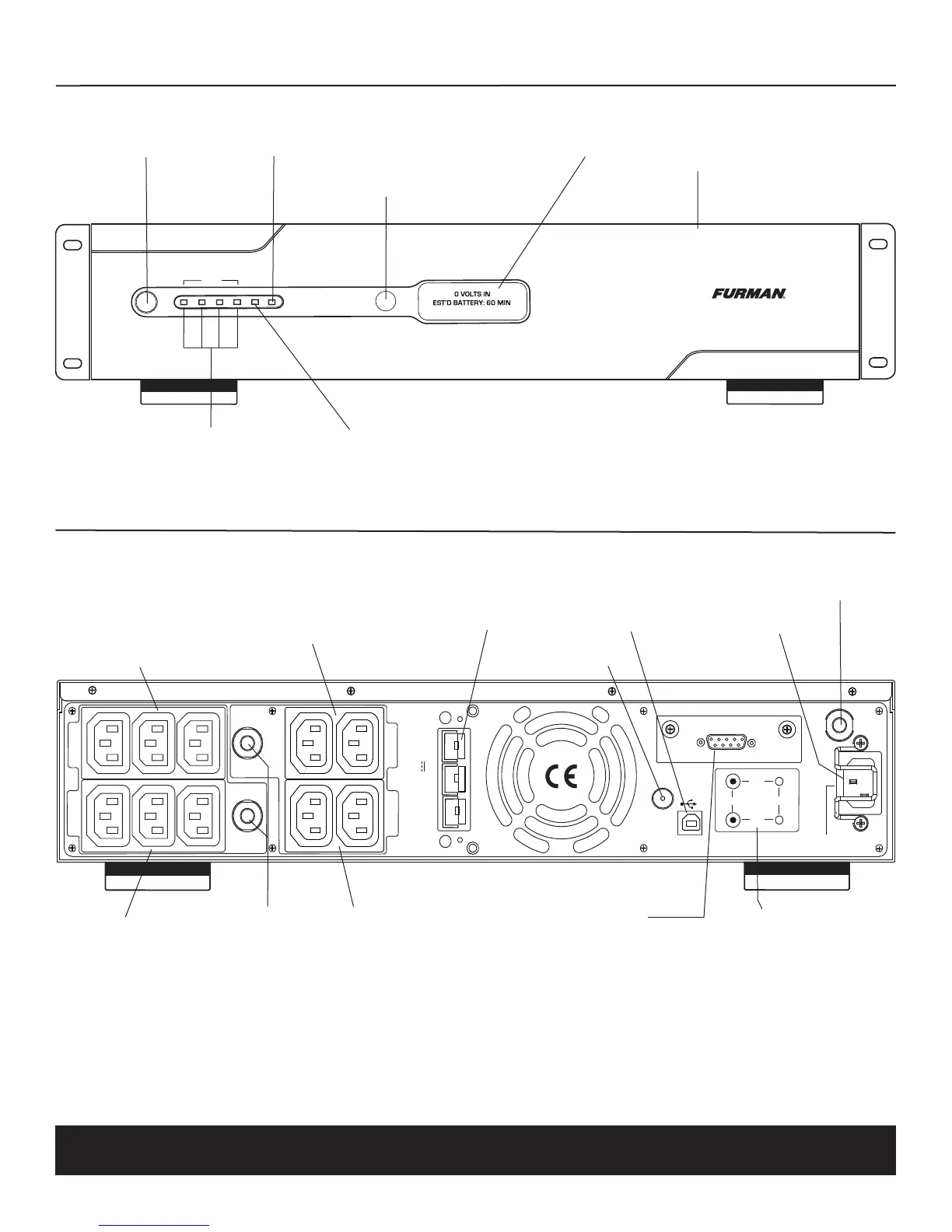

Furman F1500-UPS E - Beschreibung Fronttafel und Rückseite

Netzkabel
Herausnehmbarer
Schwerlast-Schuko-
Stecker male auf IEC
C -13 female.
Externe Batterie
Steckverbinder
Ermöglicht das Hinzufü-
gen einer optionalen
externen Batterie.
Ausgangsbank 1 - Ausgänge für kritische
Last
Zwei batteriebetriebene, SMP-geschützte An-
schlüsse für Geräte mit kritischem Lastzustand
sichern einen temporär unterbrechungsfreien
Betrieb der angeschlossenen Geräte im Falle
eines Stromausfalls.
Ausgangsbank 3 - Ausgänge für nicht-kritische
Lasten
Drei batteriebetriebene, SMP geschützte Ausgänge für
die angeschlossenen Geräte gewährleisten temporären
unterbrechungsfreien Betrieb der angeschlossenen
Geräte im Falle eines Stromausfalls. Diese Ausgänge
werden abgeschaltet, wenn sich die Batterienzu einem
bestimmten Niveau entladen, um die verbleibende Bat-
terieladung für die Ausgänge für kritische Last zu er-
halten.
RS-232-Kommunikationsanschluss
Die serielle Schnittstelle ermöglicht die Verbindung und
Kommunikation zwischen dem F1500-UPS E und einem Au-
tomatisierungs-, Medien-Server oder Computer-System. Dies
ermöglicht es dem Installateur, einige Variablen zu program-
mieren, einschließlich der Batterieschwellen für kritische Last.
Siehe Software-Dokumentation für weitere Informationen.
BlueBOLT-CV1-Karte (separat erhältlich) ermöglicht zusätzliche
Funktionen wie Ferndiagnose, Kontrolle der einzelnen Aus-
gangsbanken sowie die Konfiguration von E-Mail-Benachrich-
tigungen. Kontaktieren Sie Furman für Informationen zum Preis
und zur Verfügbarkeit.
4
Beschreibung Fronttafel und Rückseite
BANKS
1 2 3 4
POWER MENU
PROTECTION
OK
F1500-UPS E
CRITICAL
LOAD
1
B
A
N
K
2
B
A
N
K
4
B
A
N
K
3
B
A
N
K
NON-CRITICAL
LOAD
RESET
10 AMP
RESET
10 AMP
IR OUT IR STATUS
IR 1
IR 2
COMMUNICATIONS CARD
RESET
10 AMP
GND
LINE AC
˜
220V-240V
50/60 Hz 10A
EXTERNAL BATTERY
48V 60A MAX
PLUG TYPE:
SCHUKO MALE
TO IEC C-13
FEMALE
Netzschalter
Drücken Sie den Netzschalter,
um das F1500-UPS E EIN- oder
AUS-zuchalten.
Drehknopf Menüführung
Drehen Sie den Knopf im Uhrzeigersinn, um zum
nächsten Bildschirm zu gelangen und gegen den
Uhrzeigersinn, um zum vorherigen Bildschirm
zurückzukehren, drücken Sie den Knopf, um
einen Menüpunkt auszuwählen.
Abnehmbare Batterieklappe
Einfach zu entfernen, um auf die
Batterie zuzugreifen und diese
auszutauschen.
Statusanzeige
LCD-Anzeige zeigt die Status-und
Menünavigationselemente an.
Indikatoren der Ausgangsbanken 1, 2, 3 und 4
Leuchtet blau, wenn jeweilige Ausgangsbank
eingeschaltet ist.
Schutz OK-Anzeige
Wenn die Netzspannung anliegt, wird diese grüne LED aufleuchten, um den Benutzer zu informieren, dass das EVS-
Schutzsystem in Betrieb ist. Wenn das EVS-Schutzsystem beschädigt oder beeinträchtigt wurde (und Netzspannung
anliegt), wird dieser Indikator entweder erlöschen oder im sehr stark abschwächen. Wenn dieser Indikator blass erscheint
oder nicht leuchtet, trennen Sie alle Geräte und bringen Sie das UPS zu einem autorisierten Furman Service-Center.
Ausgangsbank 4 -
Ausgänge für unkritische Last
Drei batteriebetriebene, SMP
geschützte Ausgänge für die ang-
eschlossenen Geräte gewährleisten
temporären unterbrechungsfreien
Betrieb der angeschlossenen Geräte
im Falle eines Stromausfalls. Diese
Ausgänge werden abgeschaltet,
wenn sich die Batterienzu einem
bestimmten Niveau entladen, um
die verbleibende Batterieladung für
die Ausgänge für kritische Last zu
erhalten.
IR-Bedienstelle
LED-Anzeige - Zeigt den Status
an. IR-Ausgangsbuchsen - Stan-
dard 1/8 "(3,5 mm) Mono-Stecker
für den Anschluss an einen
IR-Blinkgeber (IR Blinkgeber nicht
im Lieferumfang enthalten)
Leistungsschalter für
Überlastschutz
Rücksetzbare
Schutzschalter sorgen
für eine optimalen
Lastschutz.
Erdungsanschluss
IR-Detektor
IR-Detektor, zum Abtasten
der IR-Signale der Fern-
bedienung.
Ausgangsbank 2 -
Ausgänge für kritische Lasten
Zwei batteriebetriebene, SMP-
geschützte Anschlüsse für Geräte
mit kritischem Lastzustand sichern
einen temporär unterbrechungsfreien
Betrieb der angeschlossenen Geräte
im Falle eines Stromausfalls.
USB-zu-Computer
USB-Anschluss ermöglicht
die Kommunikation
zwischen F1500-UPS E
und Computer.
Leistungsschal-
ter der Einheit
