Furman F1500-UPS E - Descripción del Panel Frontal y Trasero; Sustitución de la Batería

Cable de alimentación
de CA
Schuko macho resistente
extraíble a CEI C -13
hembra.
CONECTORES DE
LA BATERÍA EXTERNA
Permite la adición de una
batería externa opcional.
Banco de carga 1 - Salidas de cargas
críticas
Alimentación con dos baterías, la toma de
corriente protegida con SMP para los equipos
de carga crítica asegura el funcionamiento
temporal ininterrumpido de los equipos
conectados durante un fallo de energía.
Banco de carga 3 - Salidas de cargas no críticas
Alimentación con tres baterías, la toma de
corriente protegida con SMP para los equipos conectados
garantiza el funcionamiento temporal ininterrumpido de
los equipos conectados durante un fallo de energía. Estas
salidas se apagarán cuando las baterías consuman el nivel
designado para preservar la carga de batería restante para
las salidas de carga crítica.
Puerto de comunicación serial RS-232
El puerto serial permite la conexión y la comunicación entre
el F1500-UPS E y una automatización, servidor de medios o
sistema informático. Esto permite que un instalador programe
una serie de variables que incluyen el umbral de la carga
crítica de la batería. Consulte la documentación del software
para obtener más información.
La tarjeta BlueBOLT-CV1 (se vende por separado) permite
funciones adicionales, tales como el diagnóstico a distancia, el
control de bancos de carga individuales y la configuración de las
alertas por correo electrónico. Póngase en contacto con Furman
para consultar precio y disponibilidad.
4 -

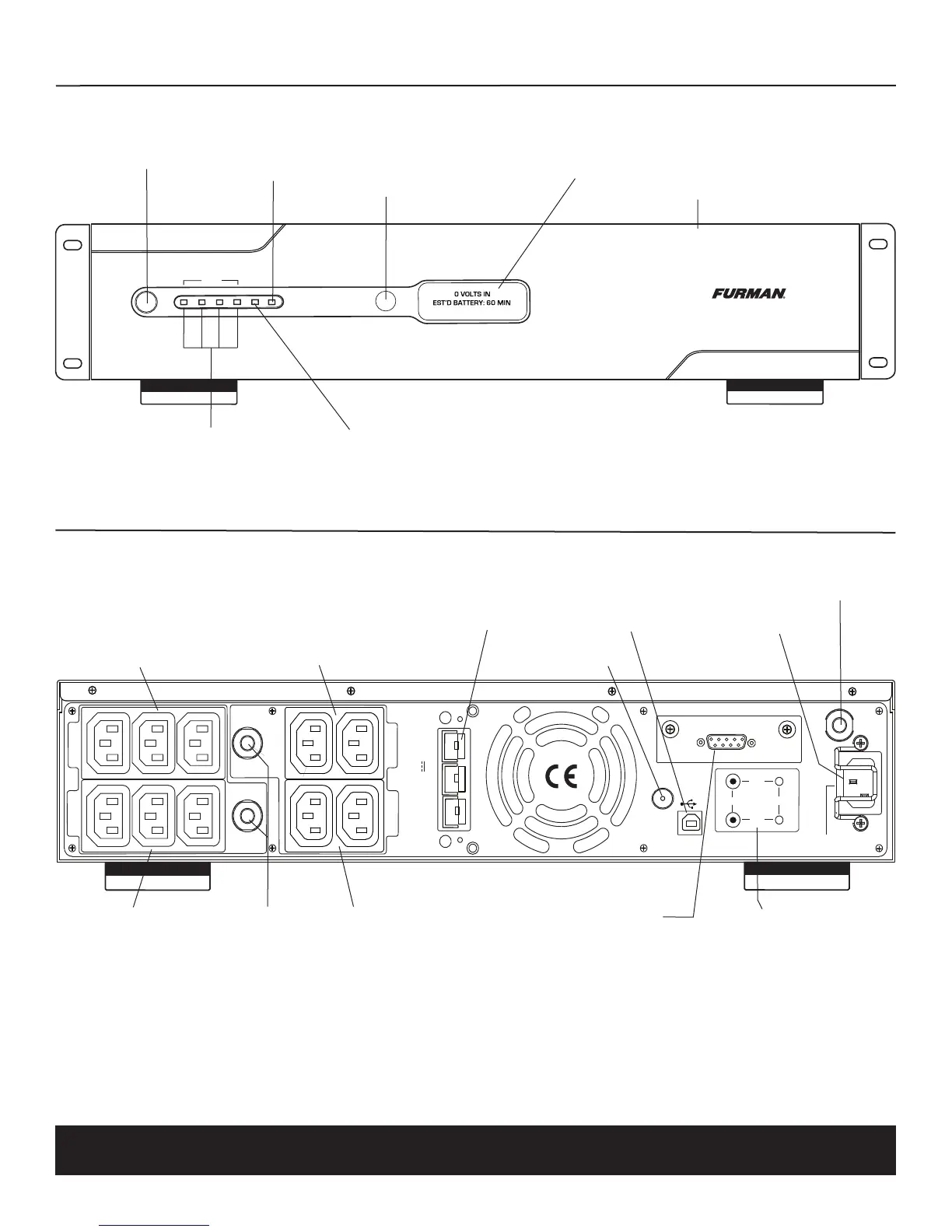

Descripción del panel frontal y trasero
BANKS
1 2 3 4
POWER MENU
PROTECTION
OK
F1500-UPS E
CRITICAL
LOAD
1
B
A
N
K
2
B
A
N
K
4
B
A
N
K
3
B
A
N
K
NON-CRITICAL
LOAD
RESET
10 AMP
RESET
10 AMP
IR OUT IR STATUS
IR 1
IR 2
COMMUNICATIONS CARD
RESET
10 AMP
GND
LINE AC
˜
220V-240V
50/60 Hz 10A
EXTERNAL BATTERY
48V 60A MAX
PLUG TYPE:
SCHUKO MALE
TO IEC C-13
FEMALE
Interruptor
Pulse el interruptor para
encender y apagar el
F1500-UPS E.
Botón de navegación del menú
Gire hacia la derecha para desplazarse a la
siguiente pantalla, hacia la izquierda para volver
a la pantalla anterior, presione para seleccionar el
elemento del menú.
Panel de acceso a la batería
extraíble
Fácil de quitar para el acceso y
sustitución de baterías.
Pantalla de estado
La pantalla LCD muestra el
estado y los elementos de
navegación del menú.
Indicadores de bancos de carga 1, 2, 3, y 4
Se ilumina en azul cuando se enciende
el respectivo banco de carga.
Indicador de protección OK
Cuando se suministra red eléctrica, este LED se iluminará en verde para avisar al usuario de que el sistema de protección
EVS está operativo. Si el sistema de protección EVS se ha dañado o comprometido (y se suministra alimentación
eléctrica), este indicador se apagará o atenuará sustancialmente. Si este indicador es tenue, o no se enciende,
desconecte el equipo y lleve la unidad a un centro de servicio autorizado de Furman.
Banco de carga 4 -
Salidas de cargas no críticas
Alimentación con tres baterías, la
toma de corriente protegida con
SMP para los equipos conectados
garantiza el funcionamiento temporal
ininterrumpido de los equipos
conectados durante un fallo de
energía. Estas salidas se apagarán
cuando las baterías consuman el
nivel designado para preservar la
carga de batería restante para las
salidas de carga crítica.
Sección de control de infrar-
rojos
LED indicador: indica el estado.
Salida de IR: conector monofónico
de 1/8 "(3,5 mm) estándar para
la conexión a una luz intermitente
IR (luces intermitentes IR no
incluidas)
Disyuntor para
la protección de
sobrecarga
Los disyuntores
reiniciables proporcionan
una óptima protección
contra la sobrecarga.
Terminal de puesta a tierra
Detector de infrarrojos
Detector de infrarrojos (IR),
para muestreo de señales
de control remoto por IR.
Banco de carga 2 -
Salidas de cargas críticas
Alimentación con dos baterías, la
toma de corriente protegida con
SMP para los equipos de carga
crítica asegura el funcionamiento
temporal ininterrumpido de los
equipos conectados durante un fallo
de energía.
USB al ordenador
El puerto USB permite la
comunicación entre la
unidad y el ordenador.
Disyuntor del
circuito
