Шнур питания
Съемный мощный
шнур питания к
розетке IEC C - 13.
Разъемы для
Внешней батареи
Позволяет подключать
дополнительную батарею.
Выводной разъем 1 - Розетки критической
нагрузки
Две розетки с питанием от батареи и защитой
для критического оборудования обеспечивают
временную бесперебойную работу подключенного
оборудования во время отключения питания.
Выводной разъем 3 - Розетки некритичной нагрузки
Три вывода с питанием от батареи и защитой SMP
обеспечивают временную бесперебойную работу
подключенного оборудования при отключении питания.
Эти розетки отключаются при снижении заряда батареи до
определенного уровня для резервирования оставшегося
заряда для розеток критической нагрузки.
Последовательный серийный порт связи RS-232
Серийный порт обеспечивает соединение и обмен данными между
F1500-UPS E и компьютерной системой, меда сервером, системой
автоматизации. Это позволяет установщику программировать
большое число параметров, включая пороги критической загрузки
батареи. См. дополнительную информацию в документации на ПО.
Карта BlueBOLT-CV1 (продается отдельно) обеспечивает
дополнительные функции, такие, как удаленная диагностика,
управление отдельными выводами и конфигурация уведомлений
по электронной почте. Связаться с Furman для информации о цене
и наличии.
4

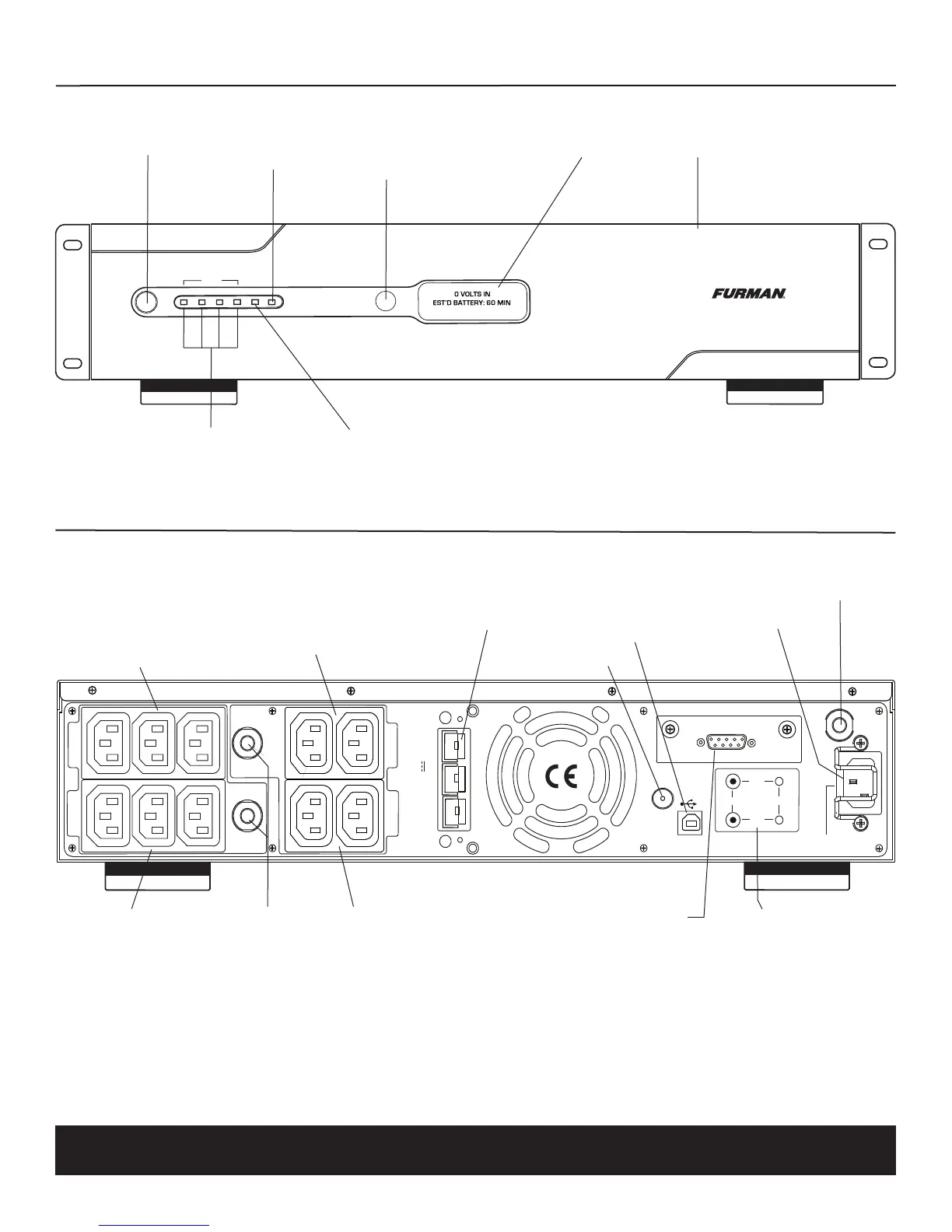

Описание передней и задней панели
BANKS
1 2 3 4
POWER MENU
PROTECTION
OK
F1500-UPS E
CRITICAL
LOAD
1
B
A
N
K
2
B
A
N
K
4
B
A
N
K
3
B
A
N
K
NON-CRITICAL
LOAD
RESET
10 AMP
RESET
10 AMP
IR OUT IR STATUS
IR 1
IR 2
COMMUNICATIONS CARD
RESET
10 AMP
GND
LINE AC
˜
220V-240V
50/60 Hz 10A
EXTERNAL BATTERY
48V 60A MAX
PLUG TYPE:
SCHUKO MALE
TO IEC C-13
FEMALE
Выключатель питания
Нажмите кнопку включения,
чтобы включить или выключить
F1500-UPS E.
Кнопка навигации меню
Поверните по часовой стрелке, чтобы перейти к
следующему экрану, против часовой стрелки, чтобы
вернуться к предыдущему экрану, нажмите, чтобы
выбрать пункт меню.
Съемная панель доступа к батарее
Легкое снятие для доступа и замены
батареи.
Дисплей состояния
ЖК-экран показывает состояние и
пункты меню.
Индикаторы выводных разъемов 1, 2, 3 и 4
Светится синим цветом, когда соответствующий разъем
включается.
Индикатор состояния защиты
Когда сеть подключена, этот индикатор светится зеленым, сообщая пользователю, что система защиты EVS работает. Если система
защиты EVS была повреждена или работа нарушена (а сеть подключена), индикатор погаснет или ослабнет. Если данный индикатор
не горит или горит тускло, отключите все оборудование и сдайте ИБП в сервисный центр, авторизированный Furman.
Выводной разъем 4 -
Розетки некритичной нагрузки
Три розетки с питанием от батареи и
защитой SMP обеспечивают временную
бесперебойную работу подключенного
оборудования при отключении питания.
Эти розетки отключаются при снижении
заряда батареи до определенного
уровня для резервирования
оставшегося заряда для розеток
критической нагрузки.
Раздел ИК управления
Индикатор показывает состояние
устройства. Выходные разъемы
ИК - стандартный 3.5 мм разъем для
подсоединения ИК лампы (не входит
в комплект)
Предохранители для
защиты от перегрузки
Сбрасываемые
предохранители
обеспечивают оптимальную
защиту от перегрузки.
Заземление
ИК детектор
ИК детектор, для
получения сигнала с пульта
дистанционного управления.
Выводной разъем 2 -
Розетки критической нагрузки
Две розетки с питанием от батареи
и защитой для критического
оборудования обеспечивают временную
бесперебойную работу подключенного
оборудования во время отключения
питания.
USB подключение к
компьютеру
USB порт обеспечивает
связь между F1500-UPS Е и
компьютером.
Предохранитель
устройства
