17
Français

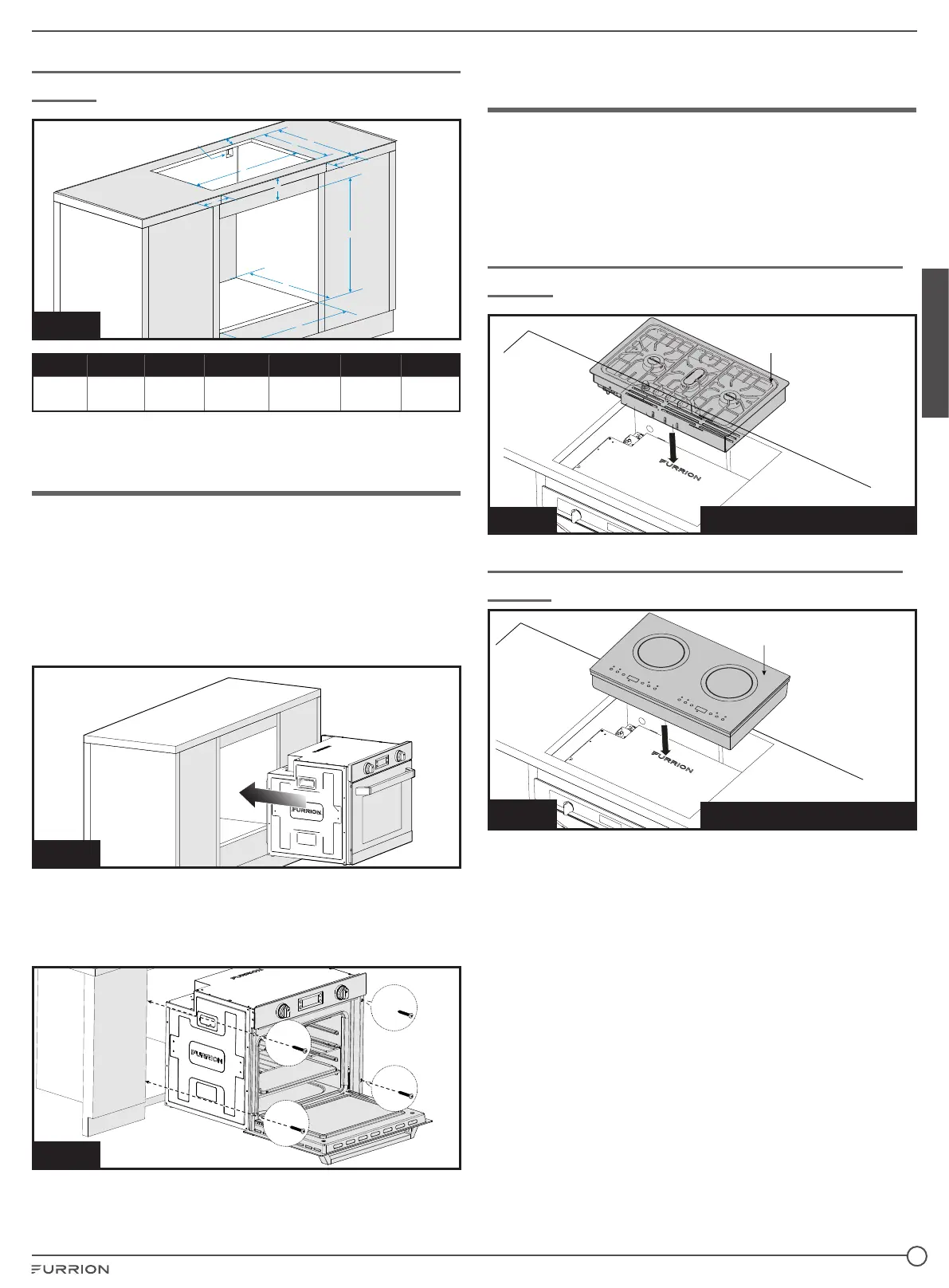

Four équipé d’une table de cuisson à induction
(Fig.3)
D
D
F
D
C
A
B
E
B
D
El ect ric al C ord Cutout
Gas Pipe Cutout
El ect ric al C ord Cutout
G
Fig. 3
Trou de cordon électrique
A B C D E F G
20½po
525mm
23½po
597mm
Min. 4po
101mm
Min. 2po
51mm
Min. 16⅛po
522mm
14¼po
362mm
16½po
419mm
Installation du four (sans table de
cuisson)
Lorsque l’armoire a été apprêtée selon les dimensions
indiquées.
1. Retirez délicatement le four de son emballage, puis jetez
les matériaux d’emballage en plastique et en mousse.
2. Faites glisser le four dans l’ouverture de l’armoire en
saisissant les deux poignées intégrées situées sur chaque
côté du four. Ne pas utiliser la poignée de la porte pour
soulever le four. (Fig.4)
Fig. 4
3. Assurez-vous que le four est à niveau sur les deux côtés et
de l’avant vers l’arrière.
4. Ouvrez la porte du four, puis fixez solidement le four en
place à l’aide de quatre vis (non fournies). (Fig.5)
Fig. 5
Installation du four (équipé d’une table
de cuisson)
REMARQUE: Ce four est conçu pour pouvoir être utilisé
avec une table de cuisson à induction ou à gaz Furrion.
Veuillez consulter le manuel d’instructions de la table de
cuisson correspondant pour savoir comment construire
l’armoire lorsqu’une table de cuisson est installée.
Installation de la table de cuisson (en option)
(Fig.6)
Furrion Gas Cooktop P/N: FGH4ZSA
Furrion Electric Cooktop P/N: FIH2ZEA
Fig. 6
Schéma représentatif
Installation de la table de cuisson (en option)
(Fig.7)
Furrion Gas Cooktop P/N: FGH4ZSA
Furrion Electric Cooktop P/N: FIH2ZEA
Fig. 7
Schéma représentatif
