Furrion Chef Series User Manual

28
Español

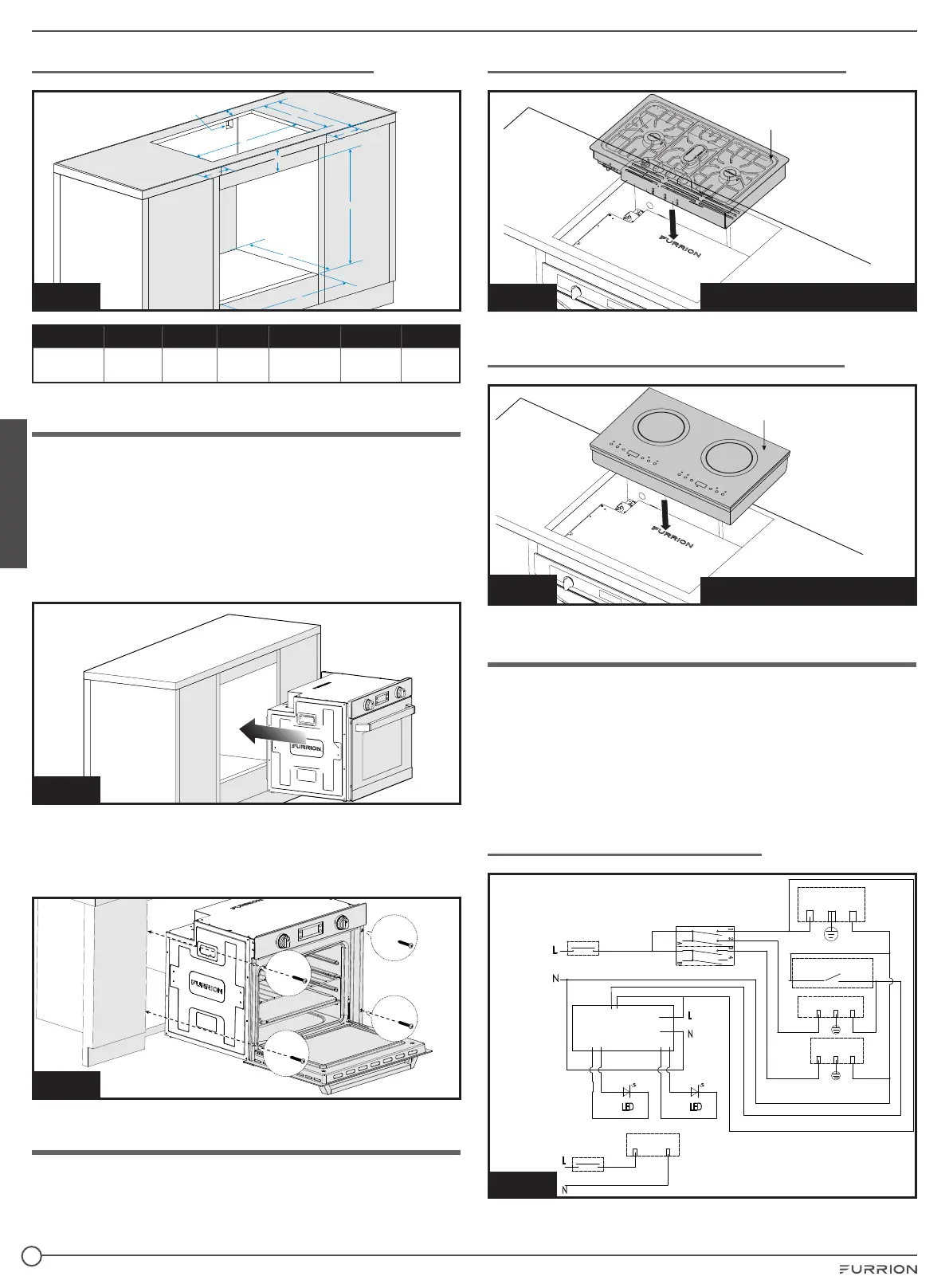

Horno con anafe de inducción (Fig.3)
D
D
F
D
C
A
B
E
B
D
El ect ric al C ord Cutout
Gas Pipe Cutout
El ect ric al C ord Cutout
D
F
D
C
A
B
E
B
G
G
Fig. 3
Orificio del cable de alimentación
A B C D E F G
20½”
525mm
23½”
597mm
Mín. 4”
101mm
Mín. 2”
51mm
Mín. 16⅛”
522mm
14¼”
362mm
16½”
419mm
Instalación del horno (sin anafe)
Una vez preparado el armario según las dimensiones
indicadas:
1. Retire el horno de su envoltorio con cuidado y deseche el
plástico y la espuma del envoltorio.
2. Deslice el horno dentro de la abertura del armario
sujetando las dos asas incorporadas a cada lado del
horno. No utilice la manija de la puerta para levantar el
horno. (Fig.4)
Fig. 4
3. Verifique que el horno esté nivelado de lado a lado y de
adelante hacia atrás.
4. Abra la puerta del horno y fije firmemente el horno en su
lugar con cuatro tornillos (no incluidos). (Fig.5)
Fig. 5
Instalación del horno (con anafe)
NOTA: Este horno está diseñado para poder ser utilizado
con un anafe a gas o de inducción Furrion, consulte el manual
de instrucciones del anafe correspondiente sobre cómo
construir el armario cuando se instala un anafe.
Instalación del anafe (opcional) (Fig.6)
Furrion Gas Cooktop P/N: FGH4ZSA
Furrion Electric Cooktop P/N: FIH2ZEA
Fig. 6
Ilustración representativa
Instalación del anafe (opcional) (Fig.7)
Furrion Gas Cooktop P/N: FGH4ZSA
Furrion Electric Cooktop P/N: FIH2ZEA
Fig. 7
Ilustración representativa
Conexión eléctrica
1. Pase los cables eléctricos a través del orificio para
conexión eléctrica en la esquina superior derecha trasera
del armario.
2. Enchufe el cable de alimentación del anafe de inducción a
un tomacorriente independiente de 15amperios.
3. Consulte la siguiente sección “Diagrama de cableado”
para obtener más detalles.
Diagrama de cableado (Fig.8)
Lamp
Heat Element
Convection Fan
239ºF Normally Closed Thermostat Control
(Manual Reset)
140ºF Normally Open
Thermostat Control
Cooling Fan
Display Indicator for
- Heat Element
- Electronic Timer
Oven Control Expansion
Thermostat Adjust
Wiring Diagram - Model without LED
Lámpara
Expansión Control Horno
Ajuste de termostato
Elemento calefactor
Ventilador de
convección
239ºF (115°C) Control de
termostato normalmente
cerrado (reinicio manual)
140ºF (40,55°C)
Control de termostato
normalmente abierto
Ventilador
refrigerante
Indicador en pantalla para
- Elemento calefactor
- Temporizador electrónico
120Vac
120V CA
120V CA
120Vac
Fig. 8

Furrion Chef Series Specifications

General

Category	Oven
Type	Convection Oven
Cooking Method	Convection
Capacity	2.1 cu. ft.
Power	1700W
Control Type	Digital
Interior Light	Yes
Fuel Type	Electric
Weight	70.5 lbs
Pre-Programmed Settings	Yes
Color	Stainless Steel
Temperature Range	150°F - 450°F
Voltage	120V
Cooking Modes	Bake, Broil
