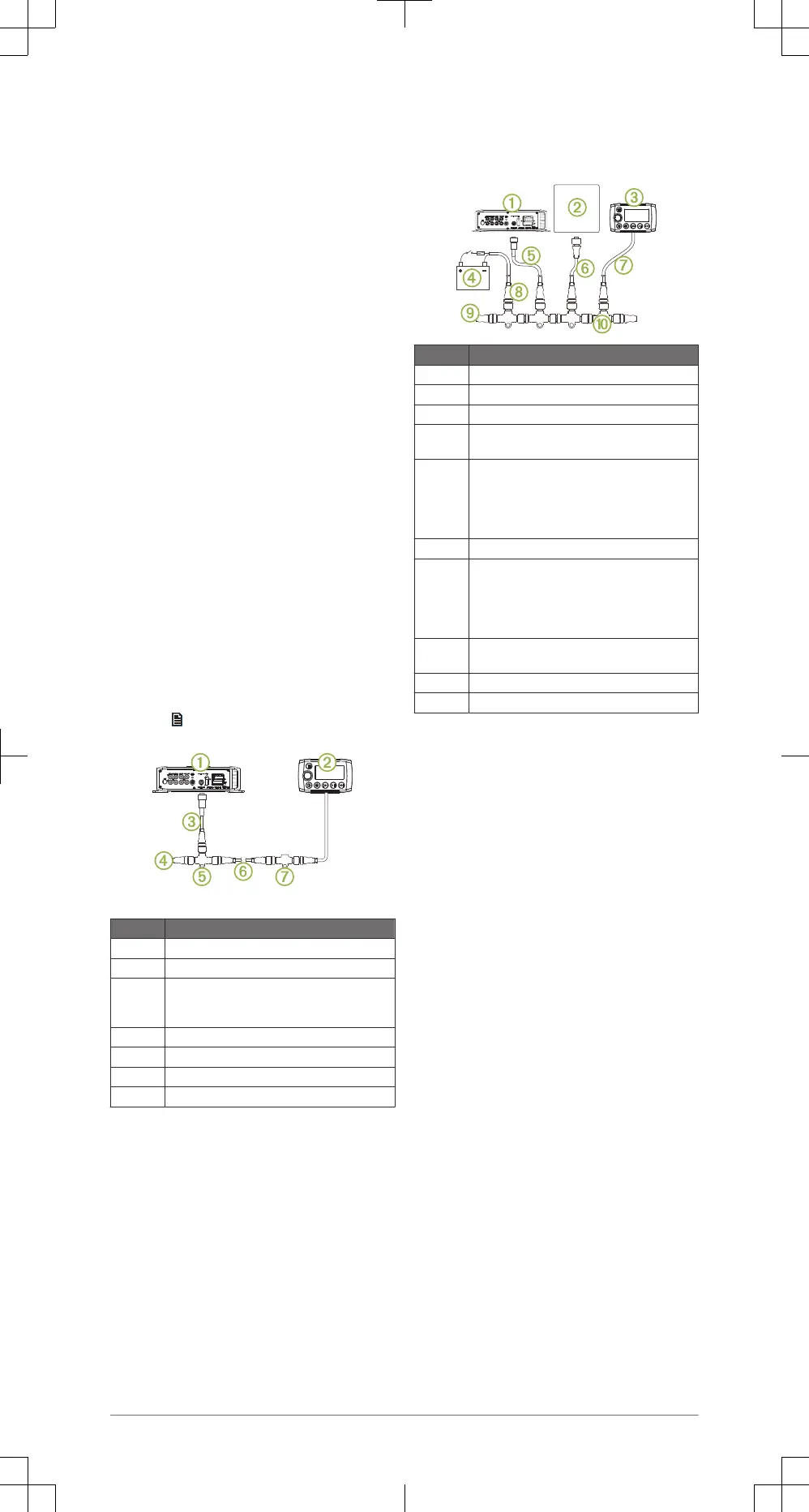

Especificaciones sobre la conexión de una
red para mandos a distancia
Puedes conectar el mando a distancia con el sistema
estéreo mediante una red para mandos a distancia
sin alimentación si se dan las siguientes condiciones.
• La embarcación no cuenta con una red NMEA
2000 completa.
• Vas a conectar tres mandos a distancia MS-
NRX300 o menos a un sistema estéreo FUSION.
• Vas a realizar la conexión con un sistema estéreo
FUSION que proporciona alimentación al mando
a distancia, como por ejemplo, FUSION MS-
UD650, MS-AV650, MS-UD750, MS-AV750, MS-
BB300 o MX-RA205.
• No vas a realizar la conexión con un sistema
estéreo FUSION que no proporciona
alimentación al mando a distancia, como por
ejemplo, FUSION MS-BB100 o MS-RA70.
Al conectar el mando a distancia MS-NRX300 a un
sistema estéreo MS-UD650, MS-AV650, MS-UD750
o MS-AV750 mediante la red para mandos a
distancia sin alimentación, debes utilizar el cable que
se encuentra en el arnés de cableado de la parte
posterior del sistema estéreo. Al conectar el mando a
distancia MS-NRX300 a un sistema estéreo MS-
BB300 o MX-RA205 mediante la red para mandos a
distancia sin alimentación, debes utilizar un cable de
caída de voltaje rojo (CAB000862). No es necesario
que conectes la red para mandos a distancia a otra
fuente de alimentación.
NOTA: al realizar la conexión con un sistema estéreo
MS-UD650, MS-AV650, MS-UD750 o MS-AV750 a
través de una red para mandos a distancia, debes
activar el ajuste ALIMENTACIÓN NRX para
proporcionar alimentación al mando a distancia.
Selecciona > CONFIGURACIÓN >
ALIMENTACIÓN NRX.
Elemento Descripción
À
Sistema estéreo FUSION
Á
Mando a distancia MS-NRX300
Â
Cable de WIRED REMOTE del arnés de
cableado del sistema estéreo o cable de caída
de voltaje rojo (CAB000862)
Ã
Terminador hembra NMEA 2000
Ä
Conector en T NMEA 2000 (CAB000581)
Å
Cable principal NMEA 2000, 6 m (20 ft)
Æ
Terminador en línea NMEA 2000
Especificaciones sobre la conexión de
NMEA 2000
Puedes conectar el mando a distancia con el sistema
estéreo mediante una red NMEA 2000 para mandos
a distancia con alimentación si la embarcación
cuenta con una red NMEA 2000 con alimentación y
correctamente equilibrada, o si se dan las siguientes
condiciones.
• Vas a conectar más de tres mandos a distancia
MS-NRX300 a un sistema estéreo FUSION.
• Vas a realizar la conexión con un sistema estéreo
FUSION que no proporciona alimentación al
mando a distancia, como por ejemplo, FUSION
MS-BB100 o MS-RA70.
Puedes conectar un número ilimitado de mandos a
distancia MS-NRX300 a la red NMEA 2000.
A través de la red NMEA 2000, puedes controlar un
sistema estéreo FUSION conectado en dispositivos
compatibles, como el mando a distancia MS-NRX300
y el plotter compatible.
Elemento Descripción
À
Dispositivo FUSION
Á
Plotter compatible
Â
Mando a distancia MS-NRX300
Ã
Fuente de alimentación de 12 V de CC con
interruptor de encendido o en línea
Ä
Cable de caída de voltaje FUSION NMEA
2000
Puede alargarse hasta una longitud máxima
de 2 m (6 ft) utilizando un cable NMEA 2000
estándar.
Å
Cable de caída de voltaje NMEA 2000
Æ
Cable de caída de voltaje del mando a
distancia MS-NRX300.
Puede alargarse hasta una longitud máxima
de 2 m (6 ft) utilizando un cable NMEA 2000
estándar.
Ç
Cable de alimentación NMEA 2000, 2 m (6 ft)
(CAB000541)
È
Terminador o cable principal NMEA 2000
É
Conector en T NMEA 2000 (CAB000581)
Especificaciones sobre el montaje
Ten en cuenta las siguientes especificaciones
cuando vayas a seleccionar la ubicación de montaje.
• El dispositivo debe montarse en una ubicación
con al menos 75 mm (3 in) de espacio libre
detrás de la superficie de montaje y en la que
puedas acceder a los controles una vez montado.
• Si deseas montar el dispositivo en el exterior de
la embarcación, deberá montarse en una
ubicación lo suficientemente por encima del nivel
de agua, de forma que no se sumerja.
• Si deseas montar el dispositivo en el exterior de
la embarcación, deberás hacerlo en una
ubicación en la que no pueda verse dañado por
los efectos de muelles, pilotes u otras
instalaciones.
Montaje del mando a distancia
1
En la ubicación del montaje, utiliza una broca de
paleta de 50 mm (2 in) para realizar un corte en
la superficie de montaje.
2
Coloca el mando a distancia en la sección
recortada y marca los orificios guía.
3
Retira el mando a distancia de la sección
recortada y, con una broca de 2,5 mm (
3
/
32
in),
perfora los orificios guía.
4
Aplica sellador marino alrededor de la sección
recortada (opcional).
5
Coloca la junta en la parte trasera del mando a
distancia.
6
Introduce el cable NMEA 2000 conectado a
través de la sección recortada.
7
Coloca el mando a distancia en la sección
recortada.
8
Fija el mando a distancia a la superficie de
montaje con los tornillos suministrados.
9
Coloca el bisel decorativo alrededor de los
bordes del mando a distancia.
Instrucciones de instalación 11
