Montagem do controle remoto
1
No local de montagem, use uma serra-copo de
50 mm (2 pol) para cortar a superfície de
montagem.
2
Posicione o controle remoto no corte e marque os
buracos.
3
Remova o controle remoto do corte, e usando
uma broca de 2,5 mm (
3
/
32
pol), fure os orifícios-
piloto.
4
Aplique o selante marítimo ao redor do corte
(opcional).
5
Posicione a gaxeta na parte traseira do controle
remoto.
6
Passe o cabo NMEA 2000 instalado pelo corte.
7
Posicione o controle remoto no corte.
8
Fixe o controle remoto à superfície de montagem
usando os parafusos fornecidos.
9
Instale o painel decorativo nas bordas do controle
remoto.
10
Passe o cabo do NMEA 2000 longe das fontes de
interferência e conecte-o à rede NMEA 2000 ou à
rede do controle remoto FUSION.
Mais informações
Especificações
Especificação Medidas
Tensão operacional De 10,8 a 16 Vdc com
aterramento negativo
Corrente elétrica de
entrada
110 mA em 12 Vdc
NMEA 2000 Número de
equivalência de carga
(LEN)
3 (150 mA)
Temperatura operacional De 0 a 50 °C (de 32 a
122 °F)
Temperatura de armazena-
mento
De -20 a 70 °C (de -4 a
158 °F)
Classificação de imper-
meabilidade
IEC 60529 IPX7

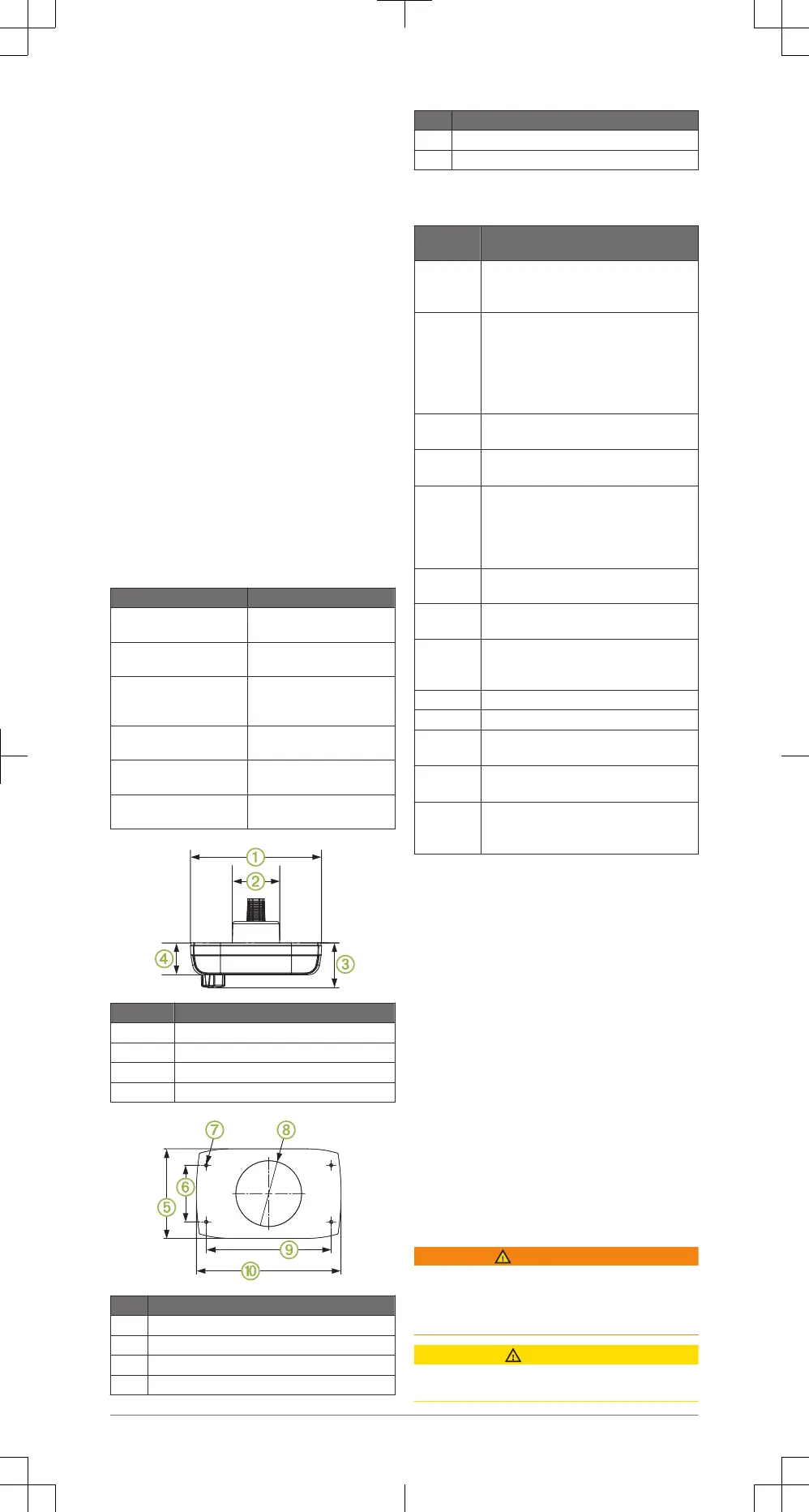

Item Medidas
À
110 mm (4
5
/
16
pol.)
Á
42 mm (1
5
/
8
pol.)
Â
28 mm (1
3
/
32
pol.)
Ã
16,5 mm (
41
/
64
pol.)
Item Medidas
Ä
70 mm (2
3
/
4
pol.)
Å
43 mm (1
11
/
16
pol.)
Æ
2,5 mm (
3
/
32
pol) (perfurar furos-piloto)
Ç
42 mm (1
5
/
8
pol.) (serra-copo)
Item Medidas
È
95 mm (3
3
/
4
pol.)
É
110 mm (4
3
/
8
pol.)
Informações sobre o PGN NMEA 2000
compatível
Número do
PGN
Campo de dados
127250 Referência do sensor de direção:
• 0: Verdadeiro
• 1: Magnético
128259 Referência de velocidade da água:
• 00: Roda de pás
• 01: Tubo de Pitot
• 02: Doppler
• 03: Correlação (ultrasom)
• 04: Eletromagnético (EM)
128267 Profundidade da água:
• Adição ou subtração do deslocamento
129025 Posição:
• Latitude e longitude
129026 Sentido no solo (COG) e Velocidade no solo
(SOG)
Referência COG:
• 0: Verdadeiro
• 1: Magnético
129029 Dados de posição do sistema de navegação
global via satélite (GNSS)
129284 Dados sobre navegação:
• Data de chegada estimada
130306 Referência de dados do vento:
• 0x02 : vento aparente (em relação à linha
central da embarcação)
130310 Temperatura da água e pressão atmosférica
130311 Temperatura da água e pressão atmosférica
130312 Temperatura e fonte de temperatura:
• - 00 : temperatura do mar
130314 Pressão real e fonte de pressão:
• 00 : pressão atmosférica
130577 Dados da direção e referência COG:
• 0: Verdadeiro
• 1: Magnético
Registro de seu FUSION MS-NRX300
Ajude-nos a atendê-lo melhor completando ainda
hoje nosso registro online.
• Acesse www.fusionentertainment.com.
• Mantenha o recibo de venda original ou uma
cópia em um local seguro.
Atualizações de software
Para obter melhores resultados, atualize o software
em todos os dispositivos FUSION no momento da
instalação para garantir compatibilidade.
Acesse www.fusionentertainment.com/marine para
baixar o software mais recente. As atualizações de
software e instruções estão disponíveis na página de
produto do seu dispositivo.
FUSION
®
MS-NRX300 installatie-
instructies
Belangrijke veiligheidsinformatie
WAARSCHUWING
Lees de gids Belangrijke veiligheids- en
productinformatie in de verpakking voor
productwaarschuwingen en andere belangrijke
informatie.
VOORZICHTIG
Draag altijd een veiligheidsbril, oorbeschermers en
een stofmasker tijdens het boren, zagen en schuren.
14 Installatie-instructies
