Aandachtspunten bij de montage
Neem deze aandachtspunten in acht bij het kiezen
van een montagelocatie.
• Installeer het toestel op een locatie met minstens
75 mm (3 in.) vrije ruimte achter het
montageoppervlak en met eenvoudige toegang
tot de bedieningselementen.
• Als u het toestel buiten de boot wilt installeren,
moet het hoog boven de waterlijn worden
geplaatst, zodat het niet onder water raakt.
• Als u het toestel buiten de boot wilt installeren,
moet het op een plaats worden bevestigd waar
het niet kan worden beschadigd door een dok,
palen of andere installaties.
De afstandsbediening monteren
1
Zaag met een gatenzaag van 50 mm (2 in.) op de
bevestigingslocatie een opening in het
montageoppervlak.
2
Plaats de afstandsbediening in de opening en
markeer de voorboorgaten.
3
Haal de afstandsbediening uit de opening en boor
de voorboorgaten met een boortje van 2,5 mm
(
3
/
32
in.).
4
Breng watervaste kit aan rond de opening
(optioneel).
5
Plaats de pakking op de achterkant van de
afstandsbediening.
6
Steek de meegeleverde NMEA 2000 kabel door
de opening.
7
Plaats de afstandsbediening in de opening.
8
Bevestig de afstandsbediening aan het
montageoppervlak met de meegeleverde
schroeven.
9
Installeer de sierrand langs de randen van de
afstandsbediening.
10
Leid de NMEA 2000 kabel bij interferentiebronnen
vandaan en sluit deze aan op het NMEA 2000
netwerk of op het FUSION netwerk met
afstandsbediening.
Aanvullende informatie
Specificaties
Specificatie Afmetingen
Bedrijfsspanning Van 10,8 tot 16 V gelijkstroom
met negatieve aarde
Elektrische ingangs-
stroom
110 mA bij 12 V gelijkstroom
NMEA 2000 Load
Equivalency Number
(LEN)
3 (150 mA)
Bedrijfstemperatuur Van 0 tot 50°C (van 32 tot
122°F)
Opslagtemperatuur Van -20 tot 70°C (van -4 tot
158°F)
Waterbestendigheid IEC 60529 IPX7

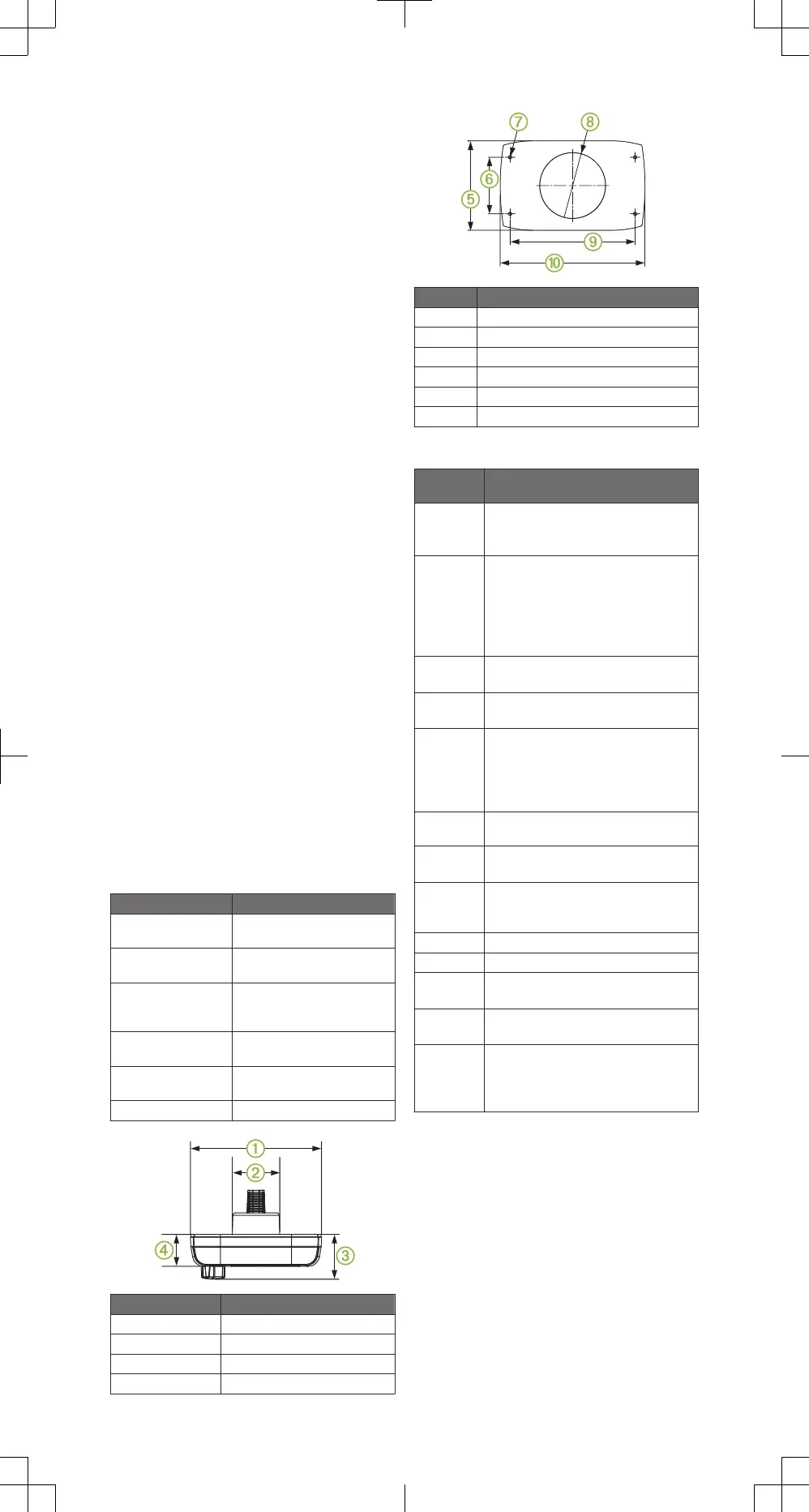

Onderdeel Afmetingen
À
110 mm (4
5
/
16
in.)
Á
42 mm (1
5
/
8
in.)
Â
28 mm (1
3
/
32
in.)
Ã
16,5 mm (
41
/
64
in.)
Onderdeel Afmetingen
Ä
70 mm (2
3
/
4
in.)
Å
43 mm (1
11
/
16
in.)
Æ
2,5 mm (
3
/
32
in.) (boortje voor voorboorgat)
Ç
42 mm (1
5
/
8
in.) (gatenzaag)
È
95 mm (3
3
/
4
in.)
É
110 mm (4
3
/
8
in.)
Ondersteunde NMEA 2000 PGN informatie
PGN
nummer
Gegevensveld
127250 Koerssensorreferentie:
• 0: Waar
• 1: Magnetisch
128259 Watersnelheidreferentie:
• 00: Schoepenrad
• 01: Pitotbuis
• 02: Dopplerlog
• 03: Correlatielog (echografie)
• 04: Elektromagnetisch log (EM)
128267 Waterdiepte:
• Correctie, optellen of aftrekken
129025 Positie:
• Breedtegraad en lengtegraad
129026 Grondkoers (COG) en grondsnelheid
(SOG)
Grondkoersreferentie:
• 0: Waar
• 1: Magnetisch
129029 GNSS positiegegevens (Global Navigation
Satellite System)
129284 Navigatiegegevens:
• ETA gegevens
130306 Windgegevensreferentie:
• 0x02 : Schijnbare wind (ten opzichte van
de middellijn van het vaartuig)
130310 Watertemperatuur en luchtdruk
130311 Watertemperatuur en luchtdruk
130312 Temperatuur en temperatuurbron:
• - 00: Zeetemperatuur
130314 Actuele druk en drukbron:
• 00: Atmosferische druk
130577 Richtingsgegevens en grondkoersrefe-
rentie:
• 0: Waar
• 1: Magnetisch
Uw FUSION MS-NRX300 registreren
Vul de onlineregistratie vandaag nog in zodat wij u
beter kunnen helpen.
• Ga naar www.fusionentertainment.com.
• Bewaar uw originele aankoopbewijs of een
fotokopie op een veilige plek.
Software-updates
U bereikt de beste resultaten en garandeert
compatibiliteit als u tijdens de installatie de software
bijwerkt in alle FUSION toestellen.
Ga naar www.fusionentertainment.com/marine om de
nieuwste software te downloaden. Software-updates
en instructies zijn beschikbaar op de productpagina
van uw toestel.
© 2016 Garmin Ltd. or its subsidiaries
www.garmin.com/support
