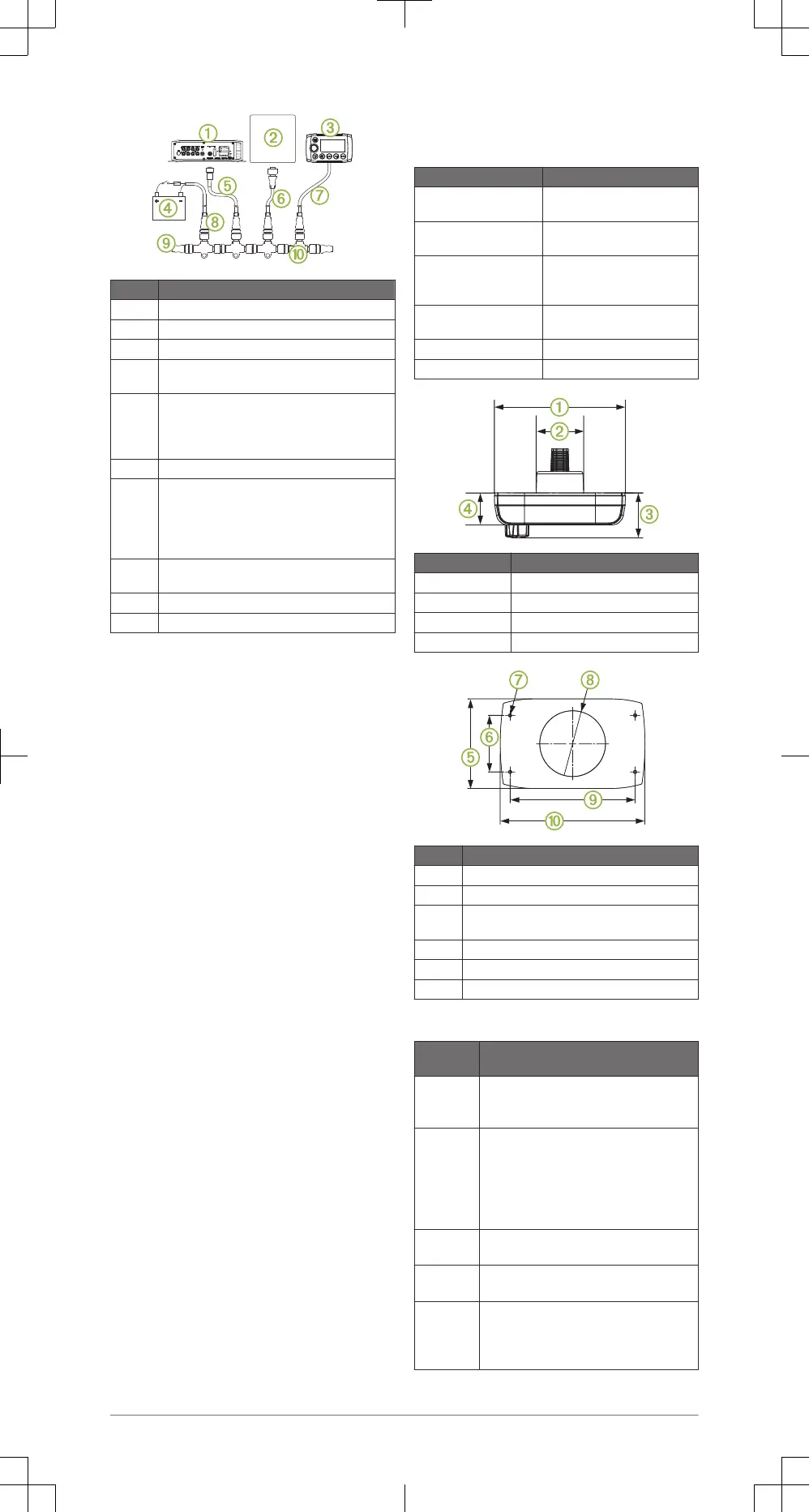

Elément Description
À
appareil FUSION
Á
Compatible traceur
Â
Télécommande MS-NRX300
Ã
Source d'alimentation 12 V CC avec
commutateur d'allumage ou en ligne
Ä
Câble de dérivation FUSION NMEA 2000
Peut être utilisé avec une rallonge de 2 m
(6 pieds) maximum à l'aide d'un câble NMEA
2000 standard.
Å
NMEA 2000Câble de dérivation
Æ
Câble de dérivation de la télécommande MS-
NRX300.
Peut être utilisé avec une rallonge de 2 m
(6 pieds) maximum à l'aide d'un câble NMEA
2000 standard.
Ç
Câble d'alimentation NMEA 2000, 2 m (6 pi)
(CAB000541)
È
NMEA 2000 Borne ou câble de dorsale
É
Connecteur en T NMEA 2000 (CAB000581)
Considérations relatives au montage
Lorsque vous sélectionnez un emplacement de
montage, tenez compte des considérations
suivantes.
• L'appareil doit être monté à un emplacement
avec un espace minimum de 75 mm (3 po)
derrière le support de montage et permettant un
accès facile aux commandes une fois le montage
terminé.
• Si vous souhaitez monter l'appareil à l'extérieur
du bateau, il doit être installé à un emplacement
situé bien au-dessus de la ligne de flottaison pour
ne pas être immergé.
• Si vous souhaitez monter l'appareil à l'extérieur
du bateau, il doit être installé à un emplacement
éloigné des quais et autres équipements.
Montage de la télécommande
1
A l'emplacement de montage, utilisez une scie-
cloche de 50 mm (2 po) pour découper le support
de montage.
2
Placez la télécommande dans la découpe et
marquez les trous d'implantation.
3
Retirez la télécommande de la découpe et à
l'aide d'un foret de 2,5 mm (
3
/
32
po), percez les
trous d'implantation.
4
Appliquez du mastic d'étanchéité autour de la
découpe (facultatif).
5
Placez le joint au dos de la télécommande.
6
Acheminez le câble NMEA 2000 relié à travers la
découpe.
7
Placez la télécommande dans la découpe.
8
Fixez la télécommande au support de fixation à
l'aide des vis fournies.
9
Installez le cadre de décoration autour des bords
de la télécommande.
10
Eloignez le câble NMEA 2000 des sources
d'interférences et connectez-le au réseau NMEA
2000ou au réseau de télécommande FUSION.
Informations supplémentaires
Caractéristiques techniques
Caractéristique Mesure
Tension de fonctionne-
ment
De 10,8 à 16 V c.c (courant
négatif relié à la masse).
Courant électrique
entrant
110 mA à 12 V cc
Numéro d'équivalence de
charge (LEN) NMEA
2000
3 (150 mA)
Température de fonction-
nement
De 0 à 50 °C (de 32 à 122 °F)
Température de stockage De -20 à 70°C (de -4 à 158°F)
Résistance à l'eau CEI 60529 IPX7
Elément Mesure
À
110 mm (4
5
/
16
po)
Á
42 mm (1
5
/
8
po)
Â
28 mm (1
3
/
32
po)
Ã
16,5 mm (
41
/
64
po)
Elément Mesure
Ä
70 mm (2
3
/
4
po)
Å
43 mm (1
11
/
16
po)
Æ
2,5 mm (
3
/
32
po) (foret pour le trou d'implanta-
tion)
Ç
42 mm (1
5
/
8
po) (scie-cloche)
È
95 mm (3
3
/
4
po)
É
110 mm (4
3
/
8
po)
Données PGN NMEA 2000 prises en charge
Numéro
PGN
Champ de données
127250 Référence du gyrocompas :
• 0 : réel
• 1 : magnétique
128259 Référence de la vitesse surface :
• 00 : roue à aubes
• 01 : tube de Pitot
• 02 : loch Doppler
• 03 : loch à corrélation (ultrason)
• 04 : loch électronique
128267 Profondeur de l'eau :
• Ajout ou soustraction de décalage
129025 Position :
• Latitude et longitude
129026 Cap suivi et vitesse fond (SOG)
Référence de cap suivi :
• 0 : réel
• 1 : magnétique
Instructions d'installation 5
