Elemento Descrizione
Å
Cavo backbone, 6 m (20 piedi) NMEA 2000
Æ
Terminatore inline NMEA 2000

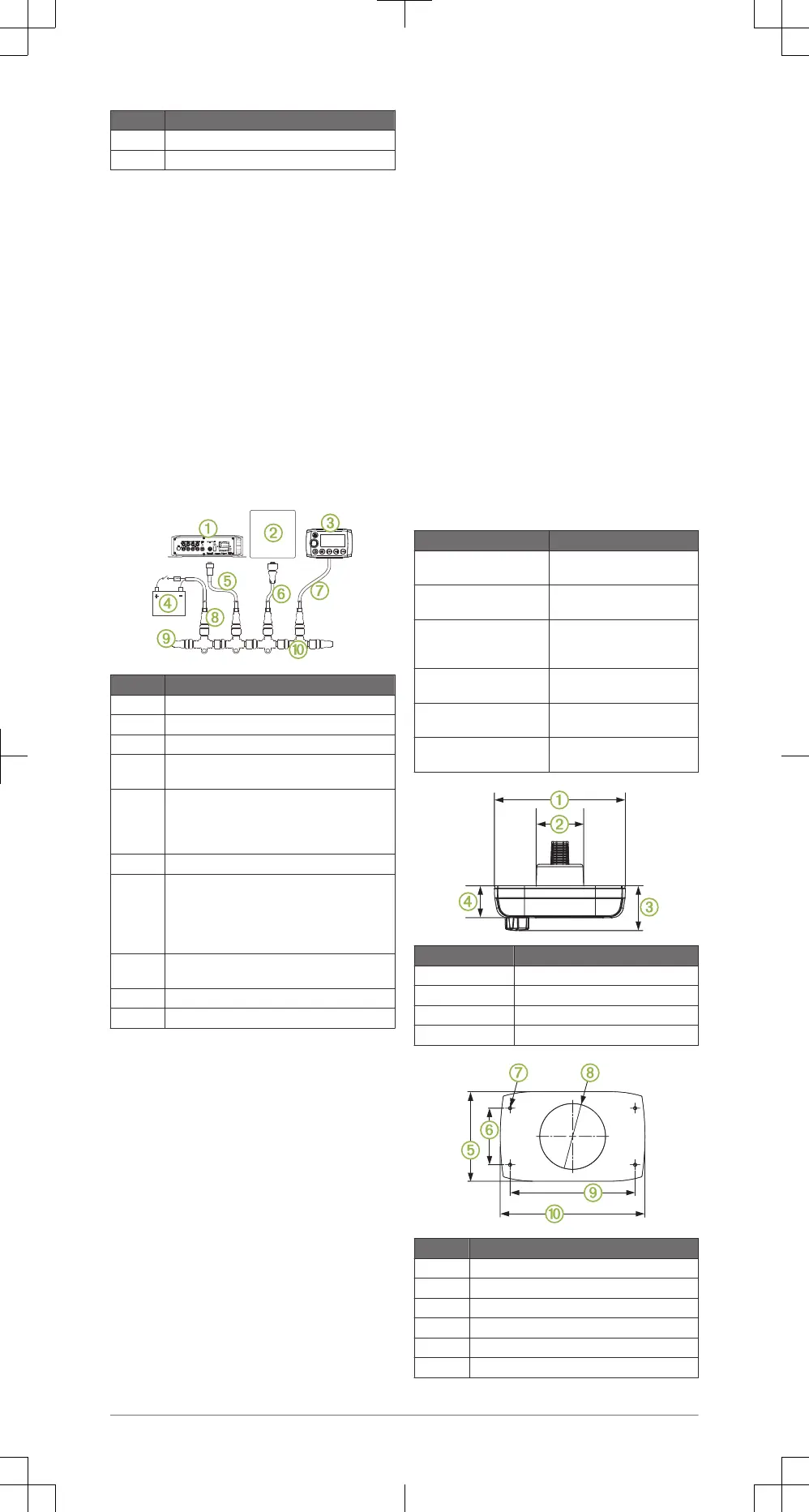

Informazioni sul collegamento di NMEA 2000
È possibile collegare il telecomando allo stereo
tramite una rete NMEA 2000 alimentata se si dispone
di una rete NMEA 2000 alimentata e correttamente
bilanciata sull'imbarcazione o se si presentano le
seguenti condizioni.
•
Si collegano più di tre telecomandi MS-NRX300 a
un unico stereo FUSION.
• Si effettua il collegamento a uno stereo FUSION
che non fornisce alimentazione al telecomando,
come ad esempio uno stereo FUSION MS-BB100
o MS-RA70.
Un numero illimitato di telecomandi MS-NRX300 può
essere collegato alla rete NMEA 2000.
Tramite la rete NMEA 2000, è possibile controllare
uno stereo FUSION connesso sui dispositivi
compatibili, ad esempio il telecomando MS-NRX300
e un chartplotter compatibile.
Elemento Descrizione
À
Dispositivo FUSION
Á
Chartplotter compatibile
Â
Telecomando MS-NRX300
Ã
Sorgente di alimentazione a 12 V cc con inter-
ruttore di accensione o in linea
Ä
Cavo di derivazione FUSION NMEA 2000
Può essere prolungato fino alla lunghezza
massima di 2 m (6 piedi) utilizzando un cavo
NMEA 2000 standard.
Å
Cavo di derivazione NMEA 2000
Æ
Cavo di derivazione del telecomando MS-
NRX300.
Può essere prolungato fino alla lunghezza
massima di 2 m (6 piedi) utilizzando un cavo
NMEA 2000 standard.
Ç
Cavo di alimentazione NMEA 2000, 2 m
(6 piedi) (CAB000541)
È
Terminatore o cavo backbone NMEA 2000
É
Connettore a T NMEA 2000 (CAB000581)
Informazioni sull'installazione
Scegliere la posizione di installazione tenendo
presente quanto segue.
•
Installare il dispositivo in una posizione con
ingombro pari o superiore a 75 mm (3 poll.) dietro
la superficie di montaggio, affinché sia possibile
accedere ai comandi dopo l'installazione.
• Per installare il dispositivo al di fuori
dell'imbarcazione, scegliere una posizione
nettamente sopra la superficie dell'acqua, in
modo tale che non venga sommerso.
• Per installare il dispositivo al di fuori
dell'imbarcazione, scegliere una posizione che
eviti danni causati da banchine, piloni o altre
attrezzature.
Installazione del telecomando
1
Nella posizione di installazione, utilizzare una
fresa a tazza da 50 mm (2 poll.) per tagliare la
superficie di installazione.
2
Posizionare il telecomando nell'incasso e
contrassegnare i fori di riferimento.
3
Rimuovere il telecomando dall'incasso e con una
punta da trapano da 2,5 mm (
3
/
32
poll.) praticare i
fori di riferimento.
4
Applicare del sigillante marino intorno all'incasso
(opzionale).
5
Inserire la guarnizione sulla parte posteriore del
telecomando.
6
Passare il cavo
NMEA 2000 collegato attraverso
l'incasso.
7
Posizionare il telecomando nell'incasso.
8
Fissare il telecomando alla superficie di
installazione utilizzando le viti in dotazione.
9
Installare la ghiera decorativa intorno ai bordi del
telecomando.
10
Passare il cavo NMEA 2000 lontano da sorgenti
di interferenza e collegarlo alla rete NMEA 2000 o
alla rete del telecomando FUSION.
Ulteriori informazioni
Caratteristiche tecniche
Specifiche Valore
Tensione operativa Da 10,8 a 16 V cc negativo di
terra
Corrente elettrica in
ingresso
110 mA a 12 V cc
NMEA 2000 Numero LEN
(Load Equivalency
Number)
3 (150 mA)
Temperatura operativa Da 0 a 50 °C (da 32 a
122 °F)
Temperatura di stoccaggio Da -20 a 70 °C (da -4 a
158 °F)
Classificazione di imper-
meabilità
IEC 60529 IPX7
Elemento Valore
À
110 mm (4
5
/
16
poll.)
Á
42 mm (1
5
/
8
poll.)
Â
28 mm (1
3
/
32
poll.)
Ã
16,5 mm (
41
/
64
poll.)
Elemento Valore
Ä
70 mm (2
3
/
4
poll.)
Å
43 mm (1
11
/
16
poll.)
Æ
2,5 mm (
3
/
32
poll.) (punta per fori di riferimento)
Ç
42 mm (1
5
/
8
poll.) (fresa a tazza)
È
95 mm (3
3
/
4
poll.)
É
110 mm (4
3
/
8
poll.)
Istruzioni di installazione 7
