Connecter une chaîne DMX sérielle:
Connectez la sortie DMX du premièr appareil de la chaîne avec l'entrée DMX de l'appareil prochaine.
Toujours connectez une sortie avec une entrée de l'appareil prochaine jusqu'à tous appareil soient
connectés.
Attention: Au projecteur ultérieur, le câble DMX doit être obturé par une résistance de terminaison. Braser
une résistance de 120
Ω sur la prise XLR entre Data (-) et Data (+) et l’attacher dans la sortie DMX du
projecteur ultérieur.
Codage du projecteur
Chaque projecteur occupe 4 canaux de contrôle. Pour que les signaux de commande s’adressent
correctement à chaque projecteur, les projecteurs doivent être codés. Le codage doit être effectué
séparément à chaque projecteur: régler les minirupteurs selon le relevé ci-contre.
L'adresse initiale est le premier canal à partir le projecteur répond au contrôleur DMX.
Assurez-vous qu'il n'y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres
appareils DMX. Lorsque deux ou plus projecteurs EVO-1 sont codés à la même adresse initiale, ils
fonctionneront synchronement.

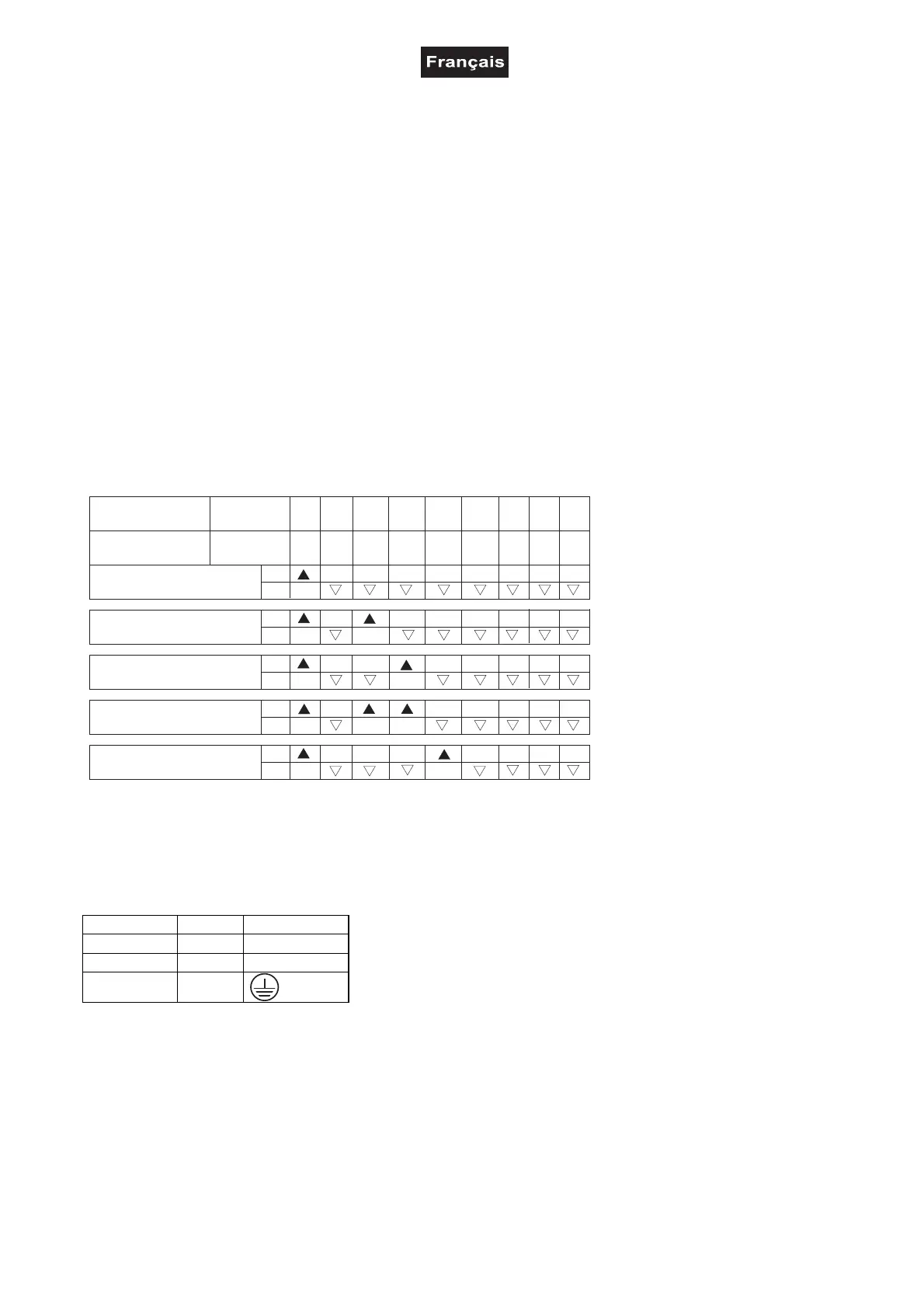

Occupation des interrupteurs DIP:
Appareil 1 - canaux 1-4
Adresse
initiale DMX
Nombre de
l'appareil & canaux
Appareil 2 - canaux 5-8
Appareil 3 - canaux 9-12
Appareil 4 - canaux 13-16
Appareil 5 - canaux 17-20
Interrupteur
DIP no.
Ajuster l'adresse
initiale DMX:
On
Off
Off
On
Off
On
Off
On
Off
On
Off
12
4
8
16
32
64
128
256
12
3
4
5
6
7
8
9
Alimentation
Branchez l’appareil avec le câble d'alimentation inclus.
L'occupation des câbles de connection est:
Câble Pin International
Brun Phase L
Bleu Neutre N
Jaune/Vert Terre
La terre doit être connectée!
Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du
secteur avec une aperture de 3 mm au minimum sur chaque pôle.
Cet appareil doit seulement être connecté avec une installation électrique correspondant aux régulations
IEC. L’installation doit être équipée avec un disjoncteur à courant de défaut (RCD) avec un courant
différentiel résiduel de 30 mA.
Ne jamais connecter des effets lumineux à un "dimmer pack".
