42
hver side av splintene utover slik at de
ikke faller ut.
M8 x 70
M8 x 55
x 2
x 1
B

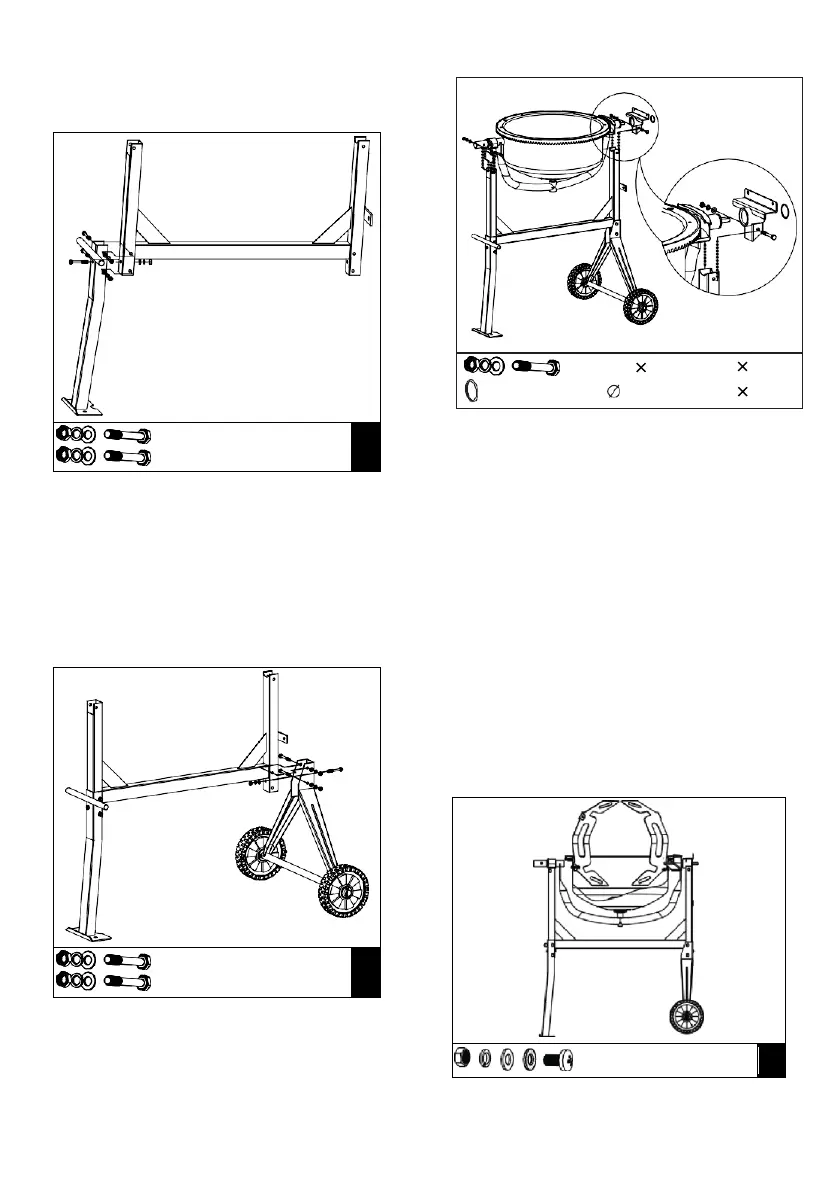

24. Med rammen liggende på siden, festes
støttebenet som vist. Sett to M8X70
sekskantede bolter gjennom hullene fra
den ene siden, og deretter flate skiver,
underlagsskiver og muttere fra den
andre siden. Skru også en M8X55
sekskant skrue med lås- og stoppskive
til mutteren på rammen. Stram skruene.
M8 x 70
M8 x 55
x 2
x 1
C
25. Vri rammen over og fest akselbraketten
med hjul på samme måte.
26. Kontroller at alle bolter og muttere er
strammet til.
BUNNTROMMEL
27. Skyv lagerblokken inn på akselen. Hold
den på plass med 42 spiral ring.
28. Forsiktig og med to personer, settes
bunntrommelen med støtte-arm på
stativets sidestøtter som vist, slik at
lageret låser seg i kanalene på
sidestøttene. Akslingen med størst
diameter skal ligge mot stativets
endekant.
29. Juster hver side til hullene i sidestøtten
er rett over hullene i lagerblokken og
sett inn en M8X65-sekskantbolt fra den
ene siden, deretter en flatskive, en
låseskive og mutter fra den andre siden.
Stram med en skiftenøkkel.
BLANDER-BLADENE
M8 x 65
x 2
E
1
2
M8 65
