43
Monter blander-bladene løselig inn i nedre
trommel som vist - Det er to hull i bunnen av
trommelen. I disse føres M8x16 bolter inn fra
utsiden. En lærskive, en flatskive, en
låseskive og en mutter skal være løst gjenget
på fra innsiden. Lærskiven skal plasseres
under bladet ned mot trommelen.
MERK: To piler merket på øvre trommel og
nederste trommel skal stå i posisjon
rett over hverandre. Hvis du får
problemer med korrekt plassering
av blander-bladene, kan det være
nyttig midlertidig å montere den
øv re trommelen på toppen av den
nederste trommelen og rotere dem
slik at de to pilene peker opp.

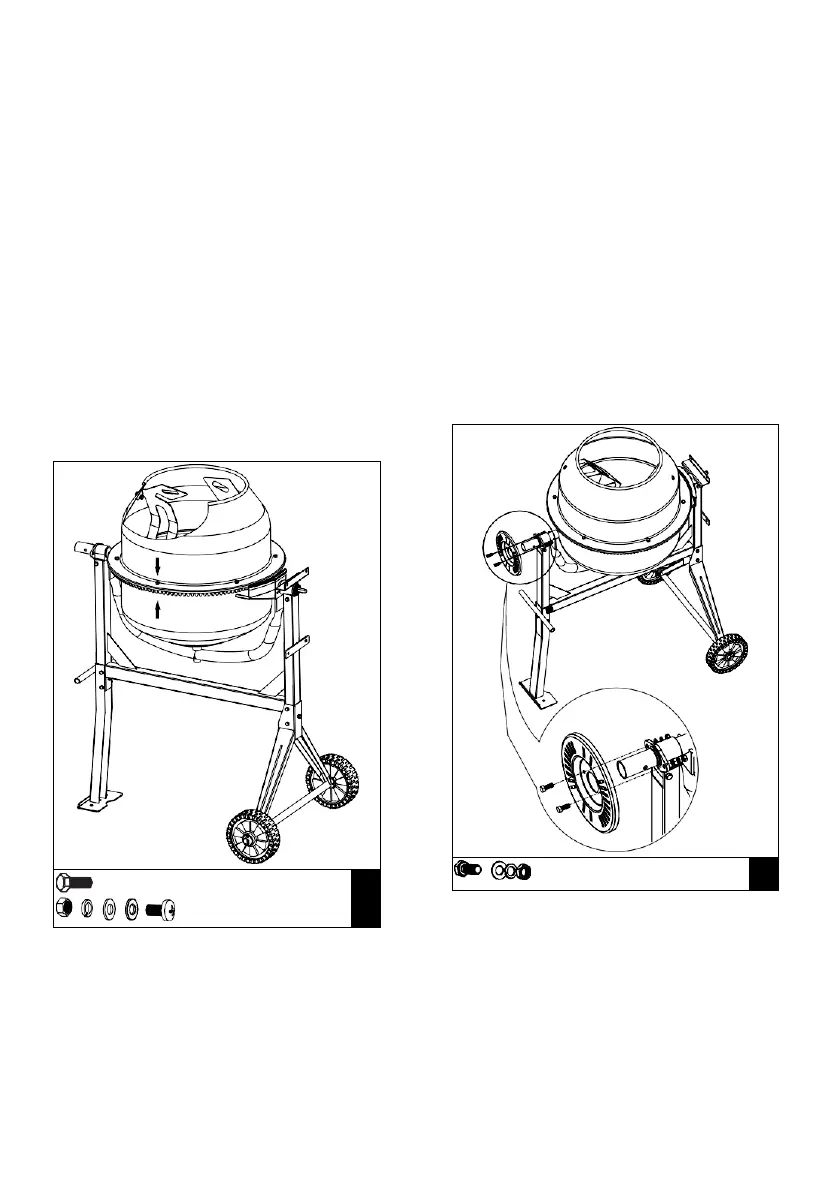

DEN ØVRE DEL AV TROMMELEN
30. Plasser den øvre trommelen over
flensen på bunntrommelen og sørg for
at monteringshullene så vel som de
merkede pilene står rett over hverandre.
31. Skru en M8x16 sekskantskrue med
låsemutter og stoppskive i hvert gjenget
hull i felgen / ringdrevet. Pass på at
strammingsprosessen utføres gradvis.
32. Fest blander-bladene til den øvre
trommelen ved å sette inn to M8X16
krysshodeskruer fra utsiden og gjennom
hullene i trommelen.
33. En lærskive bør plasseres inn mellom
trommel og blad. Fest blander-blad på
innsiden ved hjelp av en flatskive, en
fjærskive og en mutter.
34. Til slutt, forsikre deg om at topp- og
bunn blandingsbladene sitter godt fast.
TIPPEHJULET
35. Skyv låsplaten over akselen på
rammens arm med flensen vendt
innover som vist. Sikre med to M8X25
bolter, hver med en mutter, en låseskive
og en stoppskive.
