44
M10 x 60
x 2
H

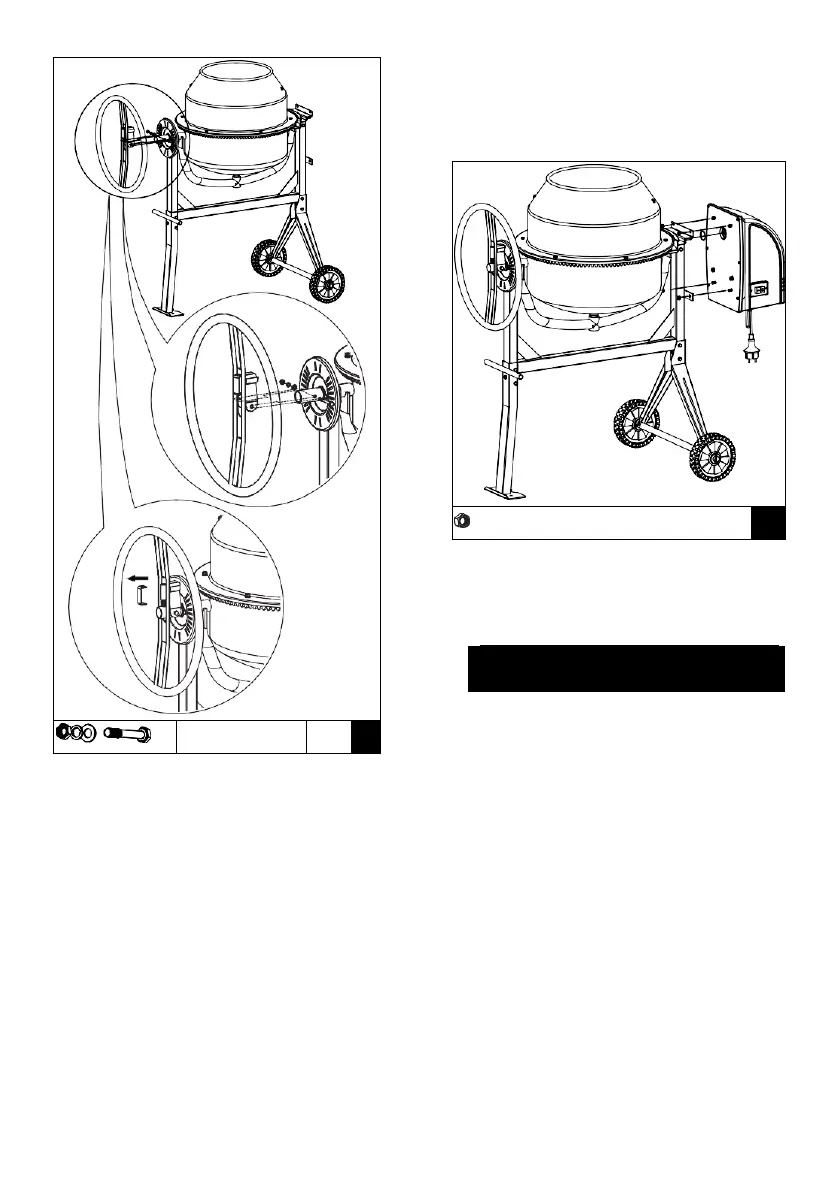

36. Fjæren holdes fastspent i rett posisjon
ved hjelp av en U-formet plate for
enklere montering. La hjulet gli over
akselen med størst diameter til hullene i
braketten står over de ferdigborede
hullene. Sett inn en M10X60
sekskantbolt og skru på en mutter med
flatskive og låseskive fra den andre
siden. Skru mutteren opp mot braketten
så den sitter fast, men ikke så hardt at
den forhindrer at hjulet svinger rundt
bolten. Frigjør fjæren ved å fjerne den
U-formede platen.
MERK: Hjulet må kunne svinge rundt bolten,
slik at klakkene på braketten kan til-
og frakobles sporene i låsplaten.
MOTORHUSET
M8
x 4
I
Still kilesporene i rett posisjon og skyv
girhuset over tannhjulet. Fest huset til
rammen med fire M8 muttere.
BRUKSANVISNINGER TILTING
AV
TROMMEL
Det fjærbelastede tipphjulet med låseknaster
gir enkel og god kontroll over trommelen som
kan låses i blandingsposisjon,
tømmeposisjon- og lagringsposisjon.
