Paigaldage trumli alumisse ossa lahtiselt
segamislabad, nagu on joonisel näidatud. Trumli
põhjas on kaks ava, kuhu saab väljastpoolt pista
M8x16 poldi. Seestpoolt tuleb poldile paigaldada
nahkseib, lameseib, lukustusseib ja mutter ning
keerata mutter lõdvalt kinni. Nahkseib peab
paiknema trumli suhtes laba all.
6. Keerake M8x16 kuuskantpeapolt koos lukustus-
ja lameseibiga igasse hammasvöös olevasse
keermestatud avasse. Keerake poldid üksteise
järel järk-järgult kinni.
7. Kinnitage segamislabad ülemise trumli külge,
pistes selleks kaks M8x16 ristpeakruvi
väljastpoolt läbi trumlis olevate avade.
MÄRKUS. Trumli ülemisel ja alumisel osal on
kaks noolt, mis määravad nende
osade omavahelise asendi. Kui teil
on raskusi segamislabade
paigaldamisega õigesse asendisse,
siis võite kokkupaneku
hõlbustamiseks paigaldada
ajutiselt trumli ülemise osa trumli
alumisele osale, pöörates seda nii,
et nooled langevad kokku.
8. Nahkseib peab paiknema seespool trumli ja laba
vahel. Kinnitage segamislaba seestpoolt
lameseibi, vedruseibi ja mutri abil.
9. Lõpuks proovige, kas ülemine ja alumine
segamislaba on tugevasti kinnitatud.
KALLUTUSRATAS
TRUMLI ÜLEMINE OSA

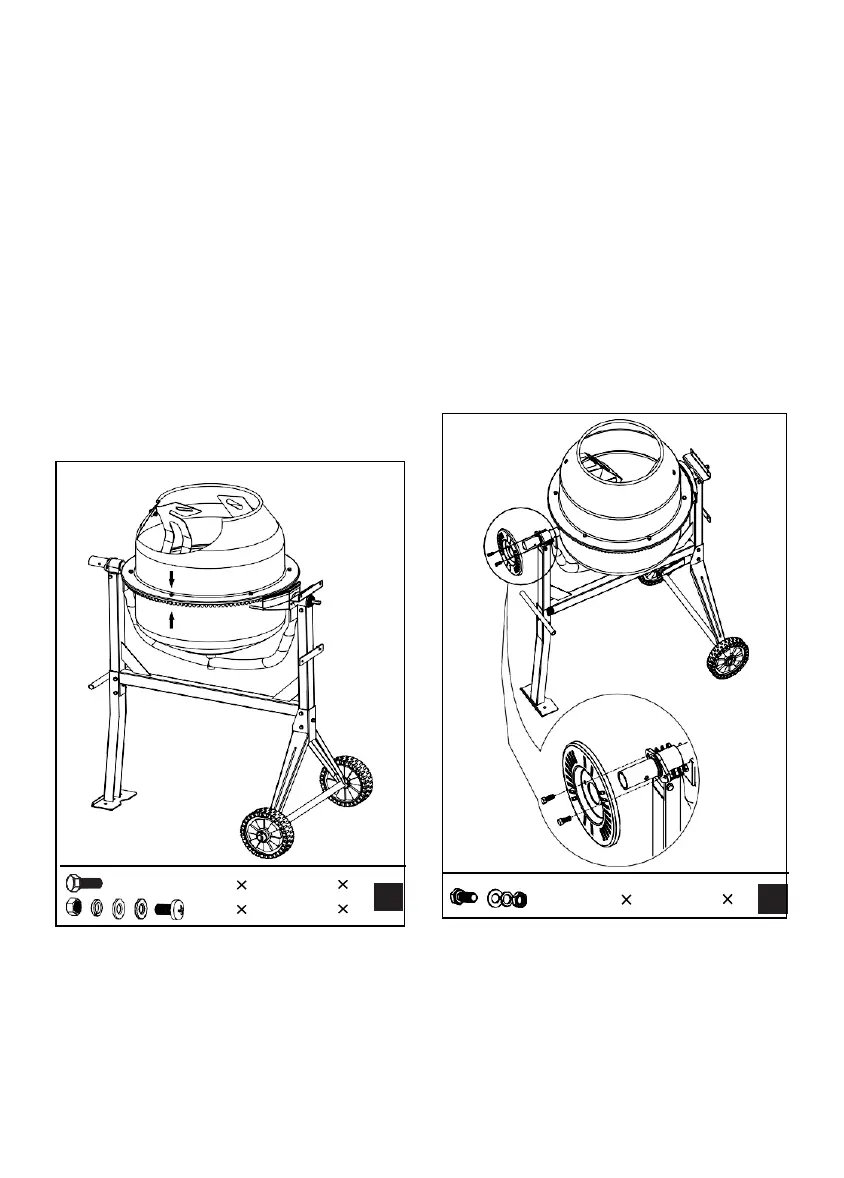

1. Paigaldage trumli ülemine osa ääriku kohale nii,
et paigaldusavad ja märgistusnooled langevad
kokku.
3. Lükake lukustusplaat raami jalal olevale suure
läbimõõduga võllile, nii et hammasvöö on
suunatud sissepoole, nagu on joonisel näidatud.
Kinnitage see kahe M8x25 poldiga, kasutades
mõlema korral mutrit, lukustus- ja lameseibi.
