MÄRKUS. Ratast peab olema võimalik pöörata
ümber poldi nii, et klambril olevad
kõrvad satuksid lukustusplaadil
olevatesse soontesse ja saaksid neist
välja tulla.
ÜLEKANDEMEHHANISMI KARTER

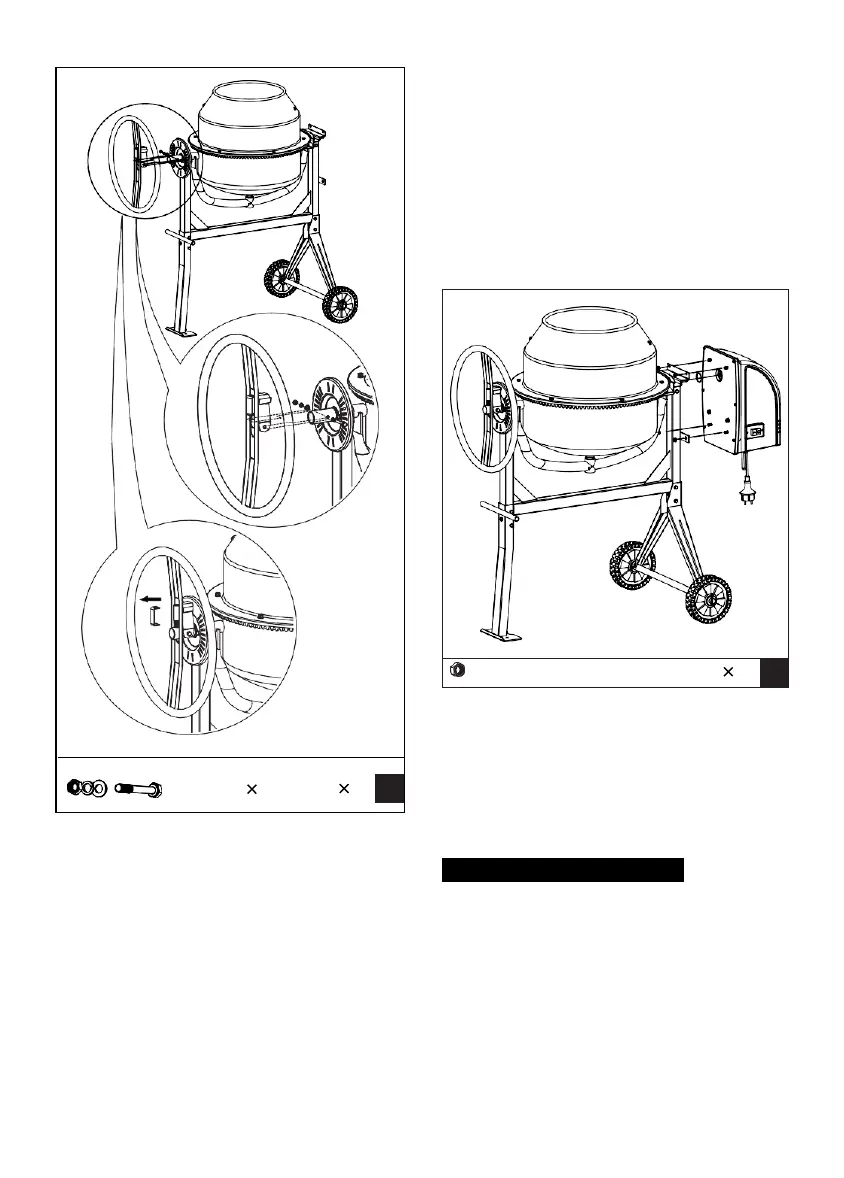

Rihtige liistusooned ühele joonele ja lükake
ülekandemehhanismi karter väikese hammasratta
võllile. Kinnitage karter raamile nelja M8 mutriga.
4. Vedru kinnitatakse hoidikusse paigaldamise
hõlbustamiseks U-kujulise plaadi abil. Lükake
ratas suure läbimõõduga võllile, kuni klambris
olevad avad ühtivad puuritud avaga. Pange
kohale M10x60 kuuskantpeapolt ning keerake
see teiselt poolt kinni mutri, lame- ja lukustusseibi
abil. Keerake mutter klambri külge tugevasti kinni,
kuid mitte nii tugevasti, et see välistaks ratta
pööramist poldi ümber. Vabastage vedru, võttes
selleks ära U-kujulise plaadi.
KÄITUSJUHISEDTRUMLI
KALLUTAMINE
Vedruga koormatud kallutusratas koos
lukustuskõrvadega tagab trumli asendi lihtsa
reguleerimise, trumlit saab lukustada segamis-,
tühjendus- ja hoidmisasendisse.
