Gabarron RF Series - Instrucciones de Instalación

3
MODELOS
RF3P
RF3F
RF3E
RF4P
RF4F
RF4E
RF5P
RF5F
RF5E
RF6P
RF6F
RF6E
RF8P
RF8F
RF8E
RF10P
RF10F
RF10E
RF12P
RF12F
RF12E
RF14P
RF14F
RF14E
ELEMENTOS 3 4 5 6 8 10 12 14
LARGO (cm) 33.5 41.5 49.5 57.5 73.5 89.5 105.5 121.5
FONDO (cm) 10 más 2 cm de separación de la pared
ALTO (cm) 58
PESO (kg) 7,5 9,5 11,5 13 17 20 23,5 27
TENSION 220-240V~
POTENCIA (W) 375 500 625 750 1000 1250 1500 2000
2. INSTRUCCIONES DE INSTALACIÓN
- Abrir la caja de cartón y comprobar que se trata del modelo correcto y que se encuentra en perfectas
condiciones.
- Para obtener resultados óptimos es necesario mantener una distancia mínima de 15 cm entre el radiador y
cualquier material combustible como muebles, cortinas etc.

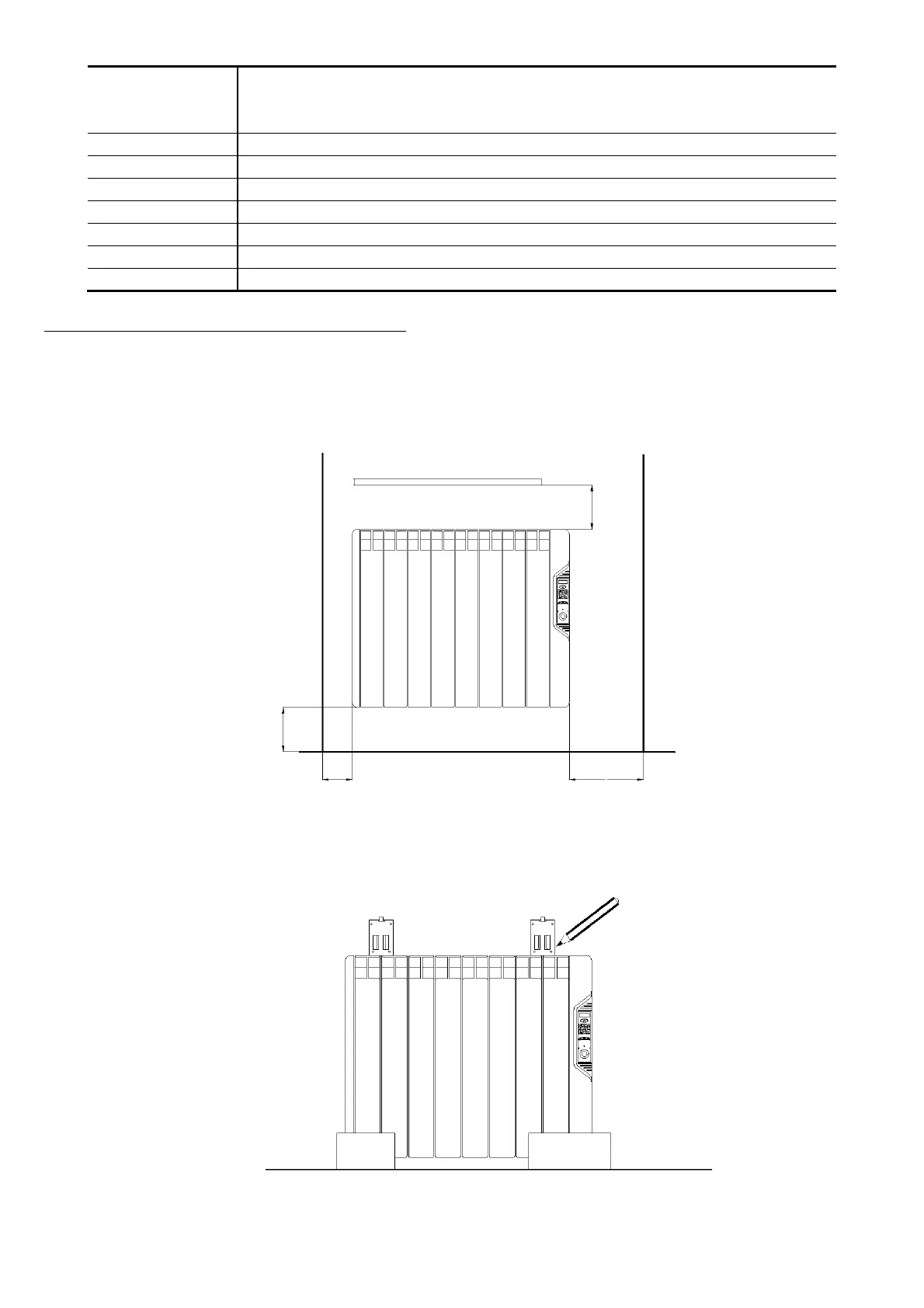

- El resto de distancias que se deben mantener aparecen en la siguiente figura:
Eventual repisa
Mínimo 15cm
Objeto más
próximo a la
derecha
Mínimo 25cm
Lateral de mandos
Mínimo 10cm
Objeto más
próximo a la
izquierda
Mínimo
15cm
- Los tacos y tornillos necesarios para fijar los soportes se encuentran en la bolsa de accesorios.
- Cuelgue el radiador de los soportes
- Al girar el tornillo la pieza de seguridad será empujada hacia abajo. Atornille hasta sentir que se hace tope
con el radiador y repita la operación con el otro soporte.
Elija dos ma
r
cas en cada uno de los
soportes y realice los
correspondientes taladros.
Posicionar marcar y fijar los soportes a la correcta distancia del suelo. Es posible utilizar el propio
radiador como plantilla apoyándolo en las dos protecciones de porexpan del embalaje y encajando encima
los dos soportes tal y como muestra la figura:
