INSTALLATIONSANLEITUNG
Dieses Elektrozaungerät wurde für eine einfache Installa on und Bedienung
entwickelt. Bi e lesen Sie diese Hinweise. Zusätzliche Erdungen können in manchen
Regionen erforderlich sein.
Das Elektrozaungerät montieren
PaddockMaster
PaddockMaster

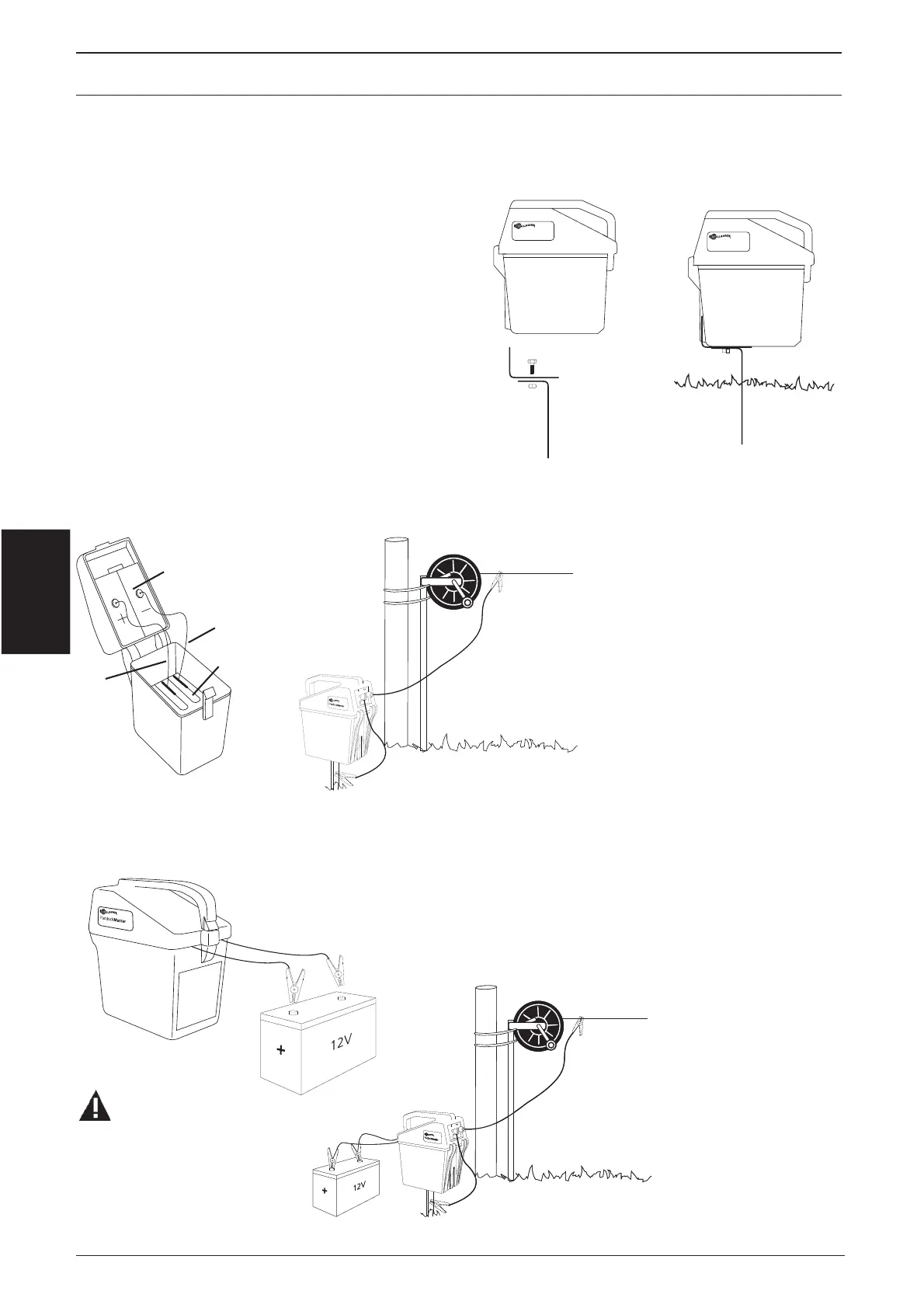

Anschluss der Batterie
Für 9V-Alkaline-TrockenbaƩ erie
Grün
Rot
• Schliessen Sie die grüne
Erdungsleitung an den
Erdstab an.
• Schliessen Sie die rote
Zaunleitung an den Haspel
oder den Zaundraht an
(siehe Zeichnung).
Verbinden Sie die
Leitungen
Rot
Schwarz
BaƩ erie
Für 12V Akku
WARNUNG:
En ernen Sie die interne
Ba erie ehe Sie die externe
12V-Ba erie anschließen.
Rot
Schwarz
Grün
Rot
• Schliessen Sie die
grüne Erdungsleitung
an den Erdstab an.
• Schliessen Sie die
rote Zaunleitung an
den Haspel oder den
Zaundraht an (siehe
Zeichnung).
Rot
Schwarz
Anmerkung: 12 V-B eriekabel - Op onales Zubehör G596003/G59600
Anmerkung: Befes gungsstab - Op onales Zubehör G87801
