Gallagher B45 - Guía de Instalación

Gallagher 3E0709 B20 B35 B45 User Manual
32
Español
GUÍA DE INSTALACIÓN
Este Energizador está diseñado para su fácil manejo e instalación. Por favor lea estas
instrucciones. Puede que sean necesarias conexiones adicionales en algunas zonas.

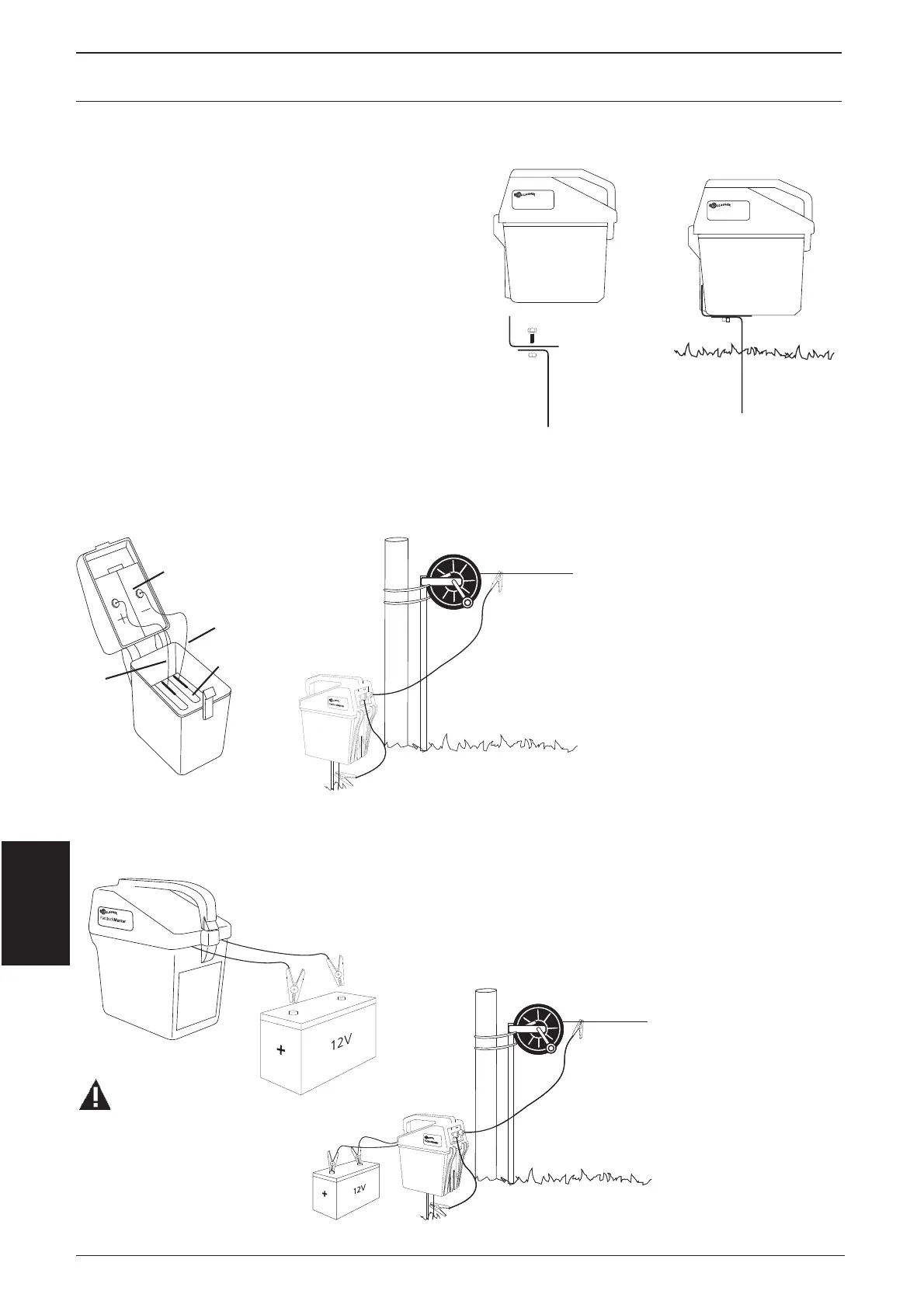

Monte el Energizador
PaddockMaster
PaddockMaster
Conecte la batería
Para pilas alcalinas de 9V
Verde
Rojo
• Conecte el cable de  erra
verde a la pica de  erra.
• Conecte el cable rojo de
la cerca al carrete o al
alambre de la cerca (ver el
diagrama).
Conectores
Rojo
Negro
Pila
Para batería recargable de 12V
AVISO:
Quite la pila interior
antes de conectar la
batería externa de
12 V.
Rojo
Negro
Verde
Rojo
• Conecte el cable
de  erra verde a la
pica de  erra.
• Conecte el cable
rojo de la cerca
al carrete o al
alambre de la cerca
Rojo
Negro
Nota: cable de batería 12 V - Accesorio Opcional G596003/G59600
Nota: Estaca de montaje - Accesorio Opcional G87801
