Gallagher 3E5260 M6000i/M12000i Energizer Manual del Usuario
Español

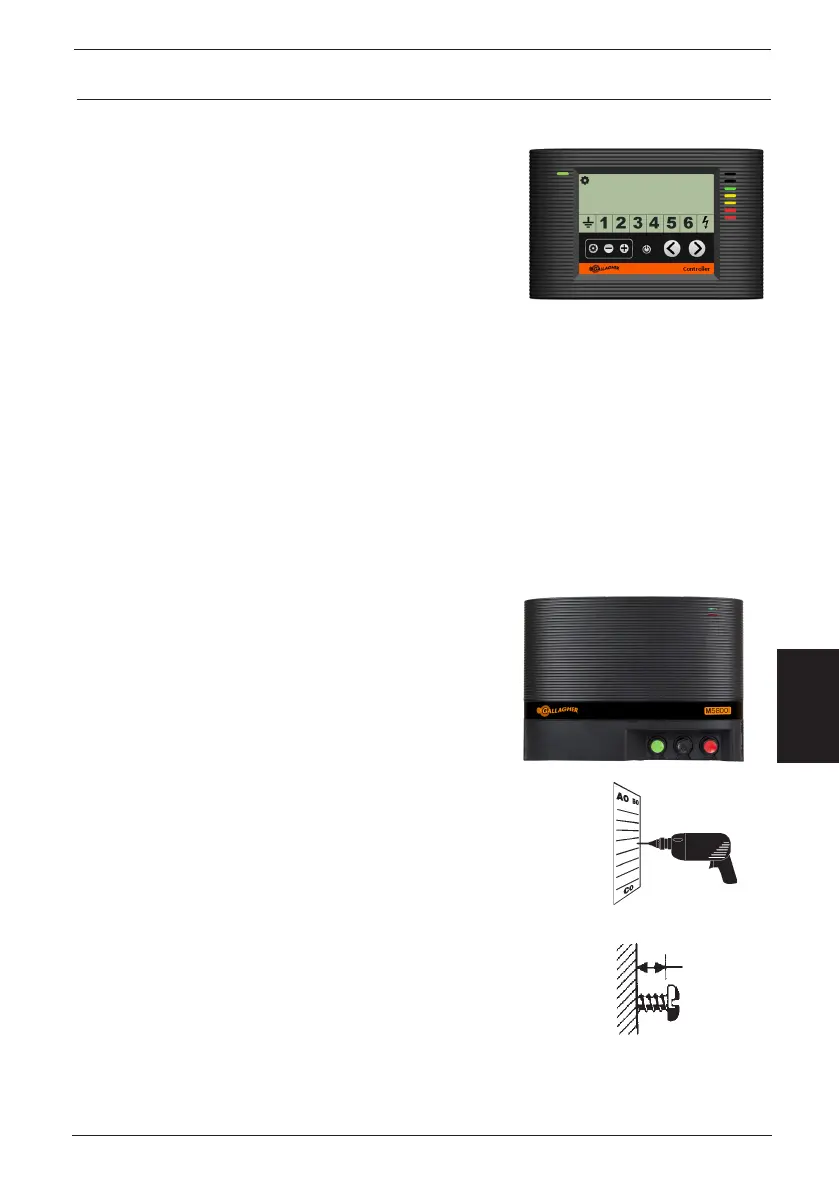

GUÍA DE INSTALACIÓN
Controlador
Monte el controlador en una supercie plana
a unos 3 m del Energizador o hasta 50 m si
uliza un cable alargador*. El controlador es
adecuado para su uso en interior y exterior.
Alternavamente, el soporte en la parte trasera
del controlador se puede extender permiendo
que este se sujete.
a) Quite el protector del controlador
permiendo el acceso a los 4 agujeros para montarlo en cada esquina. Los 4
tornillos se encuentran el la parte trasera del controlador.
b) Ulizando la planlla de la úlma página, taladre cuatro agujeros de 2.5 mm
(A,B,C y D).
c) Fije los tornillos en la pared . Monte la protección negra en el controlador.
d) Lleve el cable del controlador hasta el Energizador y enchúfelo en el conector
de datos en la tapa trasera.
Paso 1: Monte el energizador
Montar el Energizador en una pared, bajo
techo, fuera del alcance de los niños. Instalar
donde no haya riesgo que pase daño mecánico
o de fuego al Energizador. Si es posible, instalar
lejos de otro equipamiento eléctrico pesado, ej.
bombas de agua o otras cosas que puede causar
interferencia eléctrica.
a) Ulizando la planlla aparte, taladre agujeros de dos
agujeros de 3.2mm (E y F) o (G y H).
b) Asegurar los tornillos en la pared dejando la cabeza del
tornillo 12mm (1/8”) fuera de la pared.
c) Poner el Energizador sobre los tornillos y bajarlo sobre
los tornillos de montaje.
d) Quite la tapa naranja de los terminales para ver los
terminales, de la cerca, de erra y de referencia de
erra.
* Para conseguir mayores distancias hasta 200 m, se necesita un cable de
menor resistencia.
b
a
12mm
