35
H
EE
Prog. Off
Kikapcsoltak az цntцzйsi programok (% Run-Time funkciу: 0%).
FF
Elemбllapot-kijelzх:
Amikor villog a Batt. kijelzйs, akkor az elem feszьltsйge a meg-
hatбrozott йrtйk alб csцkken, ki kell cserйlni.
A Batt. kijelzйs eltыnik az elem cserйjekor.
GG
Йrzйkelхkijelzх:
Csatlakoztatott йrzйkelхnйl йs nedves бllapot jelzйsekor lбthatу
az йrzйkelхkijelzйs.
HH
A hйt napjai / цntцzйsi ciklusok:
Az adott nap vagy a programozott цntйzйsi napok йs az
цntйzйsi ciklusok (3
rd
: minden harmadik napon / 2
nd
: minden
mбsodik napon).

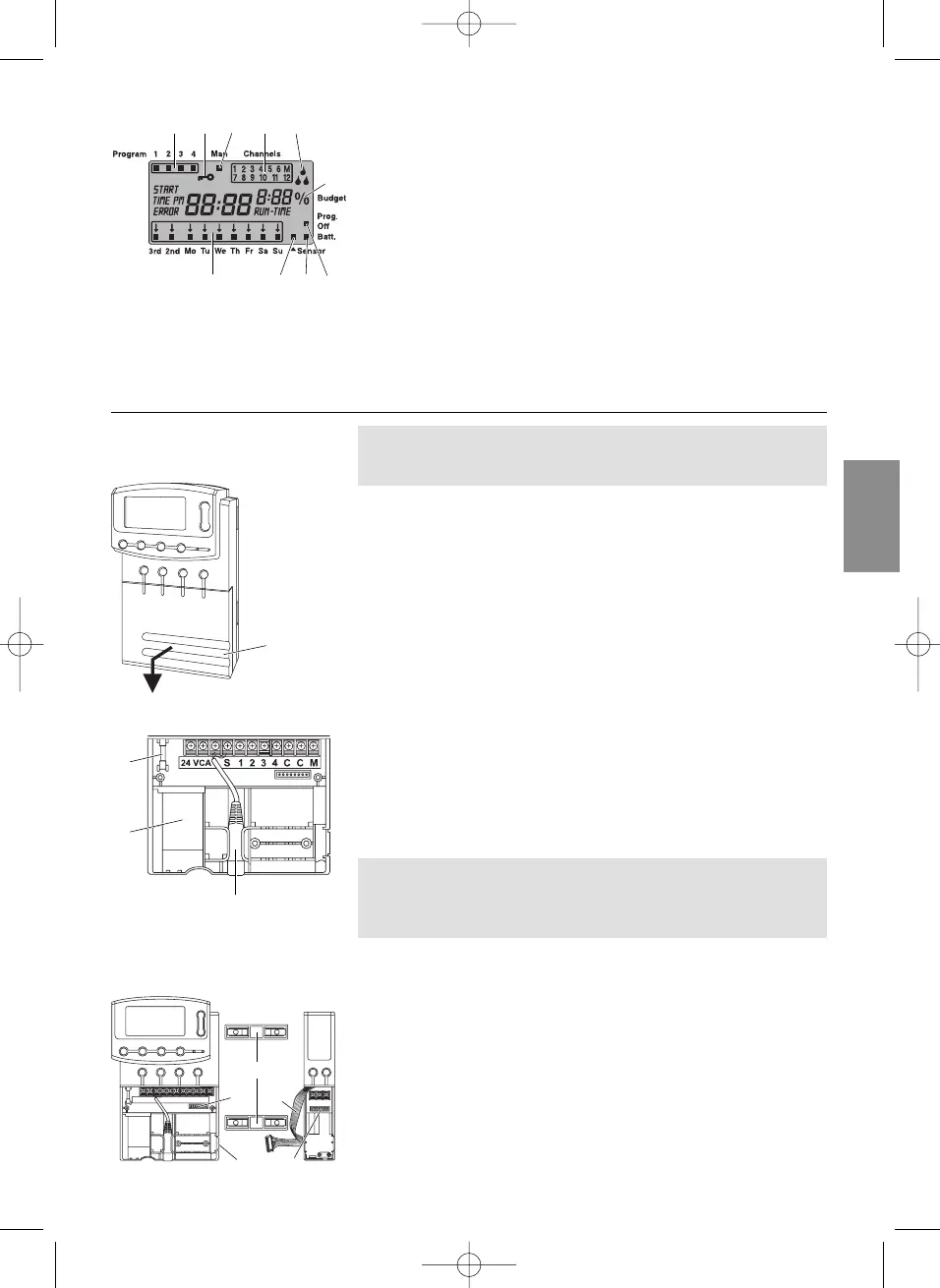

4. Ьzembe helyezйs
Programozбs elхtt az цntцzхrendszer vezйrlхegysйgbe helyez-
zen egy 9 V-os elemet, hogy бramkimaradбs esetйn a progra-
madatok ne vesszenek el.
1. Emelje meg йs hъzza lefelй a fedelet
1
.
2. A hбlozati komponens kбbelйt dugja be a 24 V
~ kapcsokba
йs rцgzнtse csavarral.
3. Dugja be a szelepkбbeleket (pйldбul 7-eres GARDENA
цsszekцtхkбbelt, cikkszбm: 1280 legfeljebb 6 szelephez)
a szбmozott C kapcsokba, йs rцgzнtse csavarral (lбsd a
„Szelepek csatlakoztatбsa“
cнmы pontot is).
4. Helyezze az elemet az elemtartу rekeszbe
2
.
Ьgyeljen a
helyes polaritбsra!
5. Szьksйg szerint dugja be az йrzйkelх kбbelйt (pйldбul a
GARDENA nedvessйgйrzйkelх, cikkszбm: 1187, kбbelйt)
az йrzйkelхcsatlakozбsba
3
.
6. Szьksйg esetйn dugja be a master csatorna
3
kбbelйt
az M йs COM (C) kapcsokba, йs csavarral rцgzнtse (Lбsd
„Mester-csatorna”
).
7. Nyomja vissza a fedelet a csatlakozу rekeszre.
8. Dugja be a 24 V-(AC)-hбlozati komponens csatlakozу dugуjбt
a 230 V-os csatlakozу aljzatba.
A hбlуzati tбpegysйg csatlakoztatбsa kivбltja a Reset funkciуt.
Ezt kцvetхen vбlassza ki a 24 vagy a 12 уrбs kijelzйst, йs бllнtsa
be a pontos idхt. (Lбsd a kezelйsi utasнtбs 5. pontjбt:
„A pon-
tos idх beбllнtбsa”
).
A 2 csatornбs GARDENA bхvнtх modul, cikkszбm: 1277,
opciуkйnt kaphatу. Legfeljebb nйgy bхvнtх modul csatlakoztathatу,
ezzel az alapegysйggel 12 csatorna vezйrelhetх.
1. Tцrje ki az цntцzхrendszer vezйrlхegysйgйbхl (vagy a mбr
csatlakoztatott bхvнtх modulokbуl) a
4
fьlet.
2. Helyezze be az цsszekцtх tagokat
8
az цntцzхrendszer vezйr-
lхegysйgйbe (vagy a mбr csatlakoztatott bхvнtх modulba), йs
tolja be a bхvнtх modult.
3. Kцsse цssze a bхvнtх modul kбbelйt
5
a vezйrlхegysйg csatla-
kozуjбval
6
, (tovбbbi bхvнtх modul csatlakoztatбsakor a bхvнtх
modulokat ugyancsak a bхvнtх modul csatlakozуjбval
7
kell
цsszekapcsolni).
Az цntцzхrendszer
vezйrlхegysйg csatlakoztatбsa:
A bхvнtх modul
csatlakoztatбsa:
7
5
4
6
8
1
0
2
3
H G F E
B C
D
9 0 A
