noire (-) en contact avec le châssis métallique du véhicule et
la sonde rouge (+) en contact avec le connecteur de borne
de sortie. Le câble de sortie de l’alternateur est toujours les
plus gros câble branché sur l’alternateur (voir la fig. 3).
L’aiguille du multimètre devrait indiquer 12 volts ou plus. Si
elle oscille sporadiquement, il se peut que le branchement
du câble ait besoin d’être resserré. Si le régime de ralenti du
moteur est inférieur à la valeur spécifiée dans le manuel du
véhicule, l’indication de tension sera plus basse. Si la
tension de sortie est excessivement basse, il est possible
que l’alternateur ait besoin d’être réparé ou remplacé.
Lors des mesures du circuit
électrique d’un véhicule, certaines précautions sont
nécessaires : se tenir à l'écart des pales du ventilateur,
des courroies et autres pièces mobiles du moteur. Tenir
le multimètre et ses fils à distance des pièces mobiles.
4.3 Piles d’usage domestique
Pour tester les piles d’usage domestique de 1,5 à 9 volts,
mettre le sélecteur fonctions/gammes sur 10 “DC V”. Mettre
la sonde d'essai rouge (+) en contact avec la borne (+) de la
pile, et la sonde d'essai noire (-) en contact avec la borne (-)
de la pile. Consulter l’échelle de 0 à 10 V pour déterminer
l’état de la pile.
5. Mesure d’intensité c.c. (mA)
1) Insérer les connecteurs des fils de sonde à fond dans les
jacks d’entrée appropriés.
2) Mettre le sélecteur fonctions/gammes sur la position 250
“DC mA”.
3) Brancher les sondes d’essai en série (en ligne) avec le
circuit afin que le courant de celui-ci traverse le multimètre
pour pouvoir effectuer la mesure. Si l’aiguille du
multimètre oscille vers la gauche, inverser les sondes.
Lire la mesure sur l’échelle de 0 à 250.
Mesures courantes d’intensité c.c. (en mA)
Un milliampère est un millième d’ampère, par conséquent,
250 milliampères représentent 250 millièmes d’ampère. La
fonction 250 mA du multimètre est couramment utilisée par
les techniciens en électronique et les bricoleurs pour
contrôler divers circuits à basse tension. Bien qu’elle ne soit
pas normalement utilisée pour le contrôle des circuits
électriques résidentiels, cette fonction permet de mesurer
l’appel de courant (en milliampères) d’articles ménagers tels
que des lampes de poche et autres appareils fonctionnant
sur piles ne consommant pas plus de 250 mA. Dans la figure
4, la sonde rouge (+) est connectée sur la borne (+) de la
pile de la lampe et la sonde noire (-) sur l’ampoule. Le
multimètre indique alors l’appel de courant lorsque
l’interrupteur de la lampe est en position de MARCHE.
Ne pas appliquer de tension sur les
sondes lorsque le multimètre est en gamme de milliampères.
Voir Sécurité n° 8.
43 44

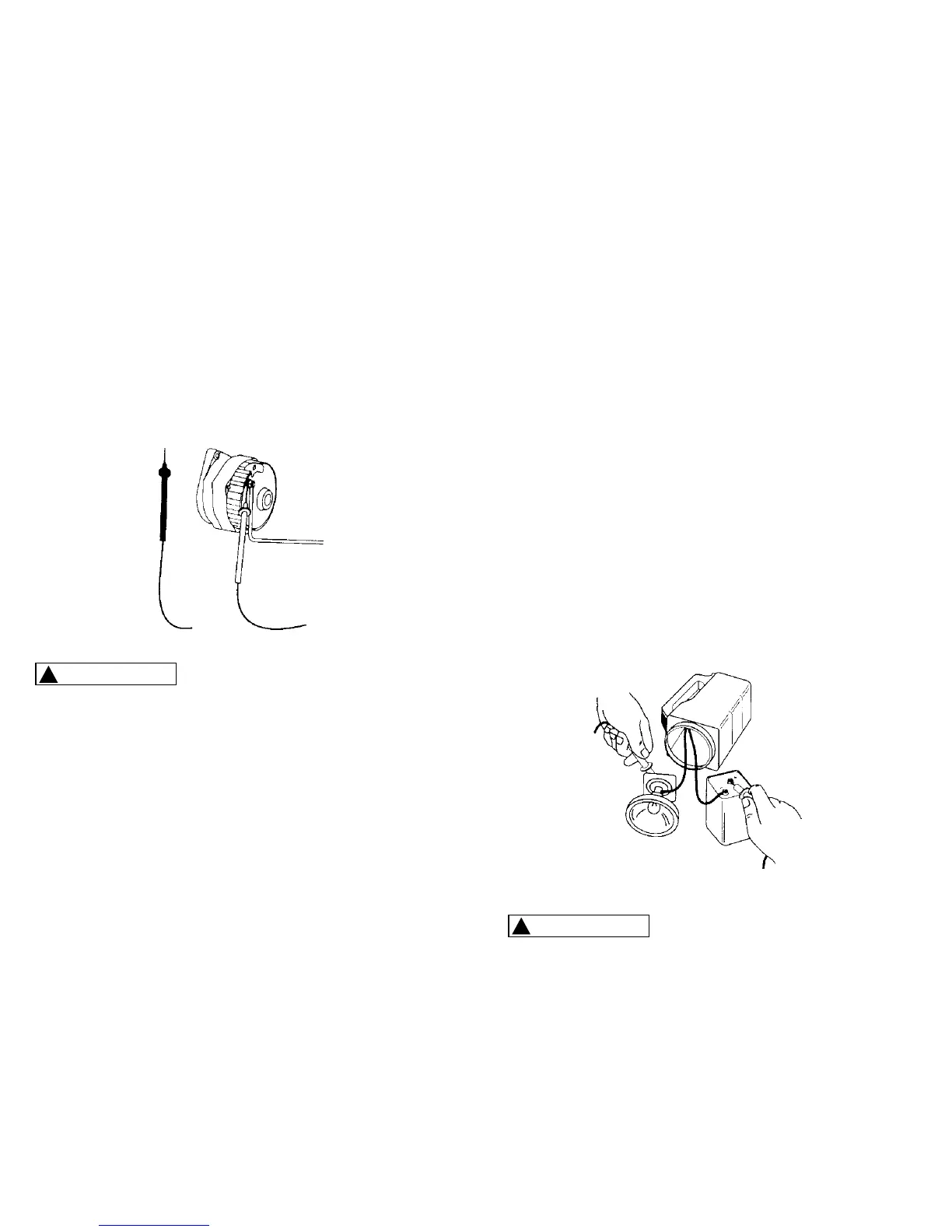

Figure 3
Figure 4
