7. Mesures de résistance/continuité
Pour les mesures de résistance et de continuité, l’appareil
testé DOIT ETRE HORS TENSION.
1) Insérer les connecteurs des fils de sonde à fond dans les
jacks d’entrée appropriés.
2) Mettre le sélecteur fonctions/gammes sur la gamme
d’ohms “X1K” (résistance indiquée multipliée par 1000) et
mettre les sondes en contact l’une avec l’autre. Tourner
lentement la molette de réglage du zéro jusqu’à ce que
l’aiguille se trouve sur le zéro à l’extrémité droite de la
gamme d’ohms. Si l’aiguille ne peut pas être mise à zéro,
installer une pile AA de 1,5 V neuve (voir Remplacement
de la pile).
3) Mettre les sondes d’essai en contact avec la résistance ou
le circuit hors tension à tester. Relever la valeur mesurée
sur l’échelle d’ohms verte et la multiplier par 1000. Dans
le cas de tests de continuité élémentaires, l’aiguille doit
aller jusqu’à l’extrémité droite de l’échelle d’ohms si la
continuité existe.
Remarque : lors du passage de la gamme d’ohms à une
autre fonction ou vice versa, toujours régler l’aiguille sur le
zéro avant de prendre une autre mesure. Si l’aiguille n’est
pas remise au zéro avant de prendre une mesure de
résistance/continuité, le résultat sera inexact.
Mesures courantes de résistance/continuité
Le contrôle de la continuité de circuits électriques est
probablement la plus courante des opérations de dépannage
domestique. NE JAMAIS OUBLIER QU'UN TEL
CONTROLE NE DOIT ETRE EFFECTUE QU'APRES MISE
HORS TENSION DU CIRCUIT. Pour les contrôles de
continuité, la polarité des sondes d'essai n'entre pas en ligne
de compte.
7.1 Rallonges
Débrancher la rallonge. Mettre le sélecteur
fonctions/gammes sur la gamme d’ohms “X1K”. Mettre une
des sondes d'essai en contact avec l'une des broches de la
rallonge et insérer l'autre dans une des fentes de la prise, à
l'autre bout de la rallonge, en s'assurant que les deux fils
soient bien en contact (voir fig. 9). Si l’aiguille ne se met pas
sur -0- ohm, insérer la sonde dans l’autre fente en veillant à
nouveau à obtenir un bon contact. Si l’aiguille ne bouge
toujours pas, il existe une rupture dans la rallonge et celle-ci
doit être remplacée.
7.2 Cordon des appareils électroménagers
Débrancher l'appareil de la source d'alimentation. Mettre
l'interrupteur en position de MARCHE. Mettre les sondes
d'essai en contact avec les broches du cordon. Le
multimètre doit indiquer une résistance faible. Si ce n’est pas
le cas, courber le cordon alors que les fils sont toujours en
contact avec les broches métalliques. Si l’aiguille oscille
sporadiquement lorsque le cordon est courbé, il se peut que
l’un des conducteurs soit rompu. Si l’aiguille reste
complètement immobile, il peut y avoir un circuit ouvert dans
l'appareil. S’il est établi que le cordon n'est pas en cause,
envisager de démonter l'appareil pour déterminer l'origine du
problème. Consulter le manuel d'utilisation de l'appareil.
Certains fabricants exigent que leurs produits ne soient
entretenus que par un technicien réparateur agréé.
7.3 Fusibles
Remarque : après avoir coupé l'alimentation, toujours retirer
un fusible de sa douille avant de le vérifier. Pour les fusibles
47 48

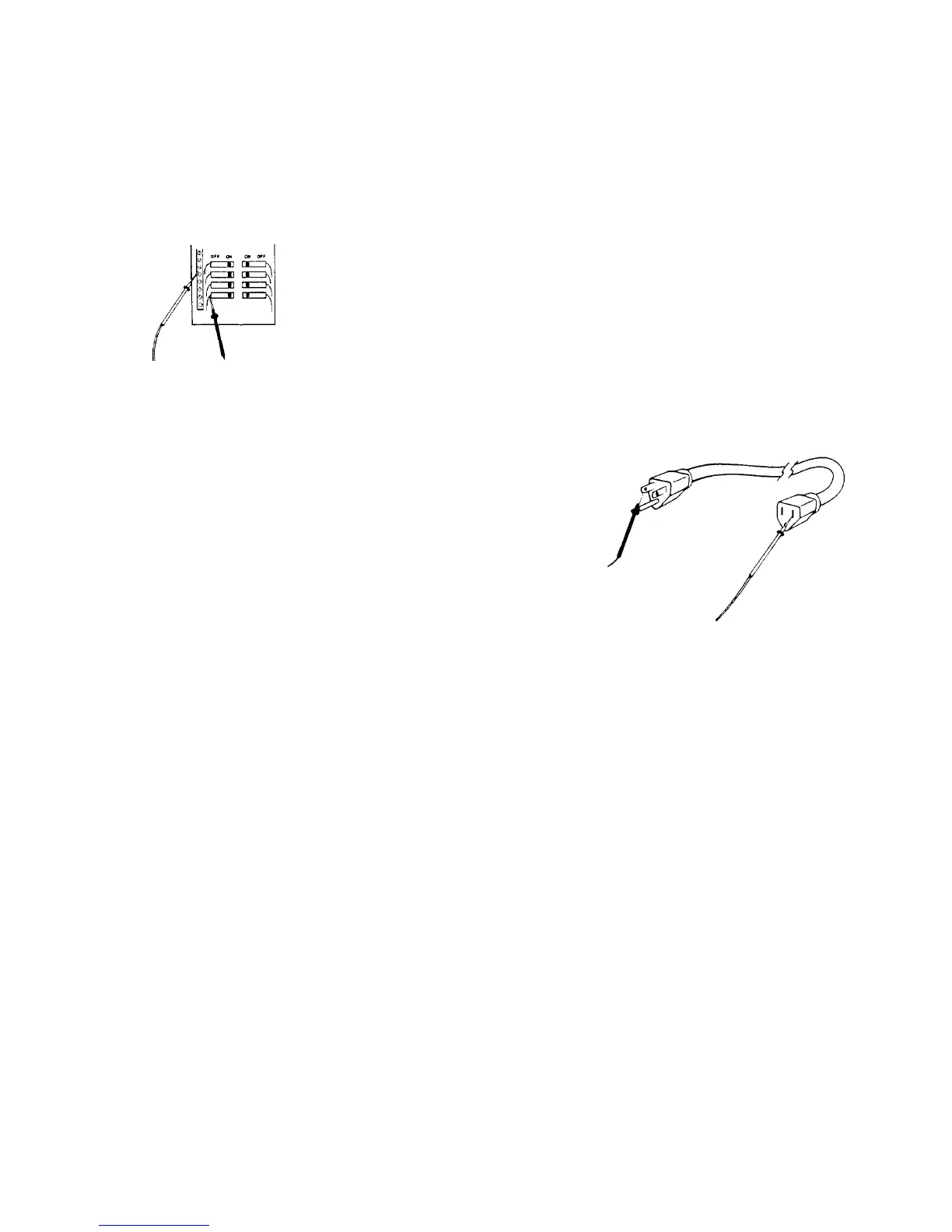

Figure 8
Figure 9
