à cartouche, mettre les sondes d'essai en contact avec
chaque extrémité du fusible (voir fig. 10). Si le fusible est en
bon état, l’aiguille doit indiquer -0- ohms. Si ce n’est pas le
cas, remplacer le fusible. Pour les fusibles bouchon, mettre
une sonde d'essai sur le contact inférieur et l'autre, sur le
contact fileté métallique (voir fig. 11). Sur les fusibles
temporisés/inviolables, l'autre contact métallique est à la
partie supérieure de la céramique filetée.
7.4 Commutateurs
Couper l'alimentation du circuit que commande le
commutateur. Au besoin, retirer le commutateur. Le mettre
en position de MARCHE et mettre les sondes d'essai en
contact avec ses bornes (voir fig. 12). Si le commutateur est
en bon état, l’aiguille doit indiquer -0- ohms. Si ce n’est pas
le cas, remplacer le commutateur. Pour les autres modèles,
tels que les commutateurs tripolaires ou bipolaires
bidirectionnels (MARCHE/ARRET/MARCHE), chaque
position MARCHE doit être testée. Inverser les sondes
d'essai sur les bornes pour déterminer quelle paire
commande la position de MARCHE.
7.5 Eléments chauffants
Les appareils électroménagers tels que les cafetières et les
chauffe-eau comportent des éléments chauffants qui doivent
parfois être dépannés. Avant d'en contrôler la continuité,
débrancher leurs éléments chauffants. Mettre chacune des
sondes d'essai en contact avec une des extrémités de
l'élément, et noter l'indication de l’aiguille. Elle doit
correspondre à une résistance faible. Si l’aiguille reste
immobile, l'élément chauffant est brisé. Si la continuité existe
dans les éléments, vérifier la continuité de leurs circuits
d'alimentation.
7.6 Thermostats
S'assurer que la commande du thermostat est sur ARRET.
Retirer le couvercle du thermostat. Placer les sondes d'essai
sur les points de contact du thermostat. L’aiguille doit
indiquer -0- ohms. Si ce n’est pas le cas, l'un des éléments
peut être débranché ou brisé.
8. Mesure des décibels
La fonction de décibels de ce multimètre permet de mesurer
le gain des transistors de circuits électronique, ce qui n’a
rien à voir avec la mesure de niveau acoustique. Cette
fonction est principalement utilisée par les techniciens en
électronique pour mesurer le gain des transistors et elle est
rarement utilisée pour les projets domestiques.
1) Insérer les connecteurs des fils de sonde à fond dans les
jacks d’entrée appropriés.
2) Mettre le sélecteur fonctions/gammes sur l’une
quelconque des gammes de tension c.a. et lire la valeur
en décibels sur l’échelle (rouge) du bas du cadran. Selon
la gamme de tension c.a. choisie, il sera nécessaire de
calculer la valeur réelle en utilisant le tableau de
conversion se trouvant en bas et à droite du cadran.
Important : pour les mesures absolues de décibels,
l’impédance du circuit doit être d’au moins 600 ohms. -0-
décibels = 1 milliwatt à une impédance de 600 ohms
(équivalente à 0,775 volts sur 600 ohms).
49 50

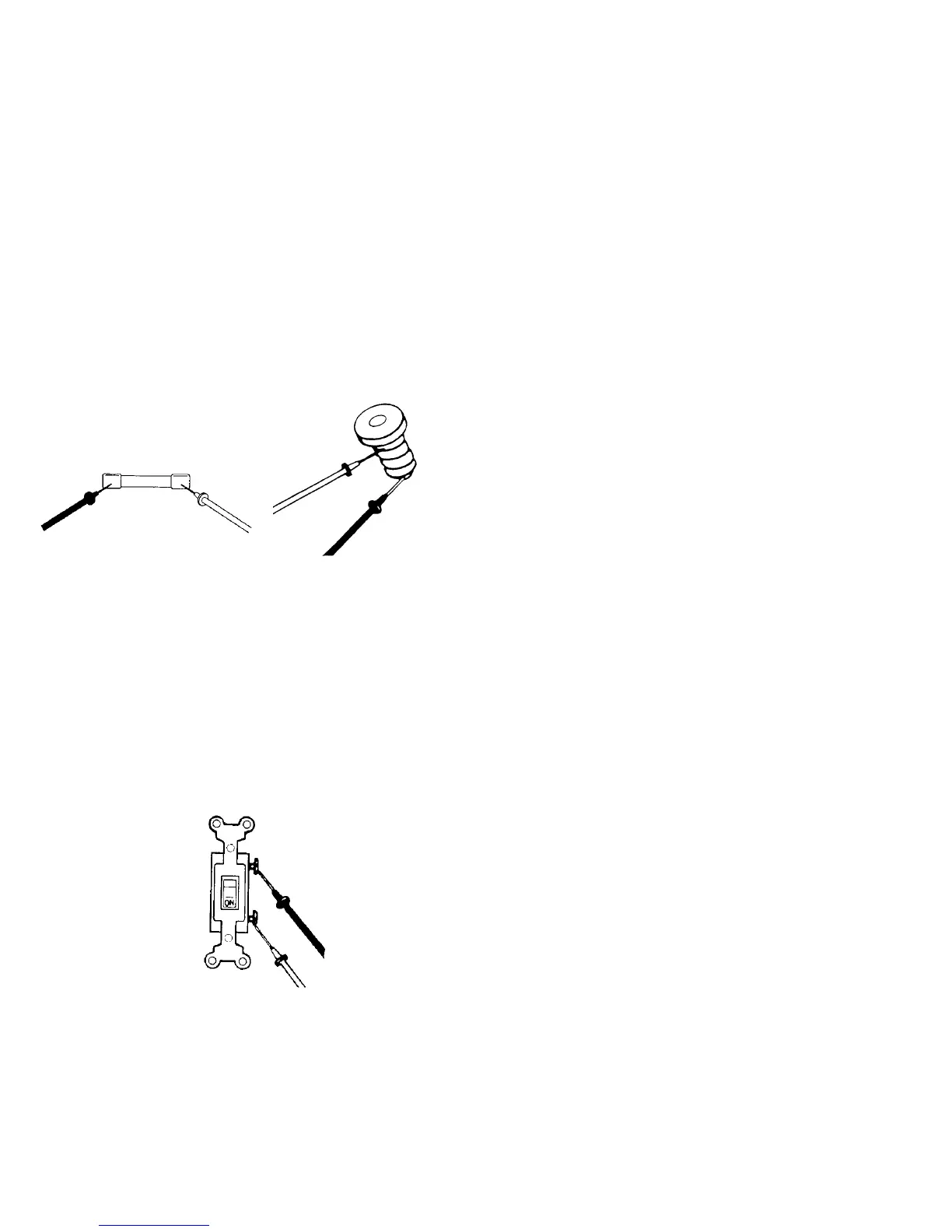

Figure 11Figure 10
Figure 12
