6. Mesures de tension c.a.
1) Insérer les connecteurs des fils de sonde à fond dans les
jacks d’entrée appropriés.
2) Mettre le sélecteur fonctions/gammes sur la gamme de
tension c.a. appropriée. Si la tension est inconnue, utiliser
la gamme la plus élevée. Si la tension appliquée tombe
dans une gamme inférieure, mettre le sélecteur sur la
position appropriée afin d’obtenir une précision maximum.
3) Mettre les sondes en contact avec le circuit testé. Avec la
tension c.a. la polarité des sondes est sans importance.
Utiliser le tableau ci-dessous comme guide pour
l’interprétation des mesures de tension c.a. :
10 0-10 1
50 0-50 1
250 0-250 1
500 0-50 10
Mesures courantes de tension c.a.
6.1 Prises murales

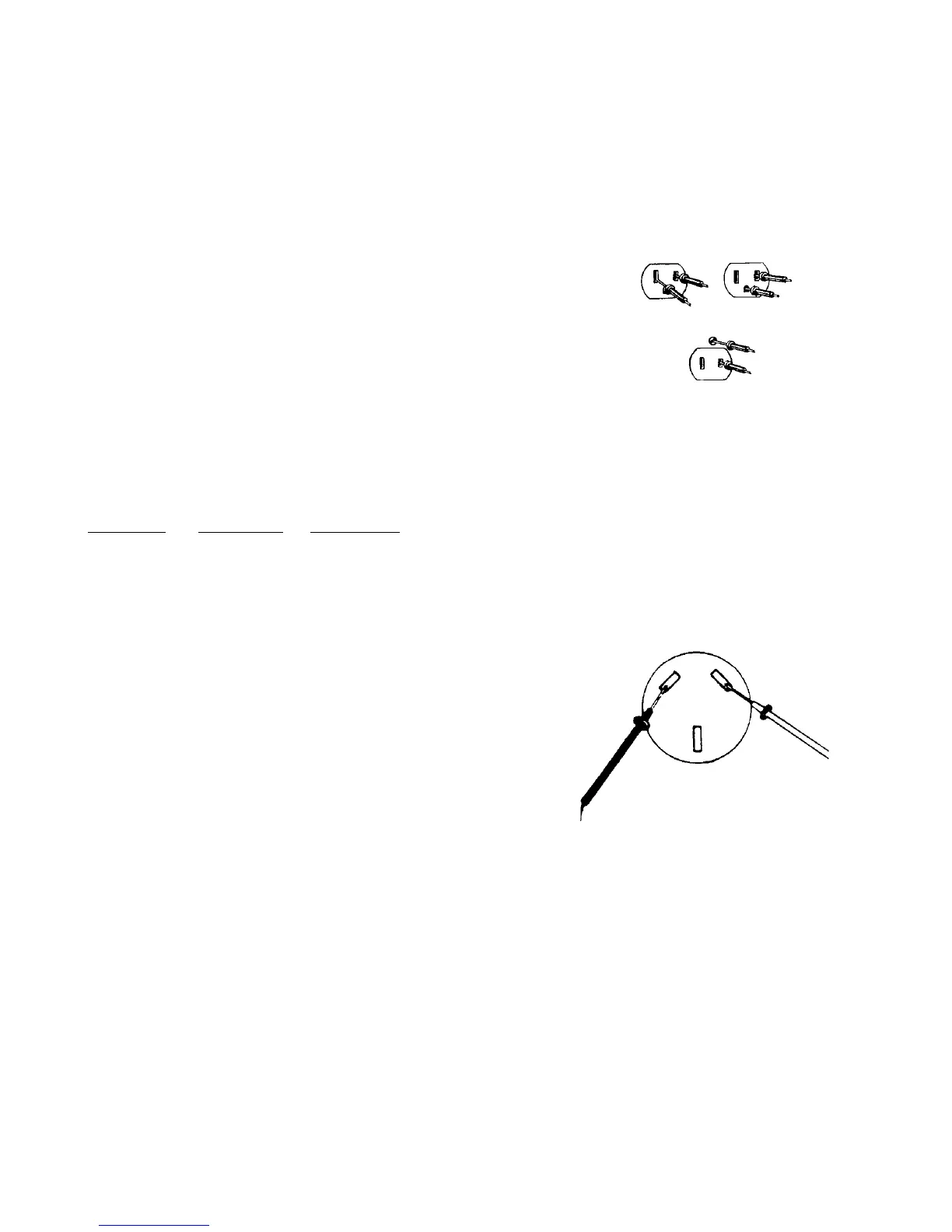

Si la prise est commandée par un commutateur, s’assurer
que ce dernier est en position MARCHE. Régler le sélecteur
fonctions/gammes sur 250 “AC V”. Mettre les sondes d'essai
en contact avec les fentes “sous tension” et “neutre” de la
prise (voir fig. 5A). L’aiguille doit indiquer 120 V c.a. sur
l’échelle de 0 à 250. Pour s'assurer que la prise est
correctement mise à la terre : mettre une sonde d'essai en
contact avec la fente “sous tension” (étroite) de la prise, et
l'autre en contact avec la fente de terre. Le multimètre doit
indiquer 120 V c.a., comme précédemment. Pour vérifier la
mise à la terre des prises non polarisées (fig. 6) : mettre les
sondes d'essai alternativement en contact entre les fentes
de la prise et la vis de la plaque murale. Le multimètre doit
indiquer 120 V c.a. lorsqu'une sonde est mise en contact
avec la fente “sous tension” de la prise. Si le contact avec la
terre ne peut pas être établi sur la vis de la plaque murale,
déposer la plaque et mettre la sonde d'essai en contact avec
la boîte électrique, comme précédemment. Le multimètre
doit indiquer 120 V c.a. lorsqu'une sonde d'essai est en
contact avec la boîte électrique, et l'autre avec la fente “sous
tension” de la prise. Si ce n’est pas le cas, la prise n'est pas
correctement mise à la terre.
6.2 Prises d’appareils électroménagers
Régler le sélecteur fonctions/gammes sur 250 “AC V”.
Mettre les sondes d'essai en contact avec les fentes de la
prise. Le multimètre doit indiquer 240 V c.a. entre les deux
fentes “sous tension” de la prise, et 120 V c.a. entre la fente
de terre et n'importe laquelle des fentes “sous tension”
(voir fig. 7).
6.3 Panneau de disjoncteurs
Pour contrôler l'état des disjoncteurs, régler le sélecteur
fonctions/gammes sur 250 “AC V”. Mettre une sonde d'essai
en contact avec le neutre (collecteur) de la plaque à bornes
du panneau de disjoncteurs, et l'autre avec la borne du
disjoncteur (voir fig. 8). Le multimètre doit indiquer 120 V c.a.
sur l’échelle de 0 à 250.
45 46
Gamme de
tension c.a.
Lire l’échelle
suivante
et multiplier la
mesure par :
Figure 5
Figure 6
5A
5B
Figure 7
