4
Utiliza una broca de paleta de 25 mm (1 in) para realizar el
orificio para el cable en el centro.
5
Coloca la almohadilla de sellado
Á
en el fondo del soporte
de montaje en superficie y alinea los tornillos de montaje.
6
Utiliza los tornillos M4 suministrados para fijar el soporte de
montaje a la superficie donde instalarás el dispositivo.
7
Pasa el cable
Â
a través del orificio para el cable de 25 mm
(1 in) y conéctalo a la antena.
8
Asegúrate de que la junta grande
Ã
está colocada en la
parte inferior de la antena, coloca la antena en el soporte de
montaje en superficie y gírala hacia la derecha para ajustarla
en su sitio.
9
Fija la antena al soporte de montaje con el juego de tornillos
M3 suministrado
Ä
.
10
Pasa los cables lejos de fuentes de interferencias
electrónicas.
Montaje de la antena con el cable colocado fuera del
poste
Antes de montar la antena de forma permanente, comprueba la
ubicación de montaje para ver si funciona correctamente
(Comprobación de la ubicación de montaje, página 14).

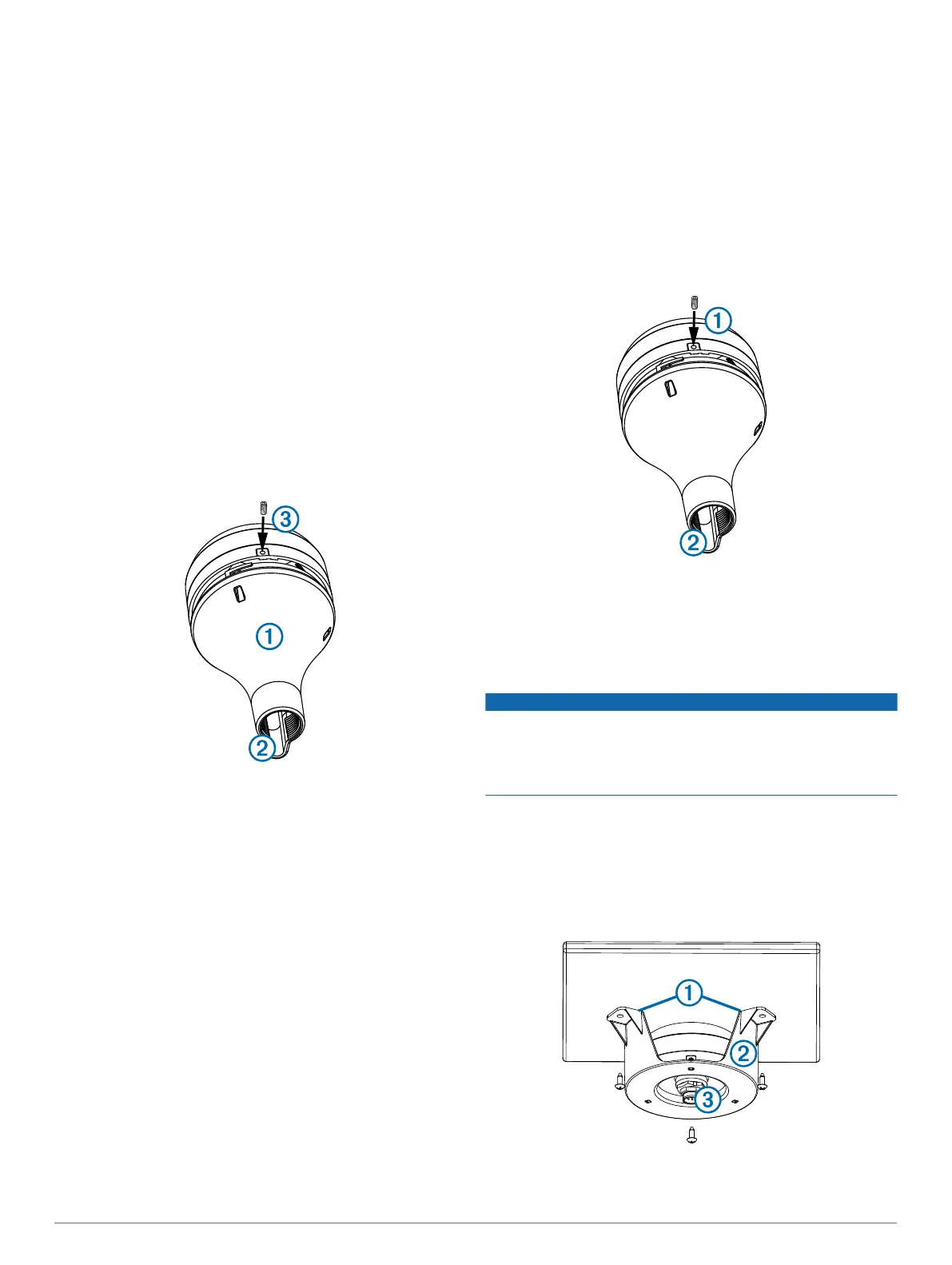

1
Pasa el cable a través del adaptador de montaje en poste
À
y colócalo en la ranura vertical
Á
a lo largo de la base del
adaptador de montaje en poste.
2
Atornilla el adaptador de montaje en poste estándar con tubo
roscado de diámetro exterior de 1 in, 14 roscas por pulgada
(no incluido).
No aprietes el adaptador del poste en exceso.
3
Conecta el cable a la antena.
4
Coloca la antena en el adaptador de montaje en poste y
gírala hacia la derecha hasta que encaje en su sitio.
5
Fija la antena al adaptador con el juego de tornillos M3
suministrado
Â
.
6
Tras instalar la antena en el soporte de montaje en poste,
rellena el espacio sobrante en la ranura de cable vertical con
sellador marino (opcional).
7
Acopla el soporte al casco si no está ya acoplado.
8
Pasa los cables lejos de fuentes de interferencias
electrónicas.
Montaje de la antena con el cable colocado a través
del poste
Antes de montar la antena de forma permanente, comprueba la
ubicación de montaje para ver si funciona correctamente
(Comprobación de la ubicación de montaje, página 14).
1
Coloca un soporte en poste estándar con tubo roscado de
diámetro exterior de 1 in, 14 roscas por pulgada (no incluido)
en la ubicación deseada y marca el centro aproximado del
poste.
2
Perfora un orificio con una broca de 19 mm (
3
/
4
in) para
pasar el cable.
3
Fija el poste al casco.
4
Enrosca el adaptador de montaje en poste en el poste.
No aprietes el adaptador en exceso.
5
Pasa el cable a través del poste y conéctalo a la antena.
6
Coloca la antena en el adaptador de montaje en poste y
gírala hacia la derecha hasta que encaje en su sitio.
7
Fija la antena al adaptador con el juego de tornillos M3
suministrado
À
.
8
Tras instalar la antena en el soporte de montaje en poste,
rellena la ranura del cable vertical
Á
con sellador marino
(opcional).
9
Pasa los cables lejos de fuentes de interferencias
electrónicas.
Montaje de la antena bajo cubierta
AVISO
Antes de fijar el soporte de montaje bajo cubierta a la superficie,
asegúrate de que los tornillos incluidos no penetran en la
superficie. Si los tornillos incluidos son demasiado largos, debes
comprar tornillos adecuados a la superficie para realizar la
instalación.
Antes de montar la antena de forma permanente, comprueba la
ubicación de montaje para ver si funciona correctamente
(Comprobación de la ubicación de montaje, página 14).
Debido a que la antena no puede adquirir señales a través del
metal, solo debe montarse bajo una superficie de fibra de vidrio.
1
Coloca las almohadillas adhesivas
À
en el soporte de
montaje bajo cubierta
Á
.
2
Coloca la antena en el soporte de montaje bajo cubierta.
Instrucciones de instalación 15
