远程 GPS 天线安装说明
警告
请参阅 GPS 设备产品包装盒中的 重要安全和产品信息指南，了解
产品警告和其他重要信息。
小心
在钻孔、切割或研磨时总是戴上防护眼镜、护耳用具和防尘面具。
注意
钻孔或切割时，始终检查表面反面的情况。
安装此天线后，天线会向兼容的 Garmin 海图仪提供更强的 GPS
信号。 此天线采用 BNC 连接器来连接兼容 Garmin 海图仪上标
有 ANTENNA 或 EXT GPS 的端口。

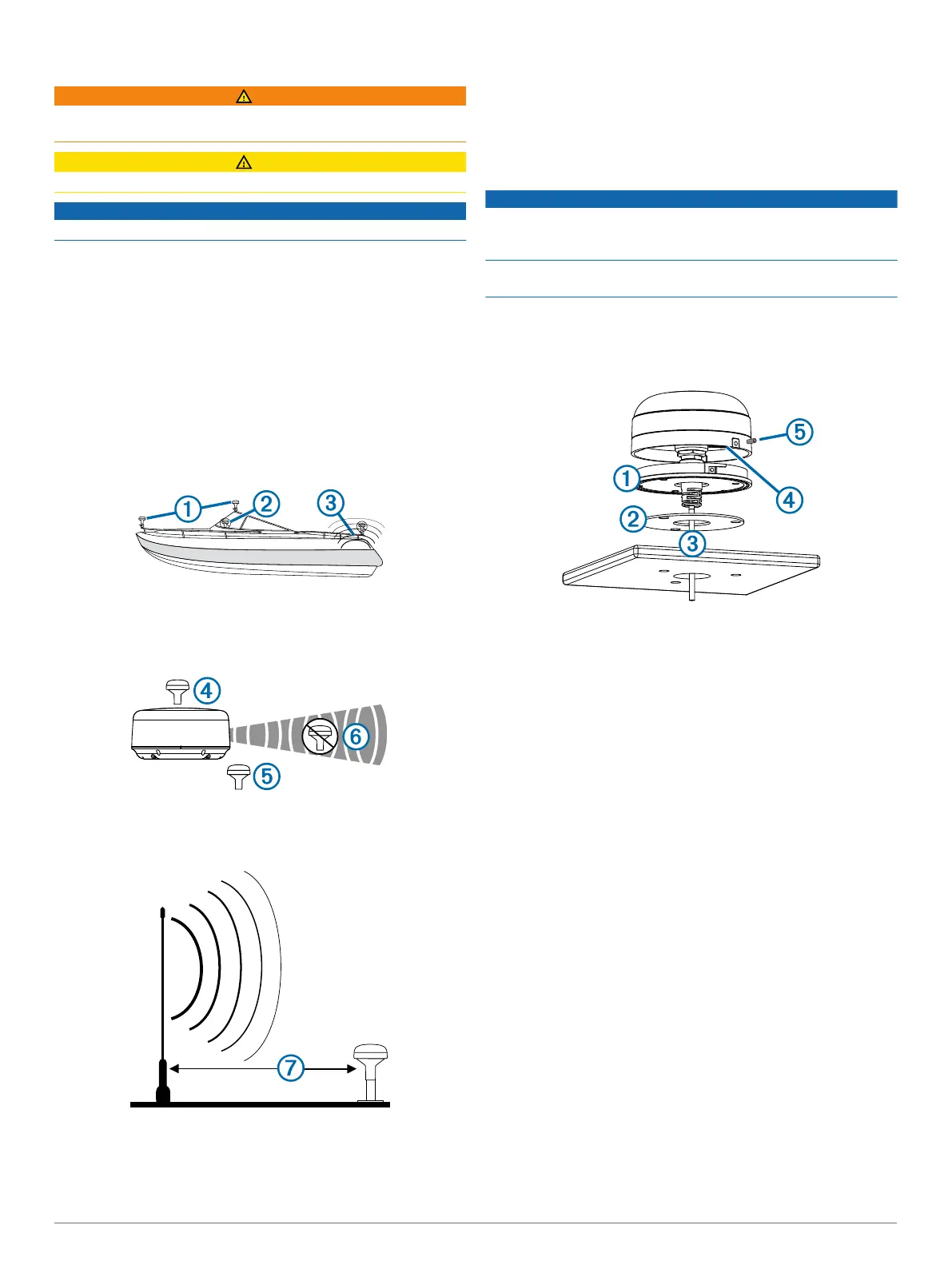

天线安装注意事项
您可以将天线安装在平整表面上，将其安装在玻璃纤维下或将其连
接至标准的 1 英寸 OD 管螺纹电极（每英寸 14 个螺纹，不随附）。
您可以将电缆连接至电极外部或电极中。 要获得最佳性能，选择
天线安装位置时，请考虑以下准则。
• 为避免干扰磁罗盘，天线与罗盘的距离不应小于产品规格中列
出的罗盘安全距离值。
• 为确保获得最佳信号，天线应安装在四周都具有开阔无遮挡的
天空下
À
。
• 不应将天线安装在船只上层结构
Á
、天线罩或桅杆遮盖的位置。
• 天线不应安装在发动机或其他电磁干扰 (EMI) 源
Â
附近。
• 如果有雷达，天线应装在雷达路径上方
Ã
。 如有必要，可以将
天线装在雷达路径下方
Ä
。
• 不应将天线直接安装雷达路径中
Å
。
• 天线与雷达波束路径或 VHF 对讲机天线
Æ
之间的距离应至少
为 3 英尺（1 米），最好更远。
• 在帆船上，要防止因过度倾斜导致的错误速度读数，不应将天
线安装在天线杆高处。
• 天线靠近水面时，将提供更稳定的读数。
测试安装位置
1
将天线临时安装到首选安装位置中，以测试其是否能正常工作。
2
如果发现干扰其他电子设备，将天线移至其他位置并重新测试。
3
重复步骤 1–2，直到观察到满格或可接受的信号强度。
4
永久性地安装天线。
表面安装天线
注意
如果使用螺丝将托架安装到玻璃纤维上，建议使用锥口钻钻头仅在
顶部凝胶层钻一个埋头孔。 这有助于避免在拧紧螺丝时，凝胶层
发生任何裂化。
旋入玻璃纤维中时，如果过分拧紧，可能会钉入不锈钢螺丝。
Garmin 建议将防卡润滑油涂抹于螺丝上，然后再安装这些螺丝。
永久性安装天线之前，必须先测试安装位置以检查天线是否能正常
工作（测试安装位置, 第 37 页）。
1
将表面安装托架
À
作为安装模板，标记三个定位孔位置并在托
架中央标出电线孔。
2
将表面安装托架放在一旁。
不要在托架上钻孔。
3
钻三个 3.2 毫米（
1
/
8
英寸）的定位孔。
4
使用 25 毫米（1 英寸）孔锯在中央切割电线孔。
5
将密封垫
Á
放在表面安装托架底部，并与螺丝孔对齐。
6
使用随附的 M4 螺丝将表面安装托架固定至安装表面。
7
将电缆
Â
穿过 25 毫米（1 英寸）孔并将其连接至天线。
8
检查大衬垫
Ã
是否位于天线底部的相应位置，将天线放置在表
面安装托架上，然后顺时针转动以将其锁定到位。
9
使用随附的 M3 固定螺丝
Ä
，将天线固定至安装托架。
10
使电缆远离电子干扰源。
安装天线时使电缆在立杆外部
永久性安装天线之前，必须先测试安装位置以检查天线是否能正常
工作（测试安装位置, 第 37 页）。
1
将电缆穿过立杆安装接头
À
，然后将电缆沿着立杆安装适配器
的基座置入垂直插槽
Á
中。
