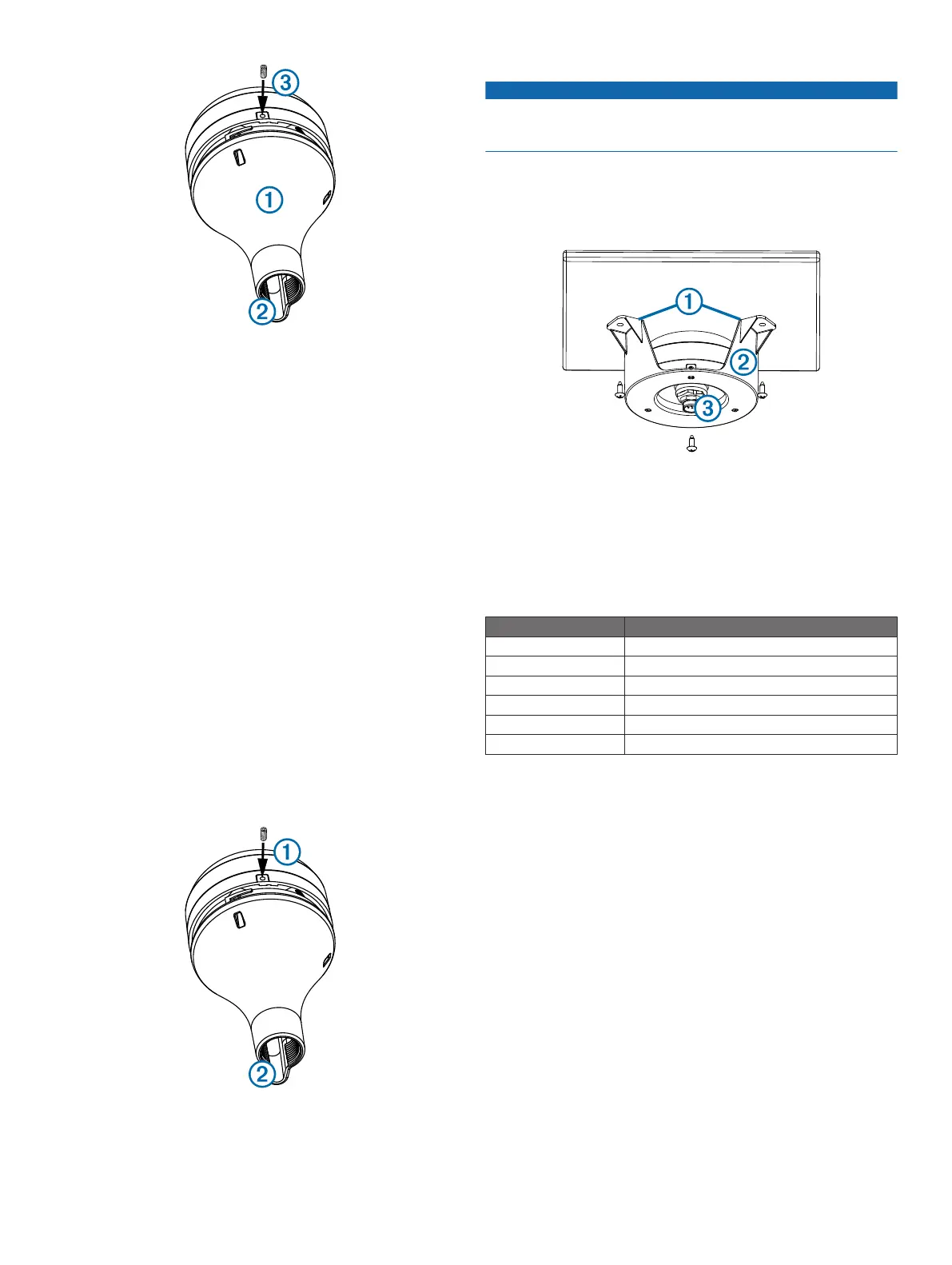

2
将立杆安装适配器拧入标准的 1 英寸 OD 管螺纹立杆（每英寸
14 个螺纹，不随附）。
不要将适配器过分拧入立杆。
3
将电缆连接至天线。
4
将天线放在立杆安装适配器上，然后顺时针转动以将其锁定到
位。
5
使用随附的 M3 固定螺丝
Â
将天线固定至适配器。
6
使天线安装在立杆架上，使用海事密封剂（可选）填满垂直电
缆槽中的剩余空隙。
7
将立杆安装至船只上（如果尚未安装）。
8
使电缆远离电子干扰源。
安装天线时让电缆穿过立杆
永久性安装天线之前，必须先测试安装位置以检查天线是否能正常
工作（测试安装位置, 第 37 页）。
1
将标准的 1 英寸 OD 管螺纹立杆（每英寸 14 个螺纹，不随附）
放置于选定位置中，然后大概标记立杆的中央位置。
2
使用 19 毫米（
3
/
4
英寸）钻头钻孔，以使电缆穿过。
3
将立杆固定至船只。
4
将立杆安装适配器连接到立杆上。
不要过分拧紧适配器。
5
将电缆穿过立杆并将其连接至天线。
6
将天线放在立杆安装适配器上，然后顺时针转动以将其锁定到
位。
7
使用随附的 M3 固定螺丝
À
将天线固定至适配器。
8
使天线安装在立杆架上，用海事密封剂（可选）填满垂直电缆
槽
Á
。
9
使电缆远离电子干扰源。
在甲板下安装天线
注意
将甲板下方的安装托架连接至表面之前，检查随附的螺丝是否会穿
过表面。 如果随附的螺丝太长，必须购买适合表面的螺丝以完成
安装。
永久性安装天线之前，必须先测试安装位置以检查天线是否能正常
工作（测试安装位置, 第 37 页）。
天线无法通过金属获取信号，因此必须仅安装在玻璃纤维表面下。
1
将粘合垫
À
贴到甲板下的安装托架
Á
上。
2
将天线放到甲板下的安装托架中。
3
将甲板下的安装托架贴到安装表面上。
4
使用螺丝将甲板下的安装托架固定到安装表面。
5
将电缆连接至天线
Â
。
6
使电缆远离电子干扰源。
规格
测量 规格
尺寸（直径 x 高度） 3
19
/
32
× 1
15
/
16
英寸（91.6 × 49.5 毫米）
重量 7.1 盎司（201 克）
温度范围 -22° 至 176°F（-30° 至 80°C）
外壳材料 完全用衬垫装配，高冲击力塑料合金
防水等级 IEC 60529 IPX7
罗盘安全距离 114 毫米（4.5 英寸）
© 2013–2016 Garmin Ltd. or its subsidiaries www.garmin.com/support
