Garmin GA - Instruções de Instalação da Antena de GPS Remota

Instruções de Instalação da Antena de
GPS Remota
ATENÇÃO
Consulte o guia Informações Importantes de Segurança e do
Produto na embalagem do dispositivo de GPS para ler os
avisos relativos ao mesmo e outras informações importantes.
CUIDADO
Utilize sempre óculos de proteção, proteção nos ouvidos e uma
máscara de pó quando perfurar, cortar ou lixar.
AVISO
Quando perfurar ou cortar, verifique sempre o que se encontra
do lado oposto da superfície.
Pode instalar a antena para fornecer um sinal de GPS com mais
força para o seu plotter cartográfico Garmin. Esta antena utiliza
um conector BNC para ligar à porta com o nome ANTENNA ou
EXT GPS em plotters cartográficos Garmin compatíveis.

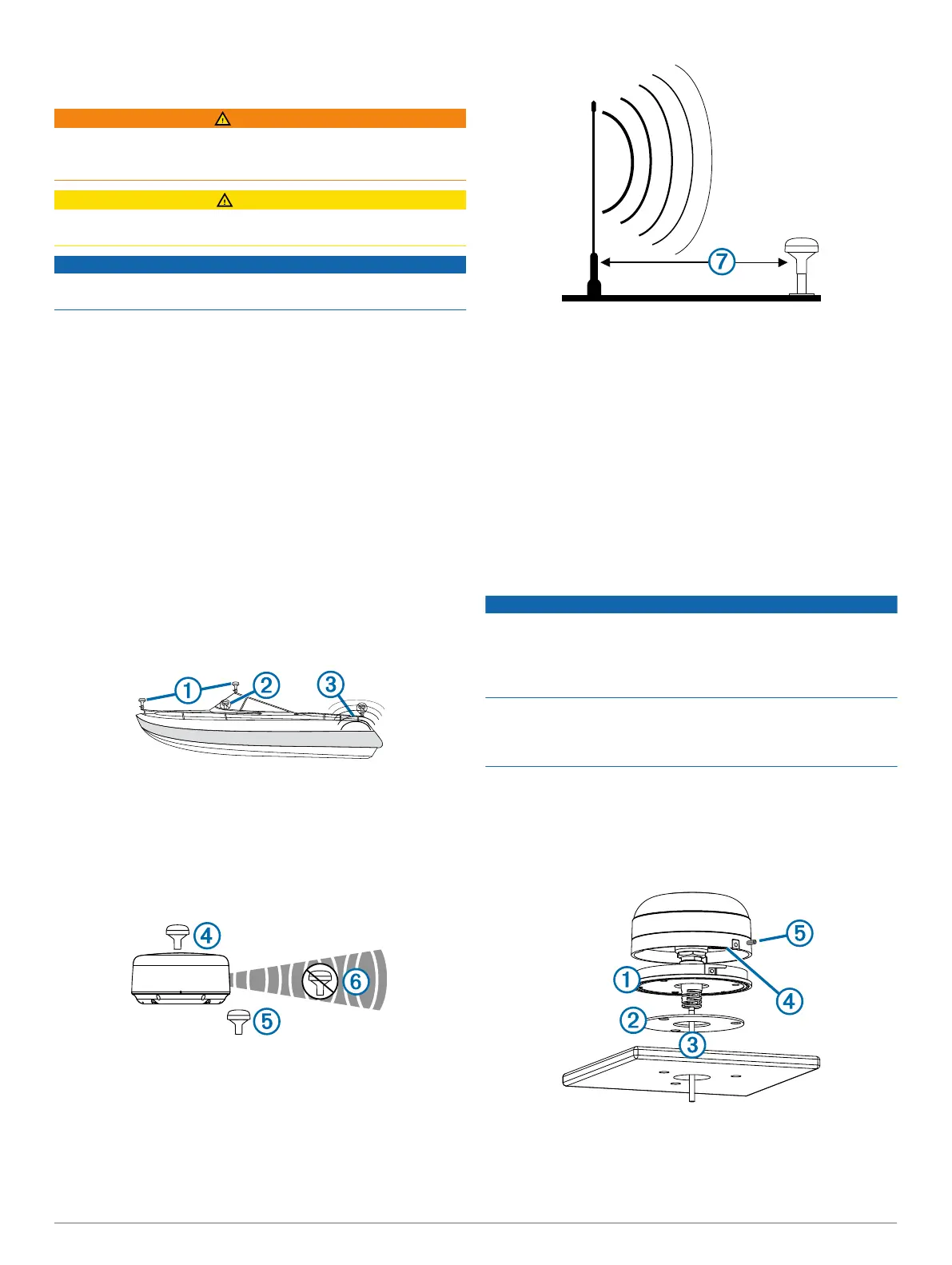

Considerações sobre a montagem da antena
Pode montar a antena numa superfície plana, fixá-la num poste
roscado de tubo comum de 1 polegada de diâmetro externo,
com 14 voltas de rosca por polegada (não incluído). Pode
encaminhar o cabo através do poste ou fora do poste. Para
obter o melhor desempenho, tenha em conta as linhas de
orientação que se seguem ao escolher o local de montagem da
antena.
• Para evitar interferências com uma bússola magnética, a
antena deve ser montada a uma distância igual ou superior
ao valor de segurança da bússola listado nas especificações
de produto.
• Para garantir a melhor receção de sinal possível, a antena
deverá estar num local com vista clara e desobstruída do
céu, em todas as direções
À
.
• A antena não deve ser montada num local coberto pela
superestrutura da embarcação
Á
, por uma antena radome
ou por um mastro.
• A antena não deve ser montada junto ao motor ou quaisquer
outras fontes de interferência eletromagnética (EMI)
Â
.
• Se existir um radar, a antena deve ser montada acima do
alcance do feixe do radar
Ã
. Se necessário, a antena poderá
ser montada abaixo do alcance do feixe do radar
Ä
.
• A antena não deve ser montada diretamente no alcance do
feixe do radar
Å
.
• A antena deve ser montada a pelo menos 3 pés (1 m) de
distância (preferencialmente acima) do alcance do feixe do
radar ou de uma antena de rádio VHF
Æ
.
• Num veleiro, para evitar leituras de velocidade erradas
devido a inclinação excessiva, a antena não deve ser
montada numa posição demasiado alta no mastro.
• A antena garante leituras mais estáveis se colocada numa
posição mais próxima do nível da água.
Testar o local de montagem
1
Fixe temporariamente a antena no local de montagem
preferencial e teste se funciona corretamente.
2
Se existir interferência com outros dispositivos eletrónicos,
mude a antena para outra localização e teste novamente.
3
Repita os passos 1 – 2 até que a força do sinal seja total ou
aceitável.
4
Monte permanentemente a antena.
Montagem de superfície da antena
AVISO
Se montar o suporte em fibra de vidro com parafusos, é
recomendável utilizar uma broca de chanfrar para fazer uma
cavidade de aplainação apenas na camada de revestimento.
Tal ajudará a evitar quebras na camada de revestimento
quando apertar os parafusos.
Os parafusos de aço inoxidável podem fundir a fibra de vidro e
aderir-se a ela se forem apertados com demasiada força. A
Garmin recomenda a aplicação prévia de um lubrificante
antigripagem nos parafusos antes de os instalar.
Antes de montar a antena de forma permanente, teste a
posição de montagem verificando o seu bom funcionamento
(Testar o local de montagem, página 17).
1
Com o suporte de montagem à superfície
À
como modelo de
montagem, marque três posições para orifícios piloto e trace
o orifício do cabo no centro do suporte.
2
Coloque de parte o suporte de montagem à superfície.
Não perfure através do suporte.
3
Faça os três orifícios piloto de 3,2 mm (
1
/
8
pol.).
Instruções de Instalação 17
