Utilize uma serra cilíndrica de 25 mm (1 pol.) para cortar o
orifício do cabo no centro.
5
Coloque a junta vedante
Á
na parte inferior do suporte de
montagem à superfície, alinhando os orifícios dos parafusos.
6
Utilize os parafusos M4 incluídos para fixar o suporte de
montagem à superfície à respetiva superfície.
7
Encaminhe o cabo
Â
através do orifício de 25 mm (1 pol.) e
ligue-o à antena.
8
Certifique-se de que a junta vedante grande
Ã
está no
devido lugar, na parte inferior da antena, coloque a antena
sobre o suporte de montagem à superfície e rode-a para a
direita para a bloquear na devida posição.
9

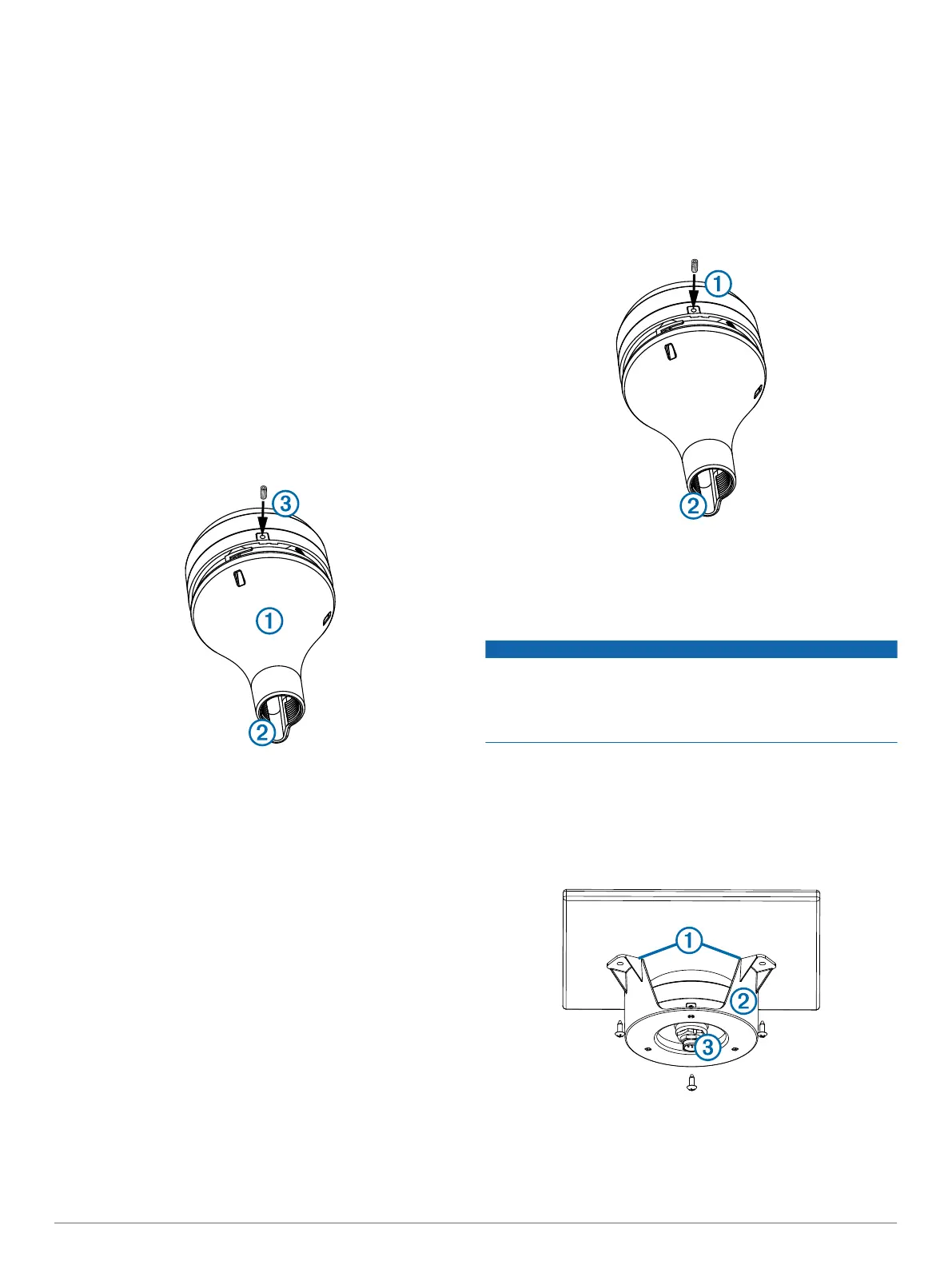

Fixe a antena ao suporte de montagem com o parafuso de
pressão M3 incluído
Ä
.
10
Afaste o cabo de fontes de interferência eletrónica.
Montagem da antena com o cabo encaminhado no
exterior do poste
Antes de montar a antena de forma permanente, teste a
posição de montagem verificando o seu bom funcionamento
(Testar o local de montagem, página 17).
1
Encaminhe o cabo através do adaptador de montagem em
postes
À
e coloque o cabo na ranhura vertical
Á
na base do
adaptador de montagem em postes.
2
Aparafuse o adaptador de montagem num poste roscado de
tubo comum de 1 pol. de diâmetro externo, com 14 voltas de
rosca por polegada (não incluído).
Não aperte o adaptador demasiado no poste.
3
Ligue o cabo à antena.
4
Coloque a antena sobre o suporte de montagem e rode-a
para a direita para a bloquear na devida posição.
5
Fixe a antena ao adaptador com o parafuso de pressão M3
incluído
Â
.
6
Após a antena ter sido instalada no suporte de montagem,
preencha o restante espaço da ranhura para cabos vertical
com um selante marítimo (opcional).
7
Fixe o poste à embarcação, caso ainda não esteja colocado.
8
Afaste o cabo de fontes de interferência eletrónica.
Montagem da antena com o cabo encaminhado
através do poste
Antes de montar a antena de forma permanente, teste a
posição de montagem verificando o seu bom funcionamento
(Testar o local de montagem, página 17).
1
Posicione um poste roscado de tubo comum de 1 pol. de
diâmetro externo, com 14 voltas de rosca por polegada (não
incluído) na posição selecionada e marque o centro
aproximado do poste.
2
Faça um orifício com uma broca de 19 mm (
3
/
4
pol.) por onde
possa passar o cabo.
3
Fixe o poste à embarcação.
4
Enrosque o adaptador de montagem no poste.
Não aperte demasiado o adaptador.
5
Encaminhe o cabo através do poste e ligue-o à antena.
6
Coloque a antena sobre o suporte de montagem e rode-a
para a direita para a bloquear na devida posição.
7
Fixe a antena ao adaptador com o parafuso de pressão M3
incluído
À
.
8
Após a antena estar instalada no suporte, preencha a
ranhura para cabos vertical
Á
com um selante marítimo
(opcional).
9
Afaste o cabo de fontes de interferência eletrónica.
Montagem da antena sob o convés
AVISO
Antes de fixar o suporte de montagem sob o convés na
superfície, verifique se os parafusos incluídos não penetram a
superfície. Se os parafusos incluídos forem demasiado longos,
deve adquirir parafusos adequados à superfície antes de
proceder à montagem.
Antes de montar a antena de forma permanente, teste a
posição de montagem verificando o seu bom funcionamento
(Testar o local de montagem, página 17).
Uma vez que a antena não adquire sinais através de metal,
apenas pode ser montada sob superfícies de fibra de vidro.
1
Coloque os adesivos
À
no suporte de montagem sob o
convés
Á
.
2
Coloque a antena no suporte de montagem sob o convés.
3
Cole o suporte de montagem sob o convés à superfície de
montagem.
4
Fixe o suporte de montagem sob o convés à superfície de
montagem com parafusos.
