3. ПОРЯДОК РАБОТЫ С
ИЗМЕРИТЕЛЕМ SONIC 550C
Звуковой измеритель натяжения ремня
обеспечивает возможность бесконтактного простого
и точного измерения монтажного натяжения путем
анализа звуковых волн, исходящих от ремня и
связанных с его рабочими характеристиками.
Звуковая волна генерируется в результате
колебаний пролета неподвижного ремня, затем
она регистрируется датчиком и после обработки
отображается на дисплее в виде цифрового
значения натяжения.
ПОДКЛЮЧЕНИЕ ДАТЧИКА
На поверхности штыревого и гнездового разъемов
имеется выемка. Совместите выемки и соедините
разъемы, прижав их друг к другу. Для отсоединения
датчика, потяните муфту по направлению к датчику
и извлеките разъем.

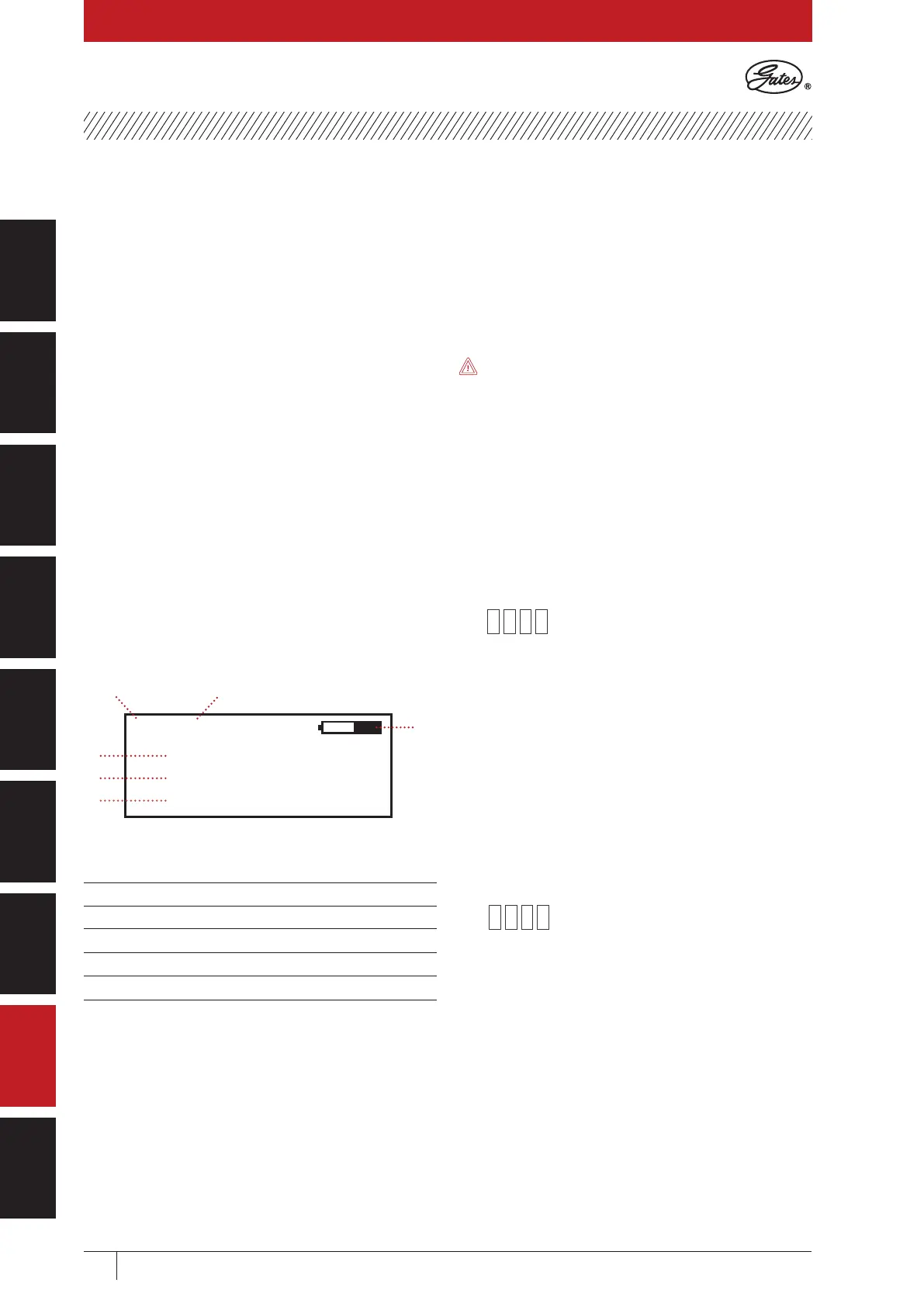

ВКЛЮЧЕНИЕ ПИТАНИЯ
1 “MASS”
2 “WIDTH”
3 “SPAN”
4
Номер ячейки памяти
5
Выбор вывода измеренной частоты
6
Уровень заряда
Нажмите клавишу “Питание” , и на
жидкокристаллическом дисплее отобразится
текущий номер регистра хранения входных данных.
Чтобы изменить это значение, обратитесь к разделу
“Хранение и поиск введенных данных”.
ЖК-дисплей оснащен подсветкой для работы в
условиях недостаточной освещенности. Дисплей и
подсветка остаются включенными в течение пяти
минут бездействия, затем устройство автоматически
отключается. При включении, на дисплее
отображаются данные регистра хранения, который
использовался перед выключением измерителя.
На дисплее одновременно отобразятся следующие
значения: (1) “MASS” (удельный вес ремня), (2)
“WIDTH” (ширина ремня) и (3) “SPAN” (длина
пролета ремня).
Важное примечание.
Для получения показаний натяжения ремня в
регистрах хранения должны использоваться
значимые ненулевые постоянные значения.
Устройство покажет значения частоты вибрации
пролета независимо от введенных постоянных,
но выдаст ошибку (“Error”) и активирует красный
светодиодный индикатор, если вычисленное
значение натяжения ремня будет невозможно
отобразить на экране.
ВВЕДИТЕ УДЕЛЬНЫЙ ВЕС РЕМНЯ
M = . g/m
(граммы на метр длины ширины – введите
показатели со страницы 111-112-113).
Для ввода доступен диапазон значений от 000,1
до 999,9 г/м. Нажмите клавишу “MASS” и введите
цифры, пользуясь клавиатурой. Обеспечьте
правильное положение десятичной точки на панели
дисплея. Если данные ведены неправильно,
нажмите клавишу “MASS” еще раз, и курсор
вернется в исходное положение.
ВВЕДИТЕ ШИРИНУ ИЛИ КОЛИЧЕСТВО
РЕБЕР / КЛИНЬЕВ
W = . mm/#R
Для ввода доступен диапазон от 000,1 до 999,9
мм, или количество ребер либо клиньев. Для
промышленных клиновых ремней введите
количество испытуемых ремней. Для синхронного
ремня введите ширину в миллиметрах. Для ремня
Micro-V
®
введите количество ребер. Для ремней
Polyflex
™
JB
™
PowerBand
™
введите число клиньев.
Вводите количество ребер/клиньев только для
испытываемого ремня.
При использовании звукового измерителя натяжения
для приводов с одним или несколькими ремнями,
ремнями PowerBand
™
или Polyflex
™
JB
™
убедитесь
в использовании правильных значений удельного
веса и числа клиньев ремня. Нет необходимости
S
No. 01
M 999.9 g/m
W 999.9 mm/R
S 9999 mm
1
2
3
5
6
4
550C
