3. OBSLUHA MĚŘIČE SONIC 550C
Zvukový měřič napnutí umožňuje bezkontaktní,
jednoduché a přesné měření montážního napnutí na
základě analýzy chování zvukové vlny, které souvisí s
parametry řemene. Zvuková vlna vzniká rozkmitáním
nehybného řemene, je zachycena čidlem a
zpracována na hodnotu napnutí řemene, která se
digitálně zobrazí.
PŘIPOJENÍ ČIDLA
Oba konektory (zástrčka i zásuvka) mají na povrchu
drážku. Zarovnejte navzájem drážky
a konektory do sebe zasuňte. Pokud je
chcete rozpojit, podržte objímku u čidla a
konektory vytáhněte.

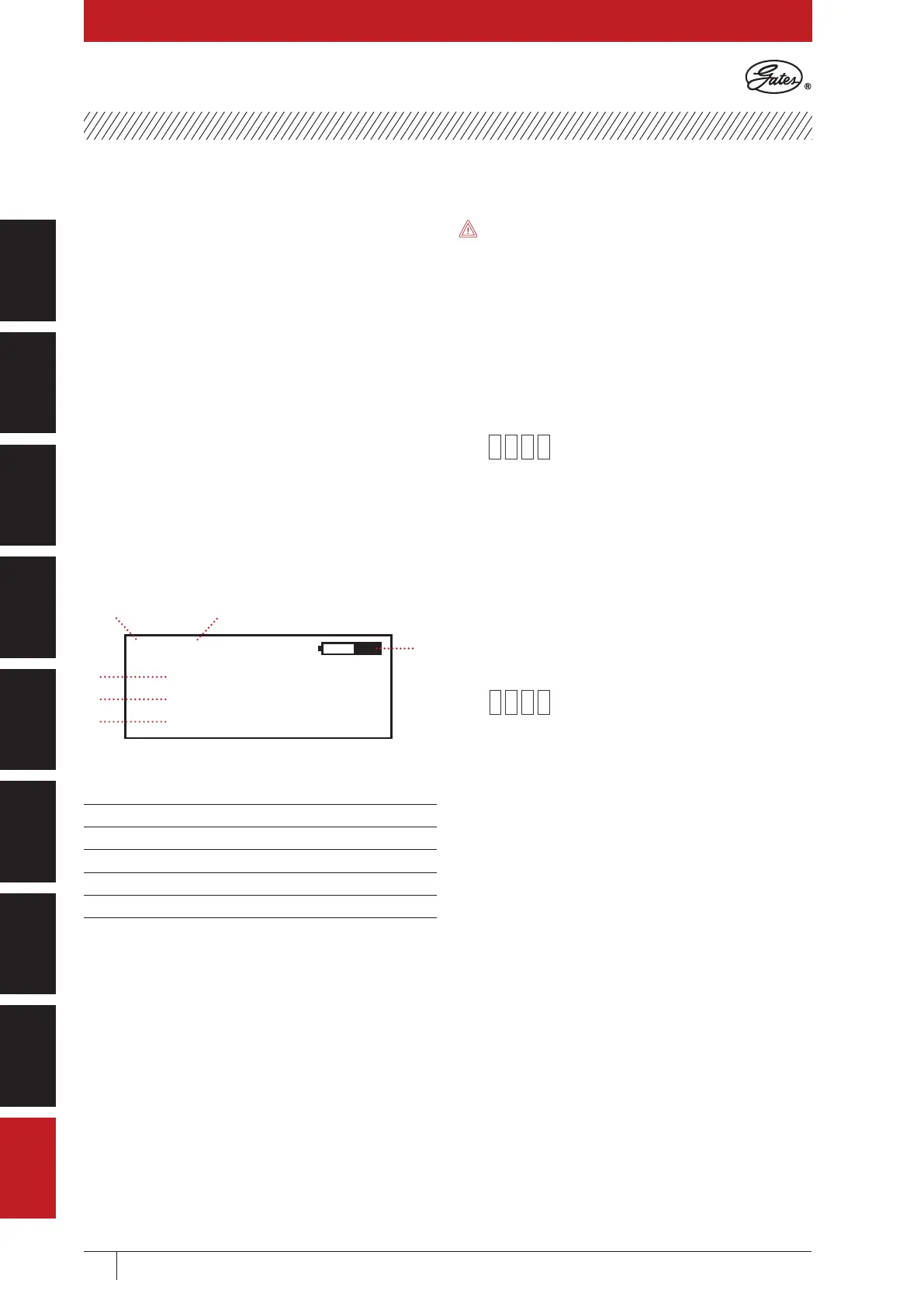

ZAPNUTÍ NAPÁJENÍ
1 “MASS”
2 “WIDTH”
3 “SPAN”
4 Číslo registru uložených dat
5 Rosah frekvencí
6 Ukazatel stavu baterie
Stiskněte tlačítko Power (Napájení). Na displeji OLED
se zobrazí aktuální registrační číslo uložení vstupních
dat. Pokud je chcete změnit, vyhledejte informace v
části “Uložení a načtení vstupních dat”.
OLED displej je podsvícený a umožňuje použití
měřiče v nedostatečně osvětlených místech.
Displej a podsvícení zůstávají v případě nečinnosti
aktivní po dobu pěti minut a poté se automaticky
vypnou. Úvodní zobrazení obsahuje paměťový
registr uložených dat, která před vypnutím zvukový
měřič napnutí naposledy
využíval. Hodnoty (1) MASS
(hmotnostní konstanta řemene), (2) WIDTH (šířka
řemene) a (3) SPAN (délka tětivy řemene) se
zobrazí současně.
Důležitá poznámka:
Pro zjištění odečtů napnutí řemene je v rámci
paměťových registrů nutné počítat s významnými
nenulovými hodnotami konstanty řemene. Zařízení
zobrazí hodnoty frekvence kmitání tětivy bez ohledu
na zadané konstanty řemene, ale v případě, že
vypočtená hodnota napnutí řemene přesáhne
zobrazený rozsah, zobrazí hlášení Error (Chyba) a
červená kontrolka zůstane rozsvícena.
ZADÁNÍ HMOTNOSTI ŘEMENE
M = . g/m
(Gramy na délku v metrech na šířku, zadejte čísla ze
stran XX-XX-XX-XX).
Je možné zadat hodnoty v rozsahu 000,1 až 999,9
g/m. Stiskněte tlačítko “MASS” (Hmotnost) a zadejte
čísla na klávesnici. Na displeji zkontrolujte, zda jste
správně zadali desetinnou čárku. Jestliže jste číslo
zadali nesprávně, stiskněte znovu tlačítko “MASS”
(Hmotnost) a kurzor se vrátí na původní pozici.
ZADÁNÍ ŠÍŘKY NEBO POČTU ŽEBER/KLÍNŮ
W = . mm/#R
Je možné zadat hodnotu v rozsahu 000,1 až 999,9
mm nebo počet žeber či klínů. U synchronizačního
řemene zadejte šířku v milimetrech. U průmyslových
klínových řemenů zadejte počet měřených řemenů.
U řemene Micro-V
®
zadejte počet žeber. U řemenů
Polyflex
™
JB
™
nebo PowerBand
™
zadejte počet klínů.
Zadejte počet žeber/klínů pouze pro řemen, který
chcete změřit.
Používáte-li zvukový měřič napnutí u pohonů s
větším počtem jednotlivých řemenů, s řemeny
PowerBand
™
nebo Polyflex
™
JB
™
, ujistěte se, že
pracujete s příslušnou hmotnostní konstantou a
zadejte správný počet klínů měřeného řemene.
Hmotnostní konstantu není nutné násobit počtem
žeber/klínů, neboť zvukový měřič napnutí vypočítá
celkovou hmotnost řemene.
Příklad:
U pohonů využívajících čtyř samostatných SPB
řemenů zadejte šířku řemene o hodnotě “1” (tlačítko
Width (Šířka)). Zvukový měřič napnutí zobrazí
statické napnutí jednotlivých řemenů. Při měření
napnutí řemenů u pohonů využívajících klínových
řemenů zkontrolujte, zda nedochází k jejich kontaktu
vlivem kmitání.
S
No. 01
M 999.9 g/m
W 999.9 mm/R
S 9999 mm
1
2
3
5
6
4
550C
