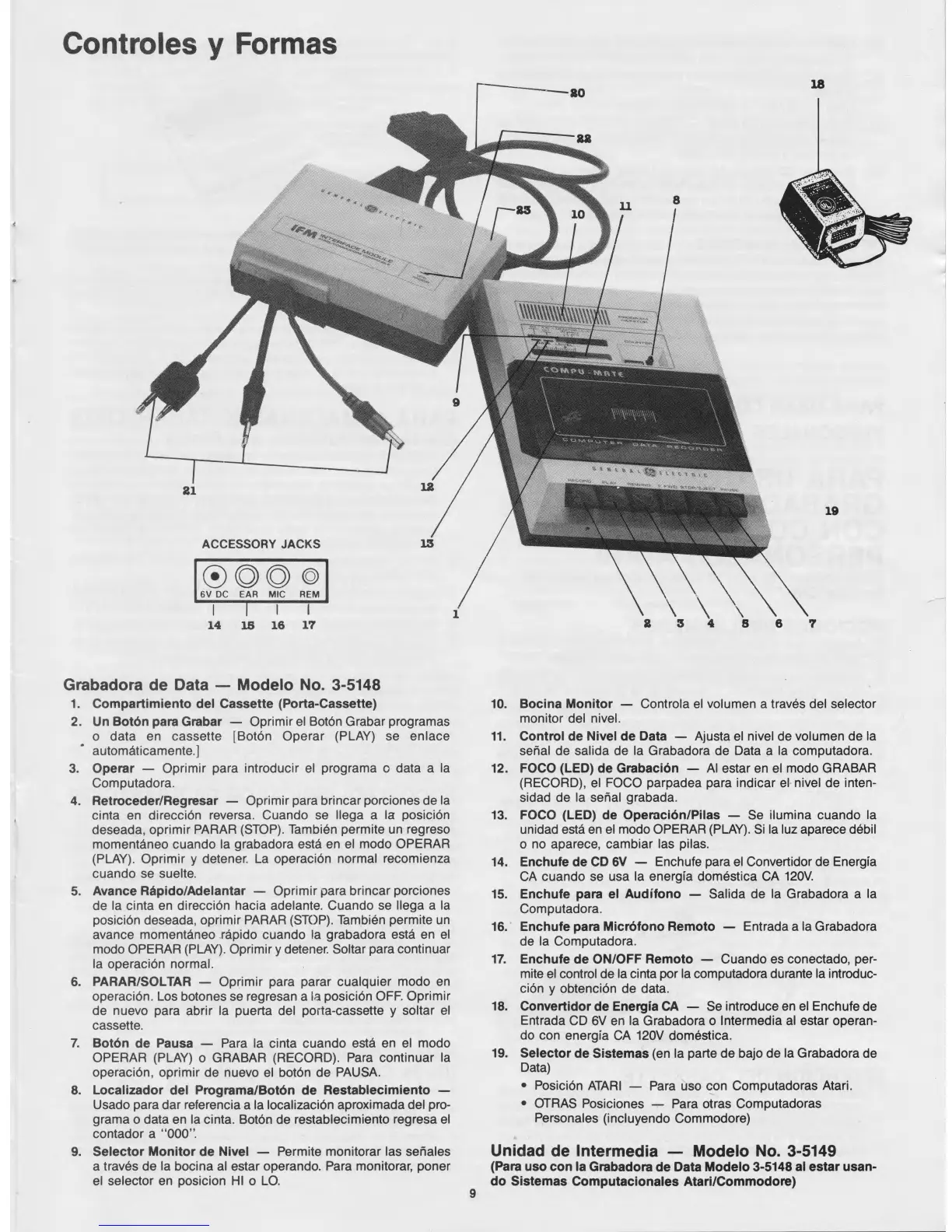

Controles y Formas
ACCESSORY JACKS
Grabadora de Data — Modelo No. 3-5148
1. Compartimiento del Cassette (Porta-Cassette)
2. Un Bot6n para Grabar
— Oprimir el Botbn Grabar programas
o data en cassette [Botbn Operar (PLAY) se enlace
automAticamente.]
3. Operar — Oprimir para introducir el programa c data a la
Computadora.
4. Retroceder/Regresar — Oprimir para brincarporcionesde la
cinta en direccibn reversa. Cuando se llega a la posicibn
deseada, oprimir PARAR (STOP). Tambi6n permite un regreso
momenteneo cuando la grabadora est& en el modo OPERAR
(PLAY). Oprimir y detener. La operacibn normal recomienza
cuando se suelte.
5. Avance Rgpido/Adelantar — Oprimir para brincar porciones
de la cinta en direccibn hacia adeiante. Cuando se llega a la
posicibn deseada, oprimir PARAR (STOP). Tambien permite un
avance momentcineo rapido cuando la grabadora esta en el
modo OPERAR (PLAY). Oprimir y detener. Soltar para continuar
la operacion normal.
6. PARAR/SOLTAR — Oprimir para parar cualquier modo en
operacibn. Los botones se regresan a la posicibn OFF. Oprimir
de nuevo para abrir la puerta del porta-cassette y soltar el
cassette.
7. Bot6n de Pausa — Para la cinta cuando esta en el modo
OPERAR (PLAY) o GRABAR (RECORD). Para continuar la
operacibn, oprimir de nuevo el botbn de PAUSA.
8. Localizador del Programa/Bot6n de Restablecimiento —
Usado para dar referencia a la localizacibn aproximada del pro
grama o data en la cinta. Botbn de restablecimiento regresa el
contador a “ 000”.
9. Selector Monitor de Nivel — Permite monitorar las senales
a travbs de la bocina al estar operando. Para monitorar, poner
el selector en posicion HI o LO.
10. Bocina Monitor — Controla el volumen a traves del selector
monitor del nivel.
11. Control de Nivel de Data — Ajusta el nivel de volumen de la
serial de salida de la Grabadora de Data a la computadora.
12. FOCO (LED) de Grabacion — Al estar en el modo GRABAR
(RECORD), el FOCO parpadea para indicar el nivel de inten-
sidad de la senal grabada.
13. FOCO (LED) de Operacidn/Pilas — Se ilumina cuando la
unidad esta en el modo OPERAR (PLAY). Si la luz aparece debil
o no aparece, cambiar las pilas.
14. Enchufe de CD 6V — Enchufe para el Convertidor de Energia
CA cuando se usa la energia domestica CA 120V.
15. Enchufe para el Audifono — Salida de la Grabadora a la
Computadora.
16. Enchufe para Microfono Remoto — Entrada a la Grabadora
de la Computadora.
17. Enchufe de ON/OFF Remoto — Cuando es conectado, per
mite el control de la cinta por la computadora durante la introduc-
cion y obtencibn de data.
18. Convertidor de Energia CA — Se introduce en el Enchufe de
Entrada CD 6V en la Grabadora o Intermedia al estar operan
do con energia CA 120V domestica.
19. Selector de Sistemas (en la parte de bajo de la Grabadora de
Data)
• Posicibn ATARI — Para uso con Computadoras Atari.
• OTRAS Posiciones — Para otras Computadoras
Personales (incluyendo Commodore)
Unidad de Intermedia — Modelo No. 3-5149
(Para uso con la Grabadora de Data Modelo 3-5148 al estar usan-
do Sistemas Computacionales Atari/Commodore)
