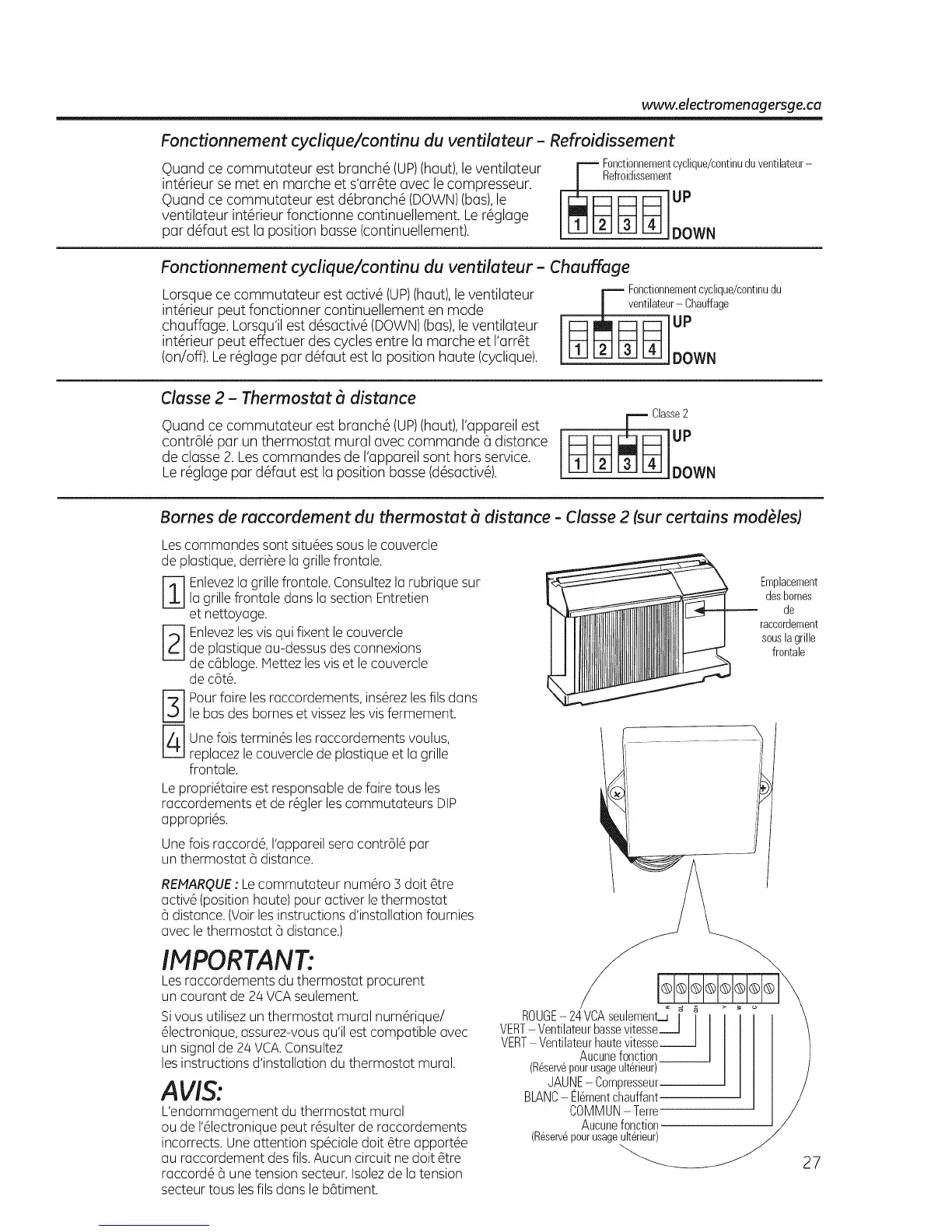

Fonctionnement cyclique/continu du ventilateur - Refroidissement
r_ Fonctionnement cyclique/continu du ventilateur-
Quand ce commutateur est branch6 (UP)(haut), le ventilateur _ Refroidissement
int6rieur se met en marche et s'arr6te avec le compresseur.
Quand ce commutateur est d6branch6 (DOWN)(bas), ,e _[E_I uP
ventilateur int6rieur fonctionne continuellement. Le r6gk]ge
par d6faut est la position basse (continuellement). DOWN
Fonctionnement cyclique/continu du ventilateur - Chauffage
Lorsque ce commutateur est activ_ (UP)(haut), le ventil(]teur r Fonctionnementcyclique/continudu
int6rieur peut fonctionner continuellement en mode u ventilateur-Chauffage
int6rieur peut effectuer des cycles entre la marche et I'arr_t
(on/off). Le r6glage par d6faut est la position haute (cyclique). DOWN
Classe 2 - Thermostat _ distance
Quand ce commutateur est branch6 (UP)(haut),I'appareil est
contr616par un thermostat mural avec commande (_distance
de classe 2. Lescommandes de I'appareilsont hors service.
Le r6glage par d6faut est la position basse (d6sactiv6).
r_ Classe2
Bornes de raccordement du thermostat _ distance - Classe 2 (sur certains modules)
Lescomm(]ndes sont situ6es sous le couvercle
de pl(]stique, derri6re I(]grille front(lie.
-1] nlevez I(] grille front(lie. Consultez I(] rubrique sur
I(]grille front(lie dons I(] section Entretien
et nettoy(]ge.
E Enlevezles vis qui fixent le couvercle
de pl(]stique (]u-dessus des connexions
de cabl(]ge. Mettez les vis et le couvercle
de c6t6.
-3-] Pour if]ire les roccordements, ins6rez les ills dunsle bus des bornes et vissez les vis fermement.
-4-] ne fois termin6s les raccordements voulus,
replacez le couvercle de plastique et la grille
frontale.
Le propri6taire est responsable de foire tousles
roccordements et de r6gler les commut(]teurs DIP
oppropri6s.
Une fois raccord6, I'appareil sera contr616 par
un thermostat 6 distance.
t
_ Emplacement
desbornes
de
raccordement
souslagrille
frontale
REMARQUE: Le commut(]teur num6ro 3 doit 6tre
activ6 (position haute) pour activer le thermostat
6 distance. (Voir les instructions d'installation fournies
avec le thermostat 6 distance.)
IMPORTANT:
Les raccordements du thermostat procurent
un couront de 24 VCA seulement.
Si vous utilisez un thermostat mural num6rique/
61ectronique, assurez-vous qu'il est compatible avec
un signal de 24 VCA. Consultez
les instructions d'installation du thermostat mural.
AVIS:
L'endommagement du thermostat mural
ou de 1'61ectroniquepeut r6sulter de r(]ccordements
incorrects. Une attention sp6ci(]le doit 6tre (]pport6e
(]u r(]ccordement des ills. Aucun circuit ne doit 6tre
r(]ccord6 _]une tension secteur. Isolez de I(]tension
secteur tous les ills duns le bQtiment.
ROUGE- 24VCAseulement_ _
VEmT-Ventilateurbassevitesse-..J J
VERT-Ventilateurhautevitesse------J
Aucunefonction
(R_serv_pourusageult_rieur)
JAUNE-Compresseur
BLANC- EI6mentchauffant
COMMUN- Terre
Aucunefonction
(R_serv_pourusageult_rieur)
