INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación
3. Instale el Panel de Ventana
Principal y los Paneles
Extensibles (cont)
6. Coloque el ensamble del panel de ventana en la ventana,
y usando los tornillos provistos, ajuste el ensamble al
alféizar de la ventana y al marco de la ventana.
7. Utilizando un tornillo de punta, instale el soporte de
seguridad a la ventana. NOTA: El soporte de seguridad
impide que la ventana sea abierta desde la parte exterior.
B
A
3. Instale el Panel de Ventana
Principal y los Paneles
Extensibles (cont)
4. Para ventanas de vinilo únicamente
Diríjase al paso 6 si se usarán ventanas de madera
Coloque los dos soportes de ventana superiores y
los dos soportes de ventana inferiores donde mejor
sostengan los paneles extensibles. Use tornillos pintados
para adherir el soporte superior a los paneles de soporte.
5. Coloque la banda de gomaespuma superior (provista)
a través de la parte superior del ensamble del panel
de ventana, y luego coloque la banda de gomaespuma
inferior (provista) a través del extremo frontal inferior del
ensamble del panel de ventana, como se muestra.
A
B
C
D
E

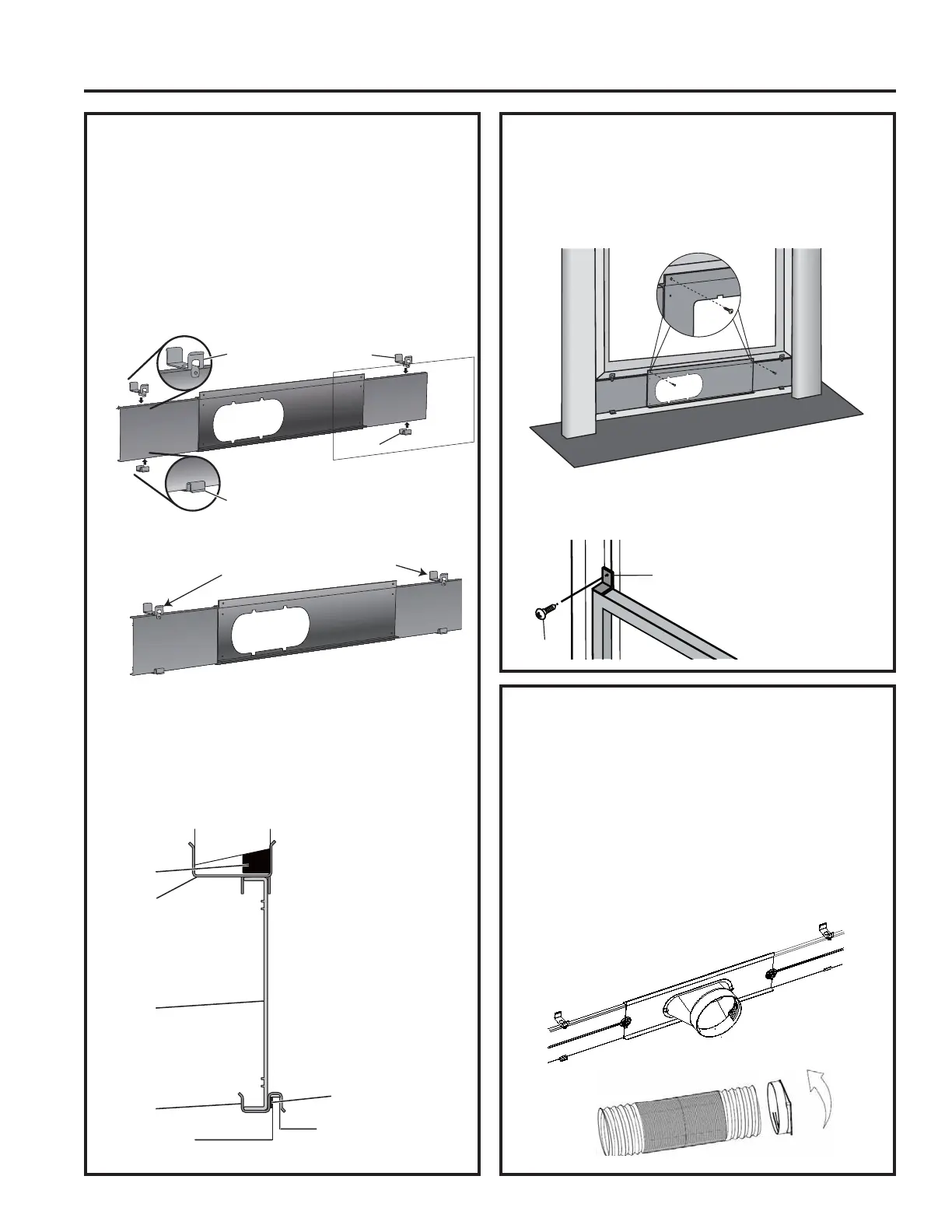

Typical Vinyl Window Installation
Instalación típica de una ventana de vinilo
A. Tira de espuma superior
B. Soporte superior
C. Panel de extensión
D. Pedalier
E. Tira de espuma inferior
A. Soporte de seguridad
B. Tornillo puntiagudo (1)
Use only for vinyl
A
B
A
B
Before Assembly
Attach with pointed screw(2).
After Assembly
A. Soportes de ventana superior
B. Soportes de ventana inferior
Usar solo para vinilo
Antes del montaje
Después
del montaje
Fijar con tornillo
puntiagudo (2)
4. Adhiera la Manguera de Salida a
la Boquilla de Salida
1. Tome ambos extremos de la manguera de salida, y
de forma suave empuje hasta extender sus extremos
completamente. Nota: No adhiera otras mangueras
para extender la longitud, ya que esto hará disminuir la
eficiencia de la refrigeración y podrá ocasionar daños
sobre el acondicionador de aire.
2. Gire la manguera en sentido horario y enrosque la
misma sobre la boquilla del panel de ventana. Adhiera el
adaptador sobre el otro extremo de la manguera girando
en sentido antihorario.
