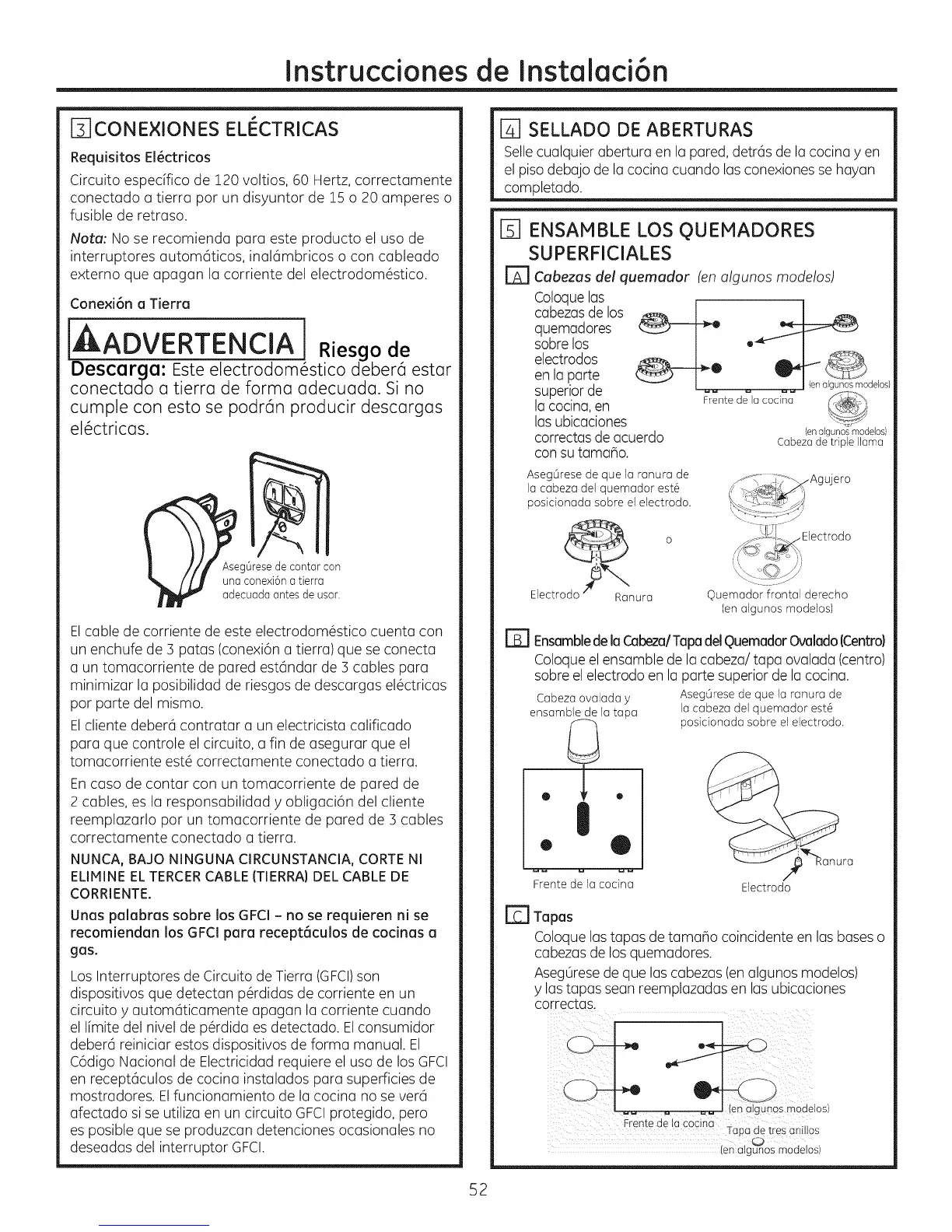

Instruccionesde Instalaci6n
[_]CONE×IONES ELI_CTRICAS
Requisitos El_ctricos
Circuito espedfico de 120 voltios, 60 Hertz, correctamente
conectado a tierra par un disyuntor de !5 o 20 amperes o
fusible de retraso.
Note: No se recomienda para este producto el usa de
interruptores autom6ticos, inal6mbricos o con cableado
externo que apagan la corriente del electrodom6stico.
Conexi6n a Tierra
_ERTENCIA] Riesgo de
Descorgo: _d_stico deber6 estar
conectado a tierra de forma adecuada. Si no
cumple con esto se podr6n producir descargas
el6ctricas.
AsegOresede cantor con
una conexi6n atierra
adecuada antes de usar.
Elcable de corriente de este electrodom_stico cuenta con
un enchufe de 3 patas (conexi6n a tierra) que se conecta
a un tomacorriente de pared est6ndar de 3 cables para
minimizar la posibilidad de riesgos de descargas el6ctricas
par parte del mismo.
Elcliente deber6 contratar a un electricista calificado
para que controle el circuito, a fin de asegurar que el
tomacorriente est6 correctamente conectado a tierra.
En caso de contar con un tomacorriente de pared de
2 cables, es la responsabilidad y obligaci6n del cliente
reemplazarlo par un tomacorriente de pared de 3 cables
correctamente conectado a tierra.
NUNCA, BAJO NINGUNA CIRCUNSTANCIA,CORTENI
ELIHINE ELTERCERCABLE(TIERRA)DELCABLEDE
CORRIENTE.
Unas palabras sabre los GFCl - no se requieren ni se
recomJendan los GFCI para recept6culos de cocJnas a
gas.
Los Interruptores de Circuito de Tierra (GFCI)son
dispositivos que detectan p@didas de corriente en un
circuito y autom6ticamente apagan la corriente cuando
el Ifmite del nivel de p@dida es detectado. Elconsumidor
deber6 reiniciar estos dispositivos de forma manual. El
C6digo Nacional de Electricidad requiere el usa de los GFCI
en recept6culos de cocina instalados para superficies de
mostradores. Elfuncionamiento de la cocina no se ver6
afectado si se utiliza en un circuito GFCIprotegido, pero
es posible que se produzcan detenciones ocasionales no
deseadas del interruptor GFCI.
r_ SELLADO DE ABERTURAS
Sellecualquier abertura en la pared,detr6s de la cocina yen
el pisodebajo de la cocina cuando las conexiones se hayan
completado.
Q ENSAMBLE LOS QUEMADORES
SUPERFICIALES
[Z] Cabezas del quemador (en algunos modelos)
Coloquelas
cabezasde los _ __
quemadores
sabrelos
electrodos <.....
en la parte
= _ _ (en algunos modelos)
superiorde s-_b,
la cocina,en Frente de la cocina
lasubicaciones (enalguno'_modelos)
correctas de acuerdo Cabezade triple llama
con sutama_o.
AsegOrese de que la ranura de
la cabeza del quemador est6
posicionada sabre el electrodo.
o
Electrodo Ranura
Ouemador frontal derecho
(en algunos modelos)
Cabeza ovalada y
ensambb de la tapa
• |o
ra
Frente de la cocina Electrodo
EnsombledelaCobeza/TapadelOuemadorOvolado(Centro)
Coloqueel ensamble de la cabeza/tapa ovalada (centro)
sabre el electrodo en la parte supenor de la cocina.
AsegOrese de que Ja ranura de
la cabeza del quemador est6
posicionada sabre el electrodo.
r_J Tapas
Coloquelas tapas de tamaho coincidente en las baseso
cabezas de losquemadores.
Aseg6resede que las cabezas(enalgunos modelos)
y lastapas sean reemplazadas en lasubicaciones
correc_as.
_s moae_os)
:rente de la coclna
Taoa ae _res anlllos
52
