14
Instructions d’installation
3
CHANGEZ LES DIAPHRAGMES DES
BRÛLEURS DE LA TABLE DE
CUISSON (SUITE)
D
Installez les orifices de gaz LP (propane) et la
vis de plaque (sur les modèles PGP986 et
CGP650 seulement) à leur emplacement
précis tel qu’indiqué dans les illustrations
précédentes.
E
Remettez les diaphragmes pour gaz naturel
sur le support et fixez à nouveau le support et
la feuille d’instructions au régulateur de
pression à l’aide de la vis enlevée
précédemment.
F
Remettez en place les bases, les têtes, les
capuchons de brûleur et les grilles du haut.
3
CHANGEZ LES DIAPHRAGMES DES
BRÛLEURS DE LA TABLE DE
CUISSON (SUITE)

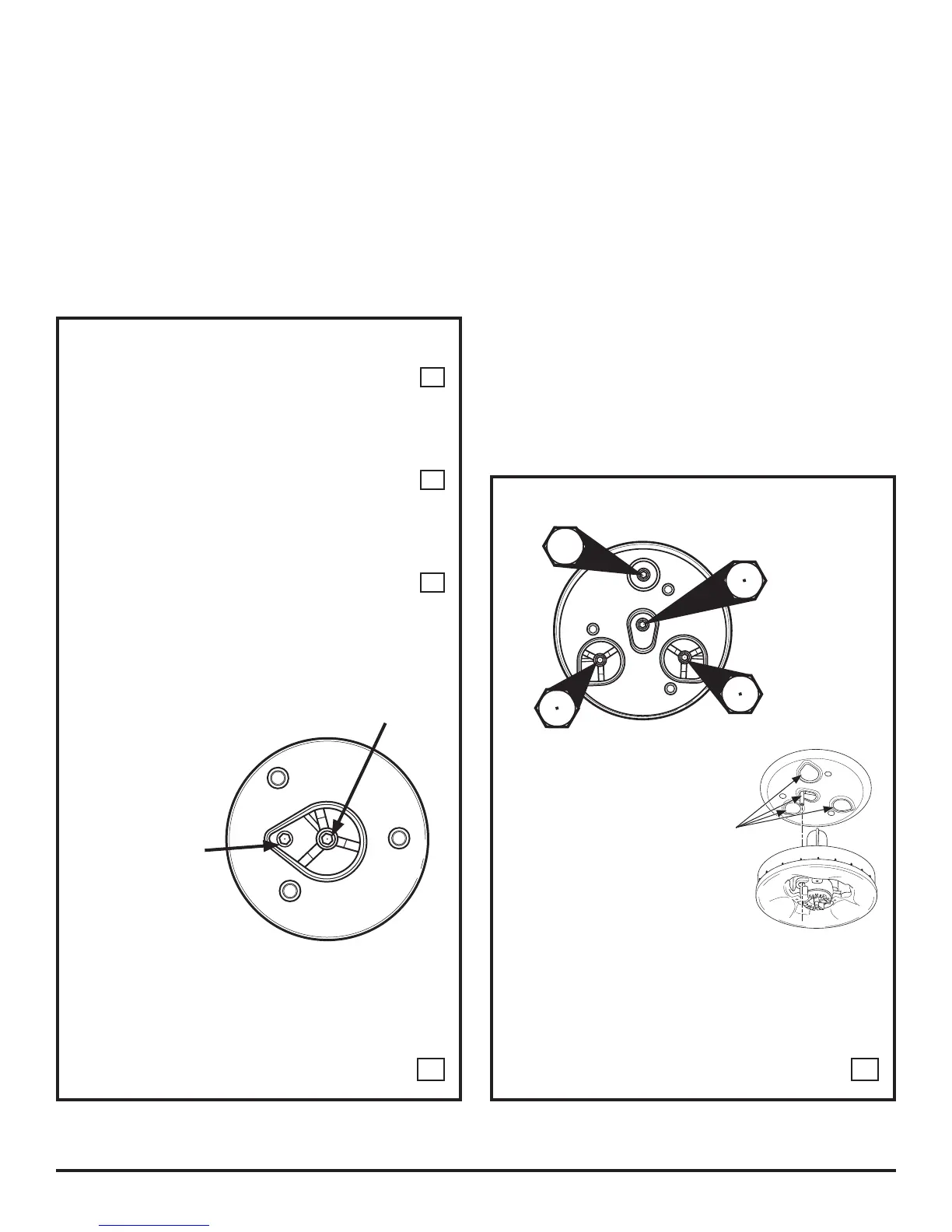

BRÛLEUR CENTRAL
Brûleur à trois anneaux de 20 000 Btu/h (Modèles
PGP986 et CGP650)
Injecteurs à orifice situés
dans ces ouvertures
V
Orifice principal
Orifice principal
Orifice principal
Orifice de mijotage
V
V
V
Long
Long
Tall
BRÛLEUR AVANT GAUCHE
(Modèles PGP986 et CGP650)
Orifice principal
Vis de plaque
Sur la vis de plaque
figure un N pour
gaz naturel et un L
pour gaz de pétrole
liquéfié.
NOTA : L’orifice principal est situé au centre du
brûleur, tandis que la vis de plaque est située à la
droite du centre du brûleur.
