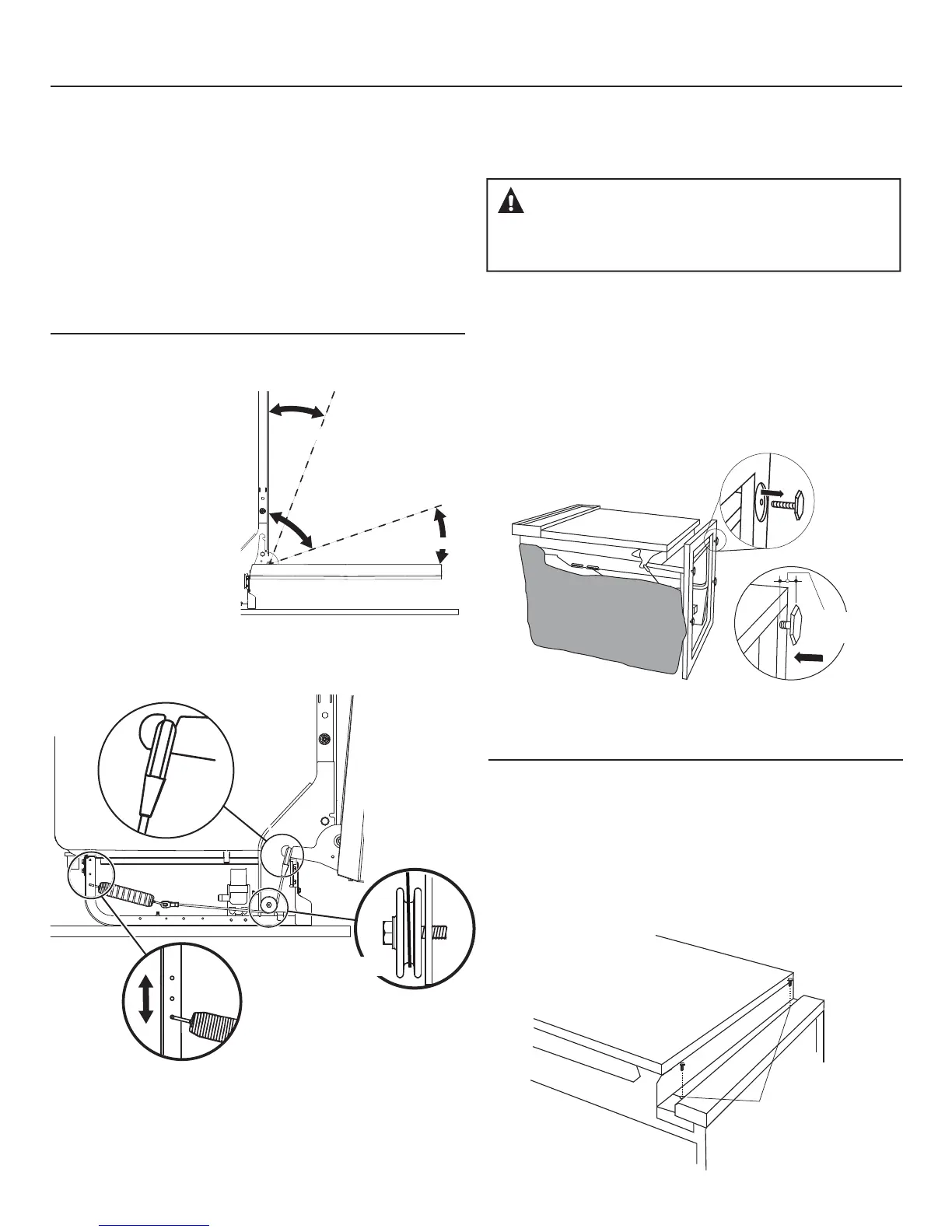

Page #22 background imageLoading...
Page #22 background image
Approx.
1/8"
1,27 cm (1/2
po) approx
• Sans enlever la base de bois
GXODYHYDLVVHOOHYpUL¿H]
l’équilibre de la porte en
l’ouvrant et en la fermant.
• La porte est correctement
équilibrée si, étant ouverte,
elle se referme d'elle-même
à l'intérieur de 20° de la
verticale, reste en position
de 20° à 70°, et s'ouvre
entièrement au-delà de 70°.
• Au besoin, augmentez ou
diminuez la tension de
la façon indiquée dans
l’illustration. Verrouillez la porte et réglez
les ressorts de manière à obtenir un équilibre approprié.
Installation du lave-vaisselle
• Les pattes de mise à niveau DOIVENT être réinstallées sur le
cadre de lave-vaisselle, à environ 1/2 po du cadre, comme
illustré.
IMPORTANT Ne frappez pas sur la base
de bois pour l’enlever! Vous endommagerez ainsi
l’appareil.
• Amenez le lave-vaisselle à proximité de son emplacement
définitif et couchez-le sur le dos. REMARQUE : Ne placez pas
le lave-vaisselle sur un de ses côtés.
• Enlevez les quatre pieds de nivellement sous la base de bois
à l’aide d’une clé à douille de 23,8 cm (15/16 po).
• Enlevez et jetez la base de bois.
ÉTAPE 2: VÉRIFICATION DE L’ÉQUILIBRE
DE LA PORTE
Conseil: Pour que la porte ouvre et se ferme facilement.
Vérifiez la porte en l’ouvrant et en la fermant. Si elle n’ouvre pas
facilement ou s’ouvre trop rapidement, vérifiez la disposition
GXFkEOHGXUHVVRUW/HFkEOHHVWUHWHQXHQSODFHSDUGHV
©pSDXOHPHQWVªVXUODSRXOLH$VVXUH]YRXVTXHOHFkEOHHVWELHQ
installé sur les épaulements de la poulie comme indiqué.
ÉTAPE 1: PRÉPARATION
Prenez les pièces fournies dans l’emballage et mettez-les de côté:
• Ensemble de vis
• Couvercle de la boîte de jonction
• Boyau de vidange et collier
• Supports de montage
• Moulures (certains modèles)
• Pièces de garniture (sur certains modèles)
• Crochet pour boyau de vidange
• Plinthe (préinstallée sur certains modèles)
• Manuel d’utilisation
• Échantillons et(ou) bons
ÉTAPE 4: ENLÈVEMENT DU PANNEAU
INFÉRIEUR
Passez cette étape si la plinthe n'est pas préinstallée sur l'appareil.
Sur certains modèles, la plinthe est emballée séparément.
• Enlevez les deux vis du panneau inférieur, ainsi que le
panneau inférieur. Mettez-les de côté pour les réutiliser
à l’étape 21.
6
Enlevez les deux
vis du panneau
inférieur
Panneau inférieur
La porte se
referme
La porte reste
en position de
20° à 70°
La porte
Vue latérale
au-delà de 70°
s'ouvre
entièrement
àl'intérieur
de 20°
Vue latérale
S'assurer
TXHOHFkEOH
de poulie
se trouve
entre les
épaulements
de la poulie
Vue avant
ATTENTION:
N’enlevez pas la base de bois avant d’être prêt à installer le lave-
vaisselle. Si vous enlevez la base de bois, le lave-vaisselle pourrait
basculer lorsque vous ouvrez la porte.
ÉTAPE 3: ENLÈVEMENT DE LA BASE DE BOIS,
INSTALLATION DES PIEDS
DE NIVELLEMENT
