GE GDF510PGDBB Installation Instructions

Installation du lave-vaisselle
12
• Branchez le boyau de vidange à la coupure anti-refoulement,
au raccord en T ou au broyeur à déchets à l’aide de la méthode
FKRLVLHSUpFpGHPPHQW)L[H]VROLGHPHQWOHER\DXjO·DLGHG·XQ
collier à vis sans fin.
Méthode n° 1 – Coupure anti-refoulement avec raccord en
T ou broyeur à déchets
Installation avec raccord en T
Méthode n° 2 – Boucle de vidange élevée avec raccord en T ou
broyeur à déchets
Pour cette méthode, vous aurez besoin du crochet pour boyau
de vidange mis de côté à l’étape 1.
)L[H]OHER\DXGHYLGDQJHDXGHVVRXVGXFRPSWRLUjO·DLGH
du crochet fourni.
Installation avec broyeur
à déchets
IMPORTANT – Lorsque vous raccordez le boyau
de vidange à un broyeur à déchets, assurez-vous d’enlever
le bouchon de vidange. LE LAVE-VAISSELLE NE SE VIDERA PAS
6,/(%28&+21(67/$,66e(13/$&(

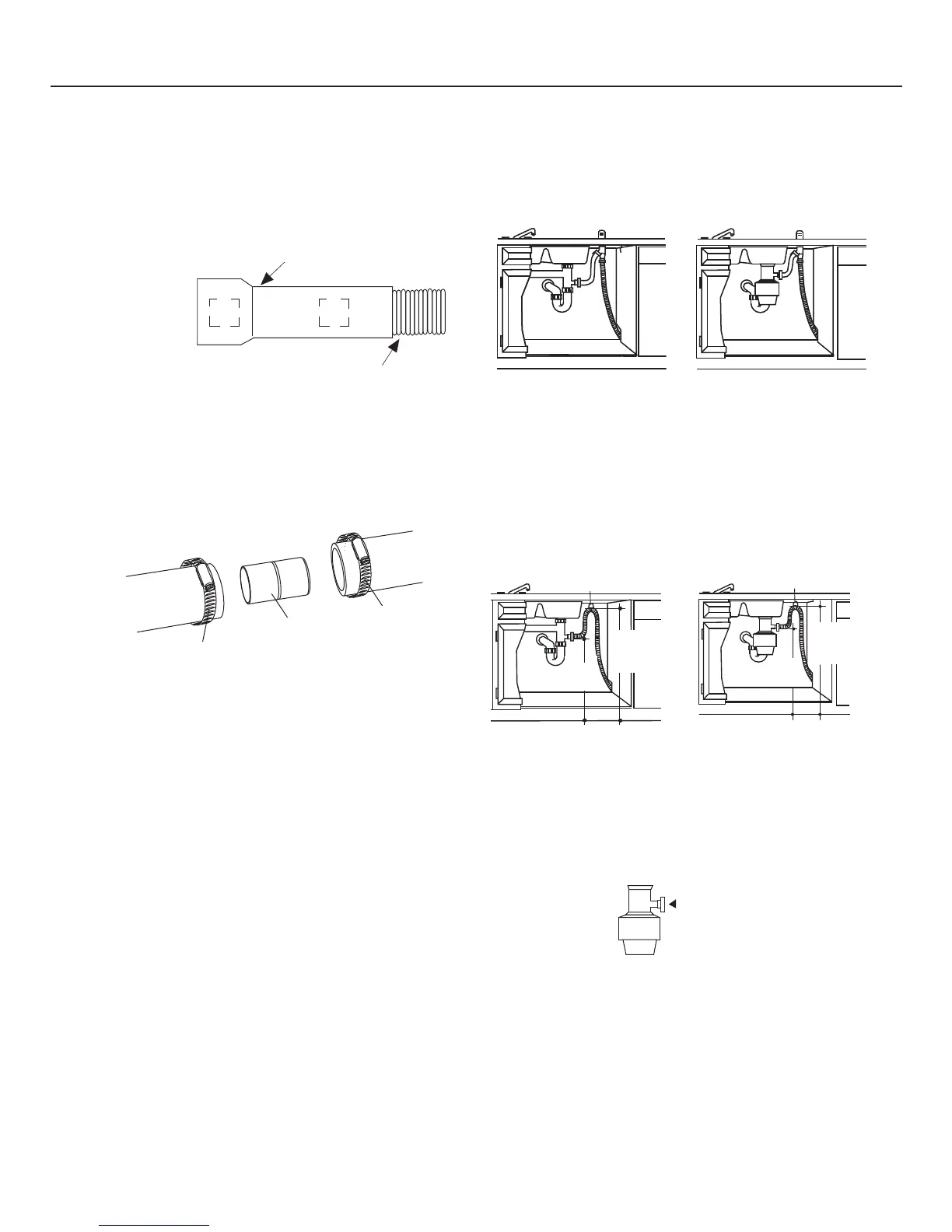

ÉTAPE 16: RACCORDEMENT DU BOYAU
DE VIDANGE
L’extrémité moulée du boyau de vidange est conçue pour s’installer
sur l’orifice d’entrée d’un diamètre variant entre 15,8 mm (5/8 po) et
25,4 mm (1 po) de la coupure anti-refoulement, du raccord en T ou
du broyeur à déchets.
0HVXUH]OHGLDPqWUHGHO·RUL¿FHG·HQWUpH
• Coupez le raccord du
boyau de vidange
à l’endroit indiqué,
au besoin, pour
qu’il soit bien
DGDSWpjO·RUL¿FH
d’entrée.
• Si vous avez besoin d’un boyau de vidange plus long mais
n’avez pas acheté le boyau de vidange WD24X10065,
ajoutez au boyau de vidange installé à l’usine une longueur
maximale de 167.64 cm (66 po) pour une longueur totale de
3.66 mètres (144 po). Pour ce faire, utilisez un boyau dont le
diamètre intérieur est de 15,8 mm (5/8 po) ou de 21,7 mm
(7/8 po) et un raccord pour relier l’extrémité des deux boyaux.
)L[H]OHUDFFRUGjO·DLGHGHFROOLHUV
Conseil: Pour éviter les frais de réparation inutiles pour
un problème de vidange.
Tirez sur le boyau de vidange par l’ouverture pratiquée dans
les armoires afin d’empêcher le lave-vaisselle d’écraser ou
de plier une longueur excessive de boyau.
18"
Min.
32"
Min.
32"
Min.
18"
Min.
Drain Hose Hanger
Ligne de coupe
25,4 mm (1 po)
15,8 mm (5/8 po)
IMPORTANT: Ne coupez pas la partie ondulée du boyau
72[
2^d_[Ta
7^bT2[P\_
Collier
Collier
Raccord
Crochet du boyau
de vidange
46 cm
(18 po) min.
46 cm
(18 po) min.
82 cm
(32 po)
min.
82 cm
(32 po)
min.
Remove
Drain
Plug
Enlevez le
bouchon
de vidange
Installation avec raccord en T
Installation avec broyeur
à déchets
REMARQUES :
• LE BOYAU DE VIDANGE NE DOIT PAS ÊTRE RACCORDÉ À UNE
HAUTEUR DÉPASSANT 1,8 m (72 po) AU-DESSUS DU BAS DU
LAVE-VAISSELLE.
• POUR UNE VIDANGE ADÉQUATE DE L’APPAREIL, LA LONGUEUR
TOTALE DU BOYAU DE VIDANGE NE DOIT PAS DÉPASSER 3.66
MÈTRES (12 PIEDS).
