20 49-3000386 Rev 0

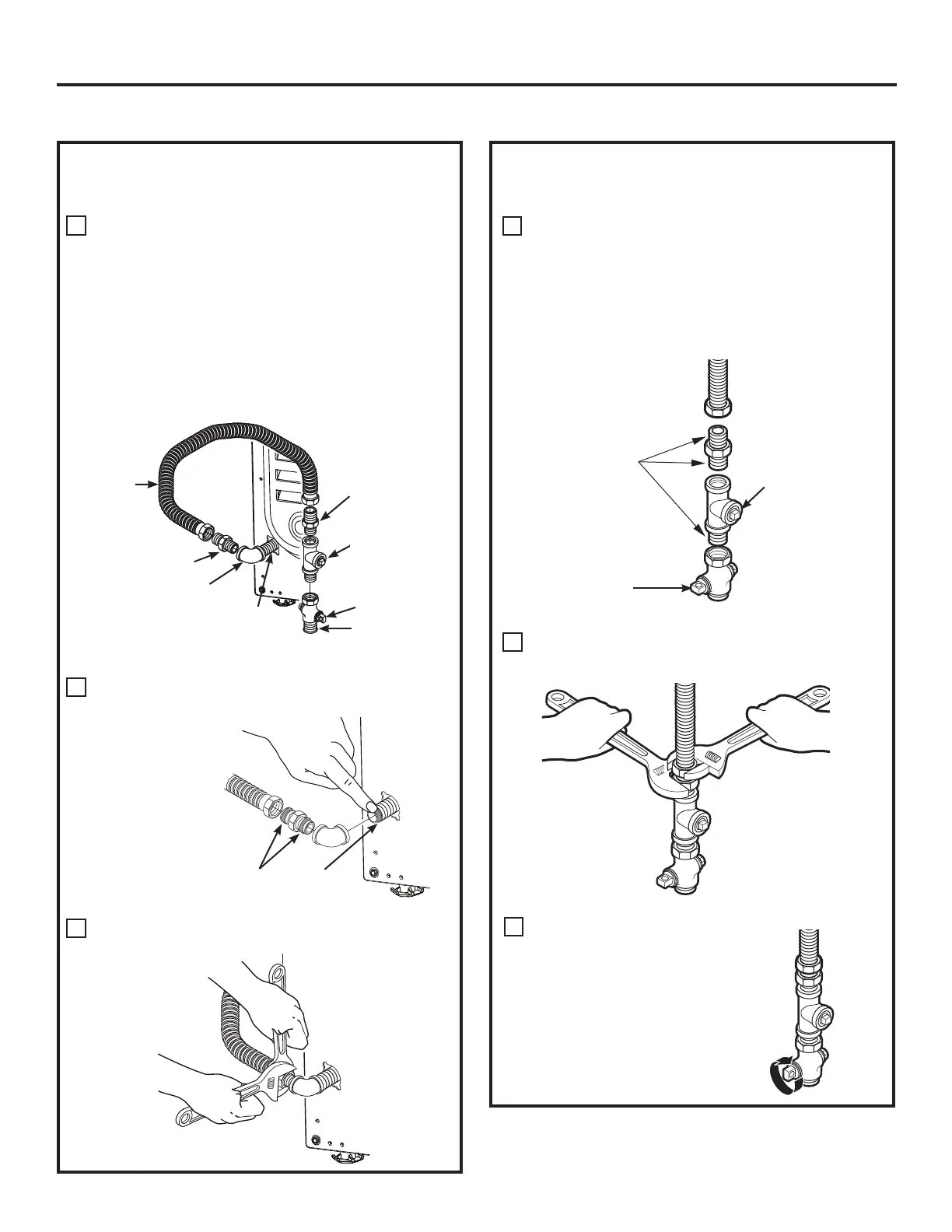

RACCORDEMENT D’UNE SÉCHEUSE À GAZ (suite)
Installez un obturateur 3,2 mm (1/8 po) NPT sur la
vanne d’arrêt de la ligne de gaz de la sécheuse pour
vérifier la pression d’entrée du gaz.
Installez un raccord adaptateur à l’obturateur.
REMARQUE : Appliquez un mastic d’étanchéité ou
du ruban PTFE sur les filetages de l’adaptateur et de
l’obturateur.
Fixez le tuyau de raccordement métallique souple à
l’adaptateur.
B
Serrez le raccord du tuyau de raccordement souple
à l’aide de deux clés à molette.
C
D
Serrez tous les raccords à l’aide des deux clés à
molette. Ne serrez pas trop fort.
E
RACCORDEMENT DE LA SÉCHEUSE
À L’ALIMENTATION EN GAZ (suite)
Ouvrez la vanne d’arrêt de gaz.
F
Appliquez un mastic
d’étanchéité ou du
ruban PTFE sur tous
les filetages mâles.
Vanne
d’arrêt
Obturateur
RACCORDEMENT DE LA SÉCHEUSE
À L’ALIMENTATION EN GAZ
Installez un coude femelle 9,6 mm (3/8 po) NPT à
l’extrémité du raccord d’entrée de gaz de la sécheuse.
Installez un raccord adaptateur 9,6 mm (3/8 po) sur
le coude femelle.
IMPORTANT : Utilisez une clé à tuyau pour tenir
fermement l’extrémité du raccord d’entrée de gaz de
la sécheuse pour éviter de l’endommager.
NOTE : Appliquez un mastic d’étanchéité ou du
ruban PTFE sur les filetages de l’adaptateur et du
raccord d’entrée de gaz de la sécheuse.
A
Coude
Adaptateur
Matériel non fourni
Adaptateur
Vanne d’arrêt
Tuyau d’au
moins 12,7 mm
(1/2 po)
9,6 mm
(3/8 po)
NPT
Tuyau de
raccordement
souple
métallique
neuf
Obturateur de
3,2 mm (1/8
po) NPT pour
vérification de
la pression à
l’entrée de gaz
Instructions d’installation
Appliquez du mastic sur l’adaptateur et
l’entrée de gaz de la sécheuse.
