ÉVACUATION DE LA SÉCHEUSE (suite)
Instructions d’installation
ÉVACUATION PAR LE DESSOUS
(suite)

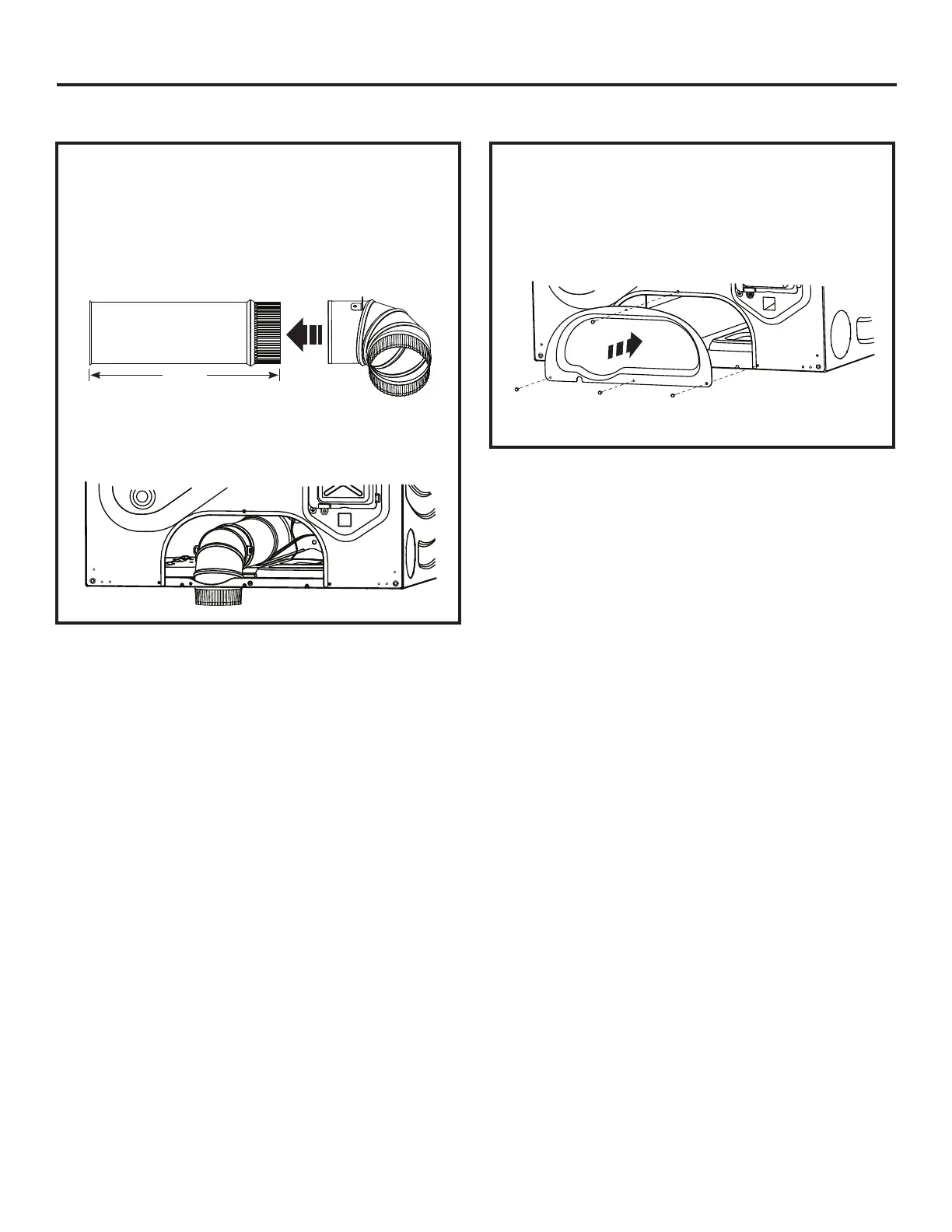

• Dans trousse, repérez le conduit d’évacuation
12-1/2 po et le conduit en coude et assemblez-les.
Appliquez du ruban à conduits autour du joint afin
d’empêcher les fuites entre les conduits.
12-1/2"
• Installez le nouveau panneau d’accès de kit.
• Fixez le panneau d’accès à l’aide de 4 conservées
lus tôt.
ÉVACUATION LATÉRALE OU PAR LE DESSOUS.
• Insérez et connectez l’assemblage conduit
d’évacuation/coude sur le boîtier de la soufflante et
orientez le coude à travers la débouchure inférieure.
ÉVACUATION PAR LE DESSOUS
(suite)
