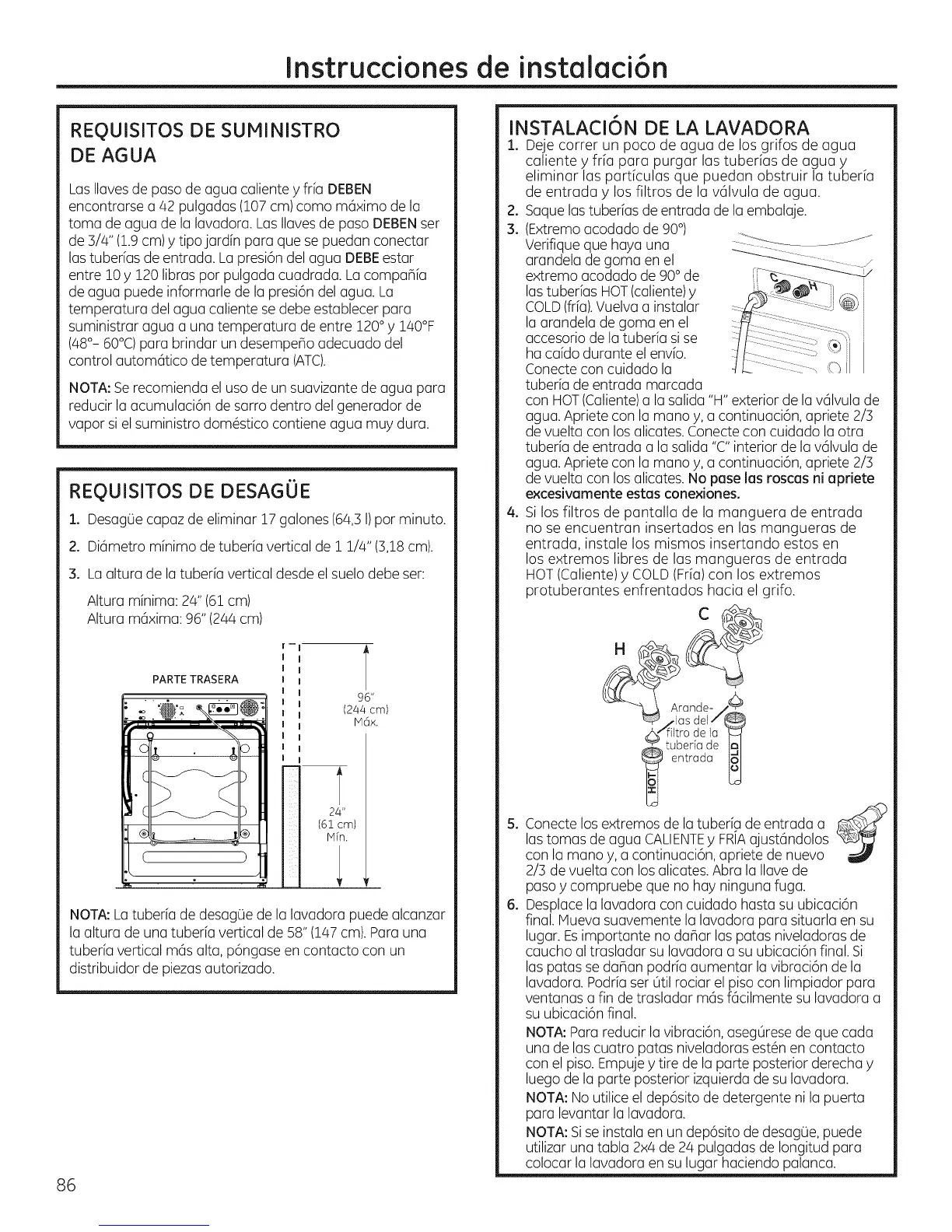

Instruccionesde instoloci6n
REQUISITOS DE SUMINISTRO
DE AGUA
LasIlavesde paso de agua caliente y fria DEBEN
encontrarse a 42 pulgadas (107cm) como m6ximo de la
toma de agua de la lavadora. LasIlaves de paso DEBENser
de 3/4" (1.9cm)y tipojardin para que se puedan conectar
lastuberias de entrada. Lapresi6n del agua DEBEestar
entre 10y 120 libras por pulgada cuadrada. La compahia
de agua puede informarle de la presi6n del agua. La
temperatura del agua caliente se debe establecer para
suministrar agua a una temperatura de entre 120°y 140°F
(48°- 60°C)para brindar un desempeBo adecuado del
control autom@ico de temperatura (ATC).
NOTA:Serecomienda el usode un suavizante de agua para
reducir la acumulaci6n de sarro dentro del generador de
vapor si el suministro dom6stico contiene agua muy dura.
REQUISITOS DE DESAGUE
1. Desag0e capaz de eliminar 17galones (64,3I)por minuto.
2. Di6metro mfnimo de tuber[a vertical de 1 1/4" (3,18cm).
3. La altura de la tuber[a vertical desde el suelo debe set:
Altura minima: 24" (61cm)
Altura mdxima: 96" (244 cm)
PARTE TRASERA
;......... ._, _:
_ . i_
L
( )
:_ - .
[--
T
96"
(244 cm)
M6×.
t
24"
(61 cm)
Mfn.
NOTA:Latuber[a de desag(Jede la lavadora puede alcanzar
la altura de una tuberia vertical de 58" (147 cm).Parauna
tuberia vertical m6s alta, p6ngase en contacto con un
distribuidor de piezasautorizado.
86
INSTALACI6N DE LA LAVADORA
i. Deje correr un poco de agua de los grifos de agua
caliente y fria para purgar las tuberias de agua y
eliminar las particulas que puedan obstruir la tuberia
de entrada y los filtros de la v61vula de agua.
2. Saque las tuberias de entrada de la embalaje.
3. (Extremo acodado de 90°)
Verifique que haya una :_....................... J
arandela de goma en el -- /./
extremo acodado de 90° de _---_------_z/
lastuberfas HOT(caliente)y
COLD(frfa).Vuelvaa instalar
la arandela de goma en el
accesorio de la tuber[a si se
ha cddo durante el env[o.
Conecte con cuidado la ((_
tubeHa de entrada marcada
con HOT(Caliente)a la salida "H" exterior de la v61vulade
agua. Apriete con la mano y, a continuaci6n, apriete 2/3
de vuelta con los alicates. Conectecon cuidado la otra
tuberia de entrada a la salida "C"interior de la v61vulade
agua. Apriete con la mano y, a continuaci6n, apriete 2/3
de vuelta con los alicates. No pose los roscas ni apriete
e×cesivamente estos cone×Jones.
4. Si los filtros de pantalla de la manguera de entrada
no se encuentran insertados en las mangueras de
entrada, instale los mismos insertando estos en
los extremos libres de las mangueras de entrada
HOT(Caliente)y COLD(Fr[a)con los extremos
protuberantes enfrentados hacia el grifo.
a%t/
5. Conecte los extremos de la tuberig de entrada a
lastomas de agua CALIENTEy FRIAajust6ndolos
con la mano y, a continuaci6n, apriete de nuevo
2/3 de vuelta con losalicates.Abra la Ilave de
pasoy compruebe que no hay ninguna fuga.
6. Desplacela lavadora con cuidado hasta su ubicaci6n
final. IVluevasuavemente la lavadora para situarla en su
lugar.Esimportante no dahar las patas niveladoras de
caucho altrasladar su lavadora a su ubicaci6n final. Si
laspatas se da_an podr[a aumentar la vibraci6n de la
lavadora. Podr[a ser 0til rociar el piso con limpiador para
ventanas a fin de trasladar m6s f@cilmentesu lavadora a
su ubicaci6n final.
NOTA:Para reducir la vibraci6n, aseg6rese de que cada
una de lascuatro patas niveladoras est6n en contacto
con el piso.Empuje y tire de la parte posterior derecha y
luego de la parte posterior izquierda de su lavadora.
NOTA:No utilice el dep6sito de detergente ni la puerta
para levantar la lavadora.
NOTA:Sise instala en un dep6sito de desag(Je,puede
utilizar una tabla 2x4de 24 pulgadas de Iongitud para
colocar la lavadora en su lugar haciendo palanca.
