13
Raccord du boyau
Collier de verrouillage
Boyau Uni-couple
Raccord du robinet
Raccordement à l’orifice
de vidange
Raccord du tuyau
d’alimentation
d’eau FROIDE
Filtre d’eau
Instructions d’installation

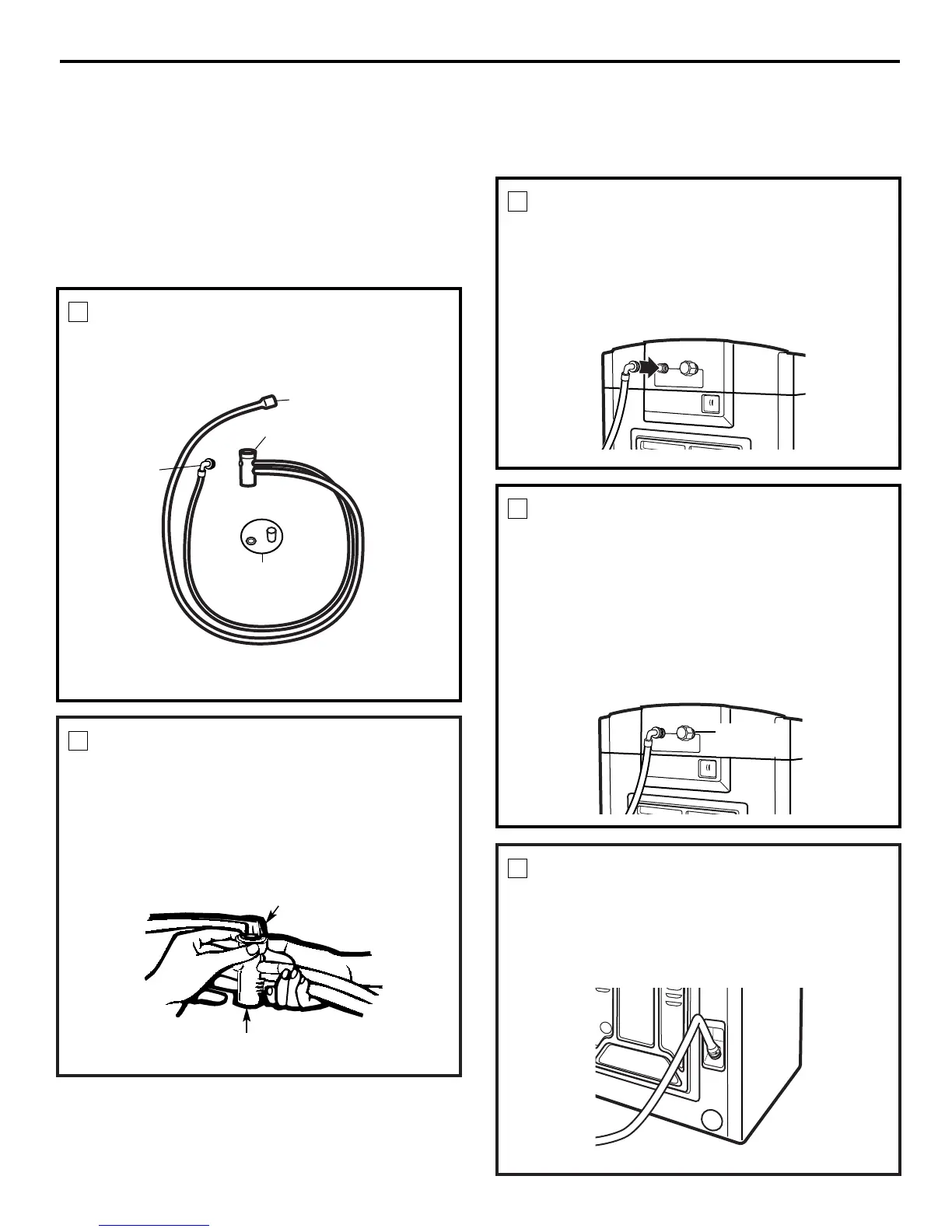

RACCORDEMENTS DU MODÈLE PORTATIF DES LAVEUSES
GSLP1100—RACCORDEMENTS À UN ROBINET
RETIREZ LE BOYAU UNI-COUPLE
®
DE L’INTÉRIEUR DU PANIER DE
LA LAVEUSE
1
RACCORDEMENT AU TUYAU
D’EAU
2
Utilisez le raccord de boyau fourni avec la laveuse pour
effectuer le raccordement à un robinet.
RACCORDEMENT DE LA
LAVEUSE :
Fixez le raccord du boyau à l’adaptateur du robinet
en tirant le collier de verrouillage vers le bas tout
en soulevant le raccord jusqu’à ce qu’il s’enclenche
en place. Assurez-vous que le filtre d’eau fourni est
en place.
RACCORDEMENT À L’ORIFICE
D’ADMISSION DE LA SOUPAPE
3
Fixez le raccord du tuyau d’alimentation d’eau
FROIDE à l’orifice d’admission d’eau FROIDE
(couleur bleue). Assurez-vous que la rondelle est bien
à l’intérieur du raccord avant le serrage.
SERREZ LE RACCORD
4
Serrez le raccord en vous assurant que le filetage est
correctement aligné pour assurer une bonne jonction.
Vérifiez qu’il n’y a pas de tortillement ou de
coincement du boyau.
NOTE : N’enlevez pas le capuchon en plastique
de l’orifice d’admission d’eau CHAUDE pour les
raccordements de boyaux Uni-couple sinon, une
fuite pourrait en résulter.
Capuchon en
plastique
RACCORDEMENT DU BOYAU
DE VIDANGE
5
Fixez le boyau de vidange à l’arrière de la laveuse.
Montez l’attache sur le boyau et serrez pour prévenir
toute fuite d’eau.
