GE GX1S01R User Manual

OPTIONS POUR L’INSTALLATION
MISE EN GARDE :
Installer ce produit uniquement sur une canalisation
d
’ eau froide.
Option 1: Raccordement sur canalisation du robinet
principal de l’évier
NOTE : Pour utilisation UNIQUEMENT avec l’élément
de filtration FXUTC. L’emploi d’un autre élément de
filtration pourrait réduire le débit du robinet principal.
1. Fermer l’arrivée d’eau froide.
2. Coupez une section de tuyau.

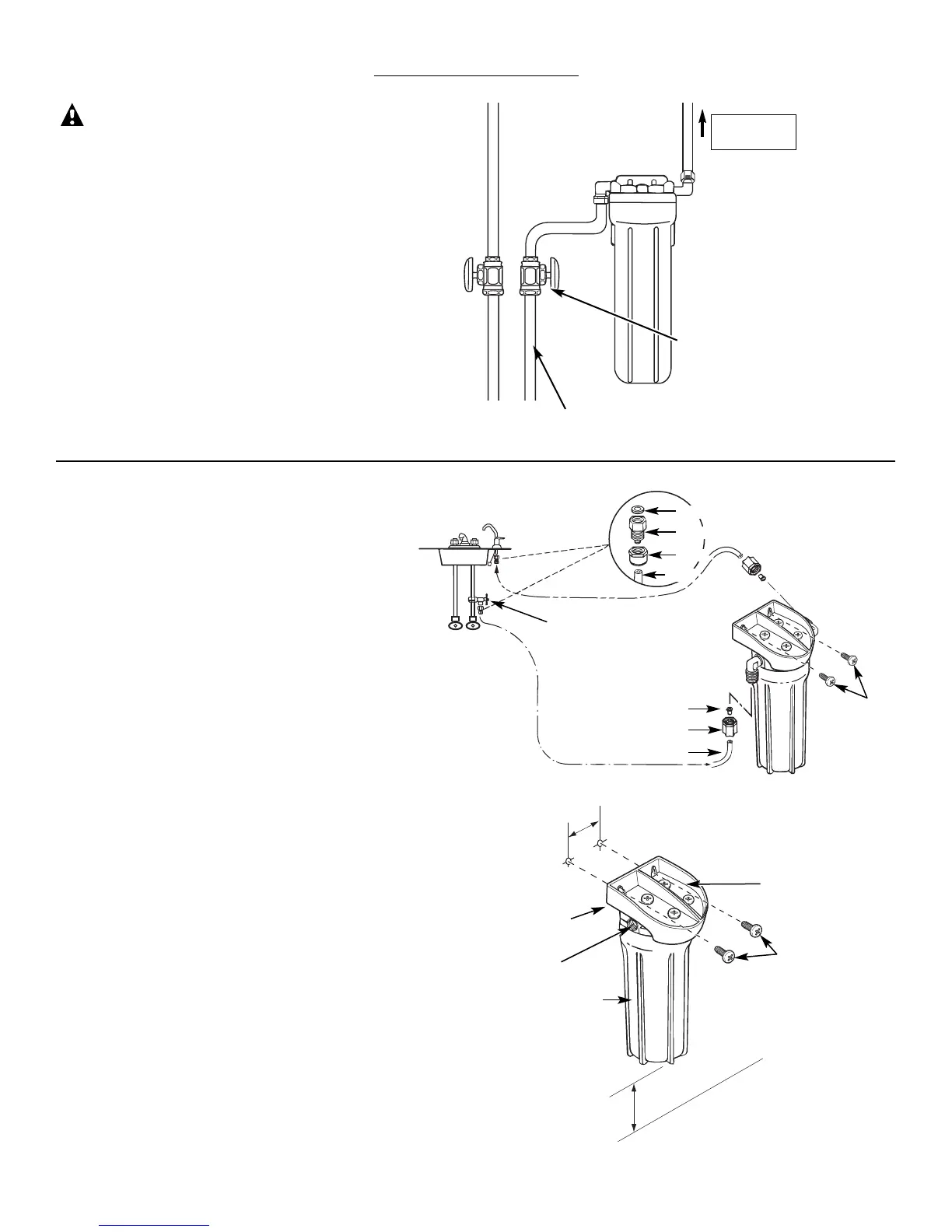

3. Exécuter les raccordements selon l’illustration.
4. Ouvrir complètement le robinet d'eau froide.
5. Ouvrir lentement l’arrivée d’eau froide et s’assurer
qu’il n’y a pas de fuite.
6. Laisser couler l’eau froide jusqu’à ce que l’air soit
éliminé de l’eau.
Option 2: Raccordement sur canalisation du robinet
secondaire d’eau filtrée
NOTE : Pour utilisation avec les éléments de filtration
FXUTC ou FXULC (rév. 2).
■ Se référer à la page 1 pour les pièces requises pour
l’installation.
■ Robinet – UCFCTBL ou UCFCTWW
■ Clé pour corps de filtre – UCWRNCH
1. Fermer l’arrivée d’eau froide.
2. Exécuter les raccordements selon l’illustration.
3. Ouvrir complètement le robinet d'eau froide.
4. Ouvrir lentement l’arrivée d’eau froide et s’assurer
qu’il n’y a pas de fuite.
5. Laisser couler l’eau froide jusqu’à ce que l’air soit
éliminé de l’eau.
NOTE : Pour le modèle GX1S01R,
la clé pour corps de filtre (UCWRNCH)
et le robinet (UNFCTBL) sont vendus séparément.
Fixation de la bride de montage sur un placard
On peut utiliser la bride de montage comme un gabarit
pour marquer l’emplacement des vis de montage. Lors
du choix de l’emplacement de fixation de la bride, veiller
à disposer d’un espace libre de 1
1
⁄2 po à 2 po au-dessous
de corps de filtre pour permettre l’extraction, et d’un
espace suffisant des deux côtés pour le raccordement
des canalisations.
NOTE : Percer à l’avance des trous de 1/4 po dans le mur
pour une installation facilitée.
Robinet
d’eau filtrée
Évier
Eau
chaude
Eau
froide
Robinet-vanne à étrier
pour l’arrivée d’eau
Joint
Raccord d’adaptation
Écrou
Arrivée
d’eau
Sortie
d’eau
Tub e
Virole insérée
2 vis de
montage
Écrou
Tub e
Vis de
montage
Bride du
montage
Corps
de filtre
2
3
/4 po
1
1
⁄2 po
à 2 po
Canalisation d’eau froide
Robinet d’arrêt
Entrée
d’eau
Sortie d’eau
2
Vers le robinet
principal
