GE GXULQ - Installation du Système; Emplacement Dinstallation

SPÉCIFICATIONSDECARTOUCHE
Caractéristiques complètes – Système de filtration GXULQ utilisant un filtre GXULQR
n Ce system a été testé selon NSF/ANSI 42 pour la réduction des substances répertoriées ci-dessous. La concentration des
substances indiquées dans l’arrivée d’eau du system a été réduite à une concentration inférieure ou égale à la limite
admissible pour l’eau sortant de the system, comme spécifié par NSF/ANSI 42.
n Les performances réelles peuvent varier en fonction des conditions locales de l’eau.
n Ne pas utilisez avec de l’eau microbiologiquement dangereuse ou avec une eau de qualité inconnue, sans une désinfection appropriée avant
ou après le système.
ÉTAPESDEL’INSTALLATION

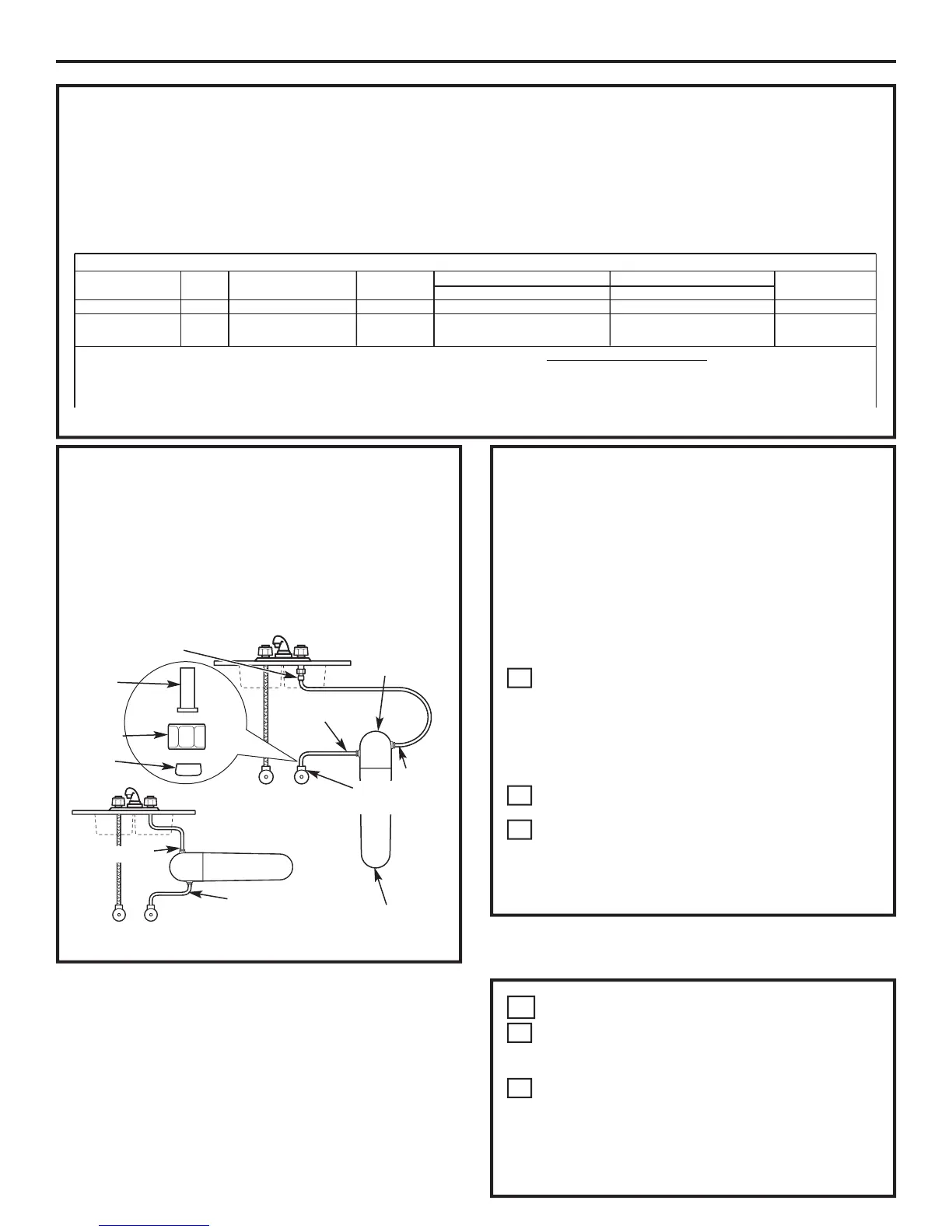

Illustrationdel’installation
NOTE: Assurez-vous de laisser un espace minimum
de 3,8–5 cm (1
1
/2”–2”) sous le système, pour le
démontage de la cartouche de filtration.
Si vous utilisez des tuyaux en cuivre avec des raccords
à compression de 3/8”, vous devez suivre l’étape 3,
option B (installation optionnelle).
7
Instructions d’Installation
CHAUD FROID
ENTRÉE
SORTIE
Installation optionnelle
CHAUD FROID
ENTRÉE
SORTIE
Cartouche
de
filtration
INSTALLATIONDUSYSTÈME
EMPLACEMENTD’INSTALLATION
Sélectionnez un emplacement pour le système qui soit :
• Protégé du gel.
• Non exposé à la lumière solaire directe.
Sélectionnez et marquez un emplacement sous le évier,
qui permette d’accéder à la cartouche de filtration pour
son remplacement. Voir la section 4.
Le système peut être installé verticalement ou
horizontalement.
NE MONTEZ PAS LE SYSTÈME À L’ENVERS, TÊTE EN BAS.
B
A
1
Adaptateur 3/8” x
1/2” à poussée
pour connexion
Tête/Support
du filtre
Norme N
O
42 : Effets esthétiques
USEPA Qualité Influent Effluent % Reduction Réduction
Paramètre MCL influent concentration moyen Moyenne Maximum Moyenne Minimum moyenne
Goût et odeur de chlore — 2,0 mg/L ± 10% 1,9 mg/L <0,05 mg/L 0,05 mg/L >97,4% 97,4% ≥50%
Particules dangereuses
de classe I particules
0,5 à <1um**
— ≥10000
particules
/mL 10333333 #/mL 20,500 #/mL 41,000 #/mL 99,8% 99,6% ≥85%
*Testé utilisant un débit de 2 gpm (7.6 l/min); une pression de 60 psig; Spécificationsdefonctionnement
un pH de 7.5 ± 0.5; et une temp. de 20° C ± 3° C (68° F ± 5° F) Capacité : certifiée jusqu’à 2000 gallons (7,571 l); jusqu’à six mois
**Mesures en particules/ml. Les particules utilisés étaient de 0,5–1 micron. Pression requise : 20–100 psi (1.4–6.9 bar)
Température : 1.1–38° C (34–100° F)
REMPLACEMENTDELACARTOUCHE
DEFILTRATION
Remplacement du boîtier du filtre/Coûts de remplacement estimés
GXULQR—Remplacement du boîtier de filtre $29–34
Pour les pièces détachées, appelez gratuitement le 800.626.2002 (U.S.A.),
le 800.663.6060 (Canada anglais) ou le 800.361.3869 (Canada français).
POUR DÉMONTER LE FILTRE :
• Tournez le filtre de 1/4 de tour vers la gauche. La surface
supérieure du filtre s’écarte du fond de la tête. Abaissez le
filtre pour le sortir.
POUR REMPLACER LE FILTRE :
Poussez le filtre dans la tête/support du filtre. Tournez le
filtre de 1/4 de tour vers la droite, jusqu’à ce qu’il
s’arrête. La surface supérieure du filtre sera alignée sur
le fond de la tête/support du filtre, après l’installation
complète.
NOTE:Après une installation correcte, l’étiquette doit
être face à vous.
Ouvrez le robinet d’eau froide pour nettoyer le filtre
pendant 5 minutes et éliminer l’air.
Changez les piles dans le minuteur.
NOTE: Vidangez l’eau présente dans le circuit pour minimiser les
fuites pendant le remplacement de la cartouche de filtration. Fermez
l’alimentation en eau froide et ouvrez le robinet pendant 5 secondes.
C
B
A
Vanne de
fermeture
Virole
Écrou
hexagonal
Insert de
tuyau
